Ver más grande

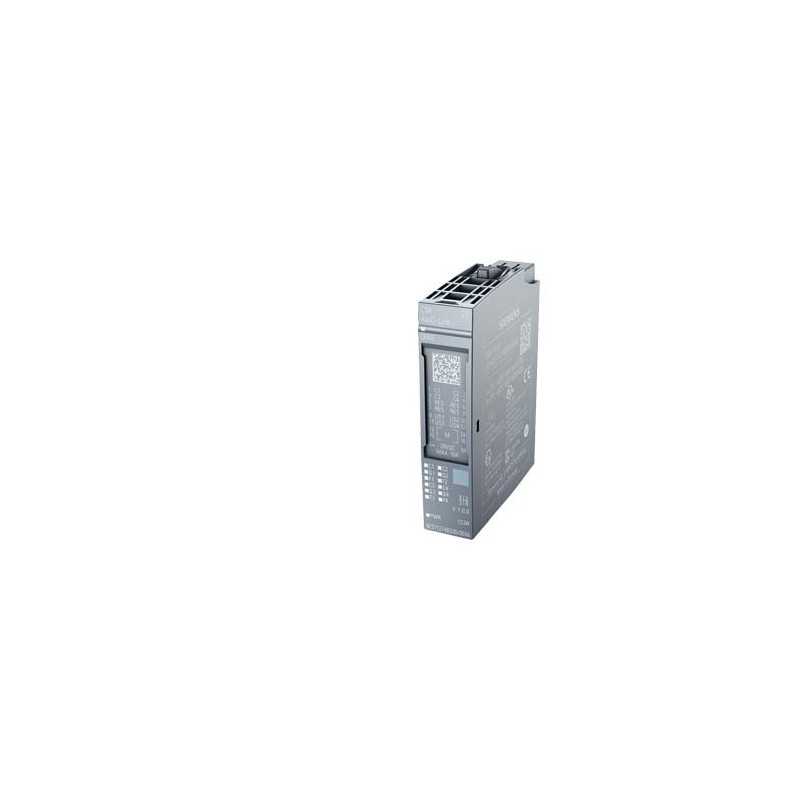

6AG1137-6BD00-2BA0 SIEMENS SIPLUS ET 200SP CM 4 × IO-LINK -40...+60 °C Temperatura de arranque: –25 °C con r..
6AG1137-6BD00-2BA0
SIEMENS
SIPLUS ET 200SP CM 4 × IO-Link basado en 6ES7137-6BD00-0BA0 con revestimiento conformado, –40…+60 °C, módulos de comunicación maestro IO-Link V1.1 Devolución y cancelación limitadas. Consultar condiciones.
AUTOMATIZACIÓN > SIPLUS Extreme (LOGO, S7-1200, S7-1500, etc)
Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS
Más vendidos
▲Más Información
▲ETIM: EC001604 - Módulo de comunicación de periférico descentralizado de bus de campo
| Valor | Unidad | |
|---|---|---|
| Estándar inalámbrico WLAN 802.11 (EF007179) | - | |
| Soporta el protocolo DeviceNet (EF003059) | - | |
| Soporta el protocolo Foundation Fieldbus (EF007522) | - | |
| Altura (EF000040) | - | mm |
| Profundidad (EF000049) | - | mm |
| Tensión de alimentación 50 Hz CA (EF007532) | ['-', '-'] | V |
| Tensión de alimentación 60 Hz CA (EF007533) | ['-', '-'] | V |
| Tensión de alimentación CC (EF007534) | ['19.2', '28.8'] | V |
| Tipo de tensión de alimentación (EF002991) | CC | |
| Soporta el protocolo TCP/IP (EF003050) | NO DATA | |
| Soporta el protocolo PROFIBUS (EF003052) | true | |
| Soporta el protocolo CAN (EF003053) | false | |
| Soporta el protocolo INTERBUS (EF003054) | false | |
| Soporta el protocolo ASI (EF003051) | false | |
| Soporta el protocolo EIB (EF003055) | false | |
| Soporta el protocolo Modbus (EF003057) | false | |
| Soporta el protocolo de autopista de datos (EF003058) | false | |
| Soporta el protocolo SUCONET (EF003060) | false | |
| Soporta el protocolo LON (EF003017) | false | |
| Soporta el protocolo SERCOS (EF006657) | false | |
| Soporta el protocolo PROFINET IO (EF007525) | true | |
| Soporta el protocolo PROFINET CBA (EF007524) | false | |
| Soporta el protocolo Ethernet/IP (EF007521) | false | |
| Soporta el protocolo AS-Interface Safety at Work (EF007519) | false | |
| Soporta el protocolo DeviceNet Safety (EF007520) | false | |
| Soporta el protocolo de seguridad INTERBUS (EF006662) | false | |
| Soporta el protocolo PROFIsafe (EF007526) | false | |
| Soporta el protocolo SafetyBUS p (EF007527) | false | |
| Soporta el protocolo para otros sistemas bus (EF003062) | false | |
| Estándar inalámbrico Bluetooth (EF007178) | false | |
| Estándar de radio GPRS (EF008523) | false | |
| Estándar de radio GSM (EF008524) | false | |
| Estándar de radio UMTS (EF008525) | false | |
| Maestro de enlace E/S (EF007298) | true | |
| Componente del sistema (EF004118) | true | |
| Clase de protección (IP) (EF005474) | IP20 | |
| Con aislamiento galvánico (EF003272) | true | |
| Conexión de bus de campo posible a través de un acoplador de bus separado (EF004002) | false | |
| Montaje en carril posible (EF003972) | true | |
| Montaje en pared/directo posible (EF007020) | false | |
| Instalación frontal posible (EF007016) | true | |
| Montaje en rack posible (EF007018) | true | |
| Adecuado para funciones de seguridad (EF001597) | false | |
| Categoría según EN 954-1 (EF006782) | - | |
| SIL según IEC 61508 (EF009889) | - | |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | - | |
| Equipos asociados (Ex ia) (EF004141) | false | |
| Equipos asociados (Ex ib) (EF004142) | false | |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno | |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno | |
| Anchura (EF000008) | 15.0 | mm |
| SIPLUS ET 200SP CM 4 × IO-LINK -40...+60 °C Temperatura de arranque: –25 °C con revestimiento conformado basado en 6ES7137-6BD00-0BA0 . CM 4 × IO-Link ST Módulos de comunicación Maestro IO-Link V1.1 | ||
| Información general | ||
| Designación del tipo de producto | CM 4xIO-Link ST | |
| BaseUnits utilizables | BU tipo A0 | |
| Código de color para etiqueta de identificación por color de módulo | CC04 | |
| Función del producto | ||
| ● Datos de I&M | Sí | |
| ● Modo isócrono | Sí; sólo en PROFINET | |
| Tensión de alimentación | ||
| Valor nominal (DC) | 24 V | |
| Rango admisible, límite inferior (DC) | 19,2 V; 20,5 V si se usa IO-Link, ya que la tensión de alimentación de los dispositivos IO-Link desde el maestro debe ser como mínimo 20 V. | |
| Rango admisible, límite superior (DC) | 28,8 V | |
| Protección contra inversión de polaridad | Sí | |
| Intensidad de entrada | ||
| Consumo, máx. | 45 mA; sin carga | |
| Alimentación de sensores | ||
| Número de salidas | 4 | |
| Intensidad de salida | ||
| ● Valor nominal | 200 mA | |
| Pérdidas | ||
| Pérdidas, típ. | 1 W | |
| Salidas digitales | ||
| Longitud del cable | ||
| ● no apantallado, máx. | 20 m; Válido también para cables apantallados | |
| IO-Link | ||
| Número de puertos | 4 | |
| ● de ellos, controlables simultáneamente | 4 | |
| IO-Link, Protocolo 1.0 | Sí | |
| IO-Link, Protocolo 1.1 | Sí | |
| Velocidad de transferencia | 4,8 kbaudios (COM1); 38,4 kbaudios (COM2), 230,4 kbaudios (COM3) | |
| Tiempo de ciclo, mín. | 2 ms; dinámico, depende de la longitud de los datos útiles | |
| Tamaño de los datos de proceso, entrada por puerto | 32 byte; máx. | |
| Tamaño de los datos de proceso, entrada por módulo | 32 byte; máx. | |
| Tamaño de los datos de proceso, salida por puerto | 32 byte; máx. | |
| Tamaño de los datos de proceso, salida por módulo | 32 byte; máx. | |
| Tamaño de memoria para parámetros de dispositivo | 2 kbyte; Para cada puerto | |
| Longitud de cable no apantallado, máx. | 20 m; máx. | |
| Modos de operación | ||
| ● IO-Link | Sí | |
| ● DI | Sí | |
| ● DQ | Sí; máx. 100 mA | |
| Time Based IO | ||
| — TIO IO-Link IN | Sí | |
| — TIO IO-Link OUT | Sí | |
| — TIO IO-Link IN/OUT | Sí | |
| — TIO Jitter | 36 µs; típ. ± | |
| Conexión de los dispositivos IO-Link | ||
| ● Tipo de puerto A | Sí | |
| ● Tipo de puerto B | Sí; 24 V DC vía borne externo | |
| Modo isócrono | ||
| Equidistancia | Sí | |
| Tiempo de ciclo (TDP), mín. | 250 µs | |
| Alarmas/diagnósticos/información de estado | ||
| Señalizador de estado | Sí | |
| Función de diagnóstico | Sí | |
| Alarmas | ||
| ● Alarma de diagnóstico | Sí; El diagnóstico de puertos solo está disponible en el modo IO-Link. | |
| Diagnósticos | ||
| ● Vigilancia de la tensión de alimentación | Sí | |
| LED señalizador de diagnóstico | ||
| ● Vigilancia de la tensión de alimentación (LED PWR) | Sí; LED PWR verde | |
| ● Indicador de estado de canal | Sí; por canal un LED verde para estado de canal Qn (modo SIO) y estado de puerto Cn (modo IO-Link) | |
| ● para diagnóstico de canales | Sí; LED Fn rojo | |
| ● para diagnóstico de módulo | Sí; LED DIAG verde/rojo | |
| Aislamiento galvánico | ||
| Aislamiento galvánico de canales | ||
| ● entre los canales | No | |
| ● entre los canales y bus de fondo | Sí | |
| Diferencia de potencial admisible | ||
| entre diferentes circuitos | 75 V DC/60 V AC (aislamiento base) | |
| Aislamiento | ||
| Aislamiento ensayado con | 707 V DC (Type Test) | |
| Condiciones ambientales | ||
| Temperatura ambiente en servicio | ||
| ● Posición de montaje horizontal, mín. | -40 °C; = Tmín (incl. condensación/heladas); Startup @ -25 °C | |
| ● Posición de montaje horizontal, máx. | 60 °C; = Tmáx | |
| Altitud en servicio referida al nivel del mar | ||
| ● Altitud de instalación sobre el nivel del mar, máx. | 5 000 m | |
| ● Temperatura ambiente-presión atmosférica-altitud de instalación | Tmín ... Tmáx con 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmín ... (Tmáx - 10K) con 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmín ... (Tmáx - 20 K) con 658 hPa ... 540 hPa (+3 500 m ... +5 000 m) | |
| Humedad relativa del aire | ||
| ● Con condensación, ensayado según IEC 60068-2-38, máx. | 100 %; HR incl. condensación/helada (no poner en marcha si hay condensación); montaje horizontal | |
| Resistencia | ||
| Líquidos refrigerantes y lubrificantes | ||
| — Resistente a líquidos refrigerantes y lubrificantes de uso comercial | Sí; Incl. gasoil y gotas de aceite en el aire | |
| Aplicación en instalaciones industriales fijas | ||
| — contra sustancias biológicamente activas conforme con EN 60721-3-3 | Sí; Clase 3B2, esporas de moho, hongos y esporangios (exceptuando fauna); clase 3B3 por encargo | |
| — contra sustancias biológicamente activas conforme con EN 60721-3-3 | Sí; Clase 3C4, (HR < 75 %) incl. niebla salina según EN 60068-2-52 (nivel de severidad 3); * | |
| — contra sustancias biológicamente activas conforme con EN 60721-3-3 | Sí; Clase 3S4, incl. polvo y arena; * | |
| — frente a condiciones ambientales mecánicas según EN 60721-3-3 | Sí; Clase 3M8 utilizando el SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0) | |
| Aplicación en barcos/en el mar | ||
| — contra sustancias biológicamente activas conforme con EN 60721-3-6 | Sí; Clase 6B2, esporas de moho, hongos y esporangios (exceptuando fauna); clase 6B3 sobre demanda | |
| — contra sustancias biológicamente activas conforme con EN 60721-3-6 | Sí; Clase 6C3, (HR < 75 %) incl. niebla salina según EN 60068-2-52 (nivel de severidad 3); * | |
| — contra sustancias biológicamente activas conforme con EN 60721-3-6 | Sí; Clase 6S3, incl. polvo y arena; * | |
| — frente a condiciones ambientales mecánicas según EN 60721-3-6 | Sí; Clase 6M4 utilizando el SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0) | |
| Uso en la industria de procesos | ||
| — frente a sustancias químicamente activas según EN 60654-4 | Sí; Clase 3 (excluyendo tricloroetileno) | |
| — condiciones ambientales para sistemas de proceso, medición y control según ANSI/ISA-71.04 | Sí; Nivel GX grupo A/B (excluyendo tricloroetileno; concentraciones de gases nocivos admisibles hasta los límites de EN 60721-3-3 clase 3C4); nivel LC3 (niebla salina) y nivel LB3 (aceite) | |
| Nota | ||
| — Nota sobre la clasificación de condiciones ambientales según EN 60721, EN 60654-4 y ANSI/ISA-71.04 | * Las tapas de conectores suministradas deben permanecer colocadas sobre las interfaces no utilizadas durante el funcionamiento. | |
| Revestimiento conformado | ||
| ● Revestimiento para circuitos impresos con revestimiento según EN 61086 | Sí; Clase 2 para alta fiabilidad | |
| ● Protección contra el ensuciamiento según EN 60664-3 | Sí; Protección del tipo 1 | |
| ● Military Testing según MIL-I-46058C, Amendment 7 | Sí; Decoloración del recubrimiento posible durante su vida útil | |
| ● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies según IPC-CC-830A | Sí; Revestimiento conformado, clase A | |
| Dimensiones | ||
| Ancho | 15 mm | |
| Pesos | ||
| Peso, aprox. | 30 g | |
| Última modificación: | 29/08/2020 | |
| Producto | ||||||||||||||||||||||||||||||||||
| Número de artículo (número de mercado) | 6AG1137-6BD00-2BA0 | |||||||||||||||||||||||||||||||||
| Descripción de producto | SIPLUS ET 200SP CM 4 × IO-LINK -40...+60 °C Temperatura de arranque: –25 °C con revestimiento conformado basado en 6ES7137-6BD00-0BA0 . CM 4 × IO-Link ST Módulos de comunicación Maestro IO-Link V1.1 | |||||||||||||||||||||||||||||||||
| Familia de producto | SIPLUS CM 4xIO-Link | |||||||||||||||||||||||||||||||||
| Ciclo de vida del producto (PLM) | PM300:Producto activo | |||||||||||||||||||||||||||||||||
| Datos de precio | ||||||||||||||||||||||||||||||||||
| Grupo de precios / Grupo de precios de Casa Matriz y local | 37X / 473 | |||||||||||||||||||||||||||||||||
| Factor del metal | Ninguno | |||||||||||||||||||||||||||||||||
| Información de entrega | ||||||||||||||||||||||||||||||||||
| Regulaciones de control de exportación | AL : N / ECCN : EAR99H | |||||||||||||||||||||||||||||||||
| Hora de entrega | 42 Día/Días | |||||||||||||||||||||||||||||||||
| Peso neto (kg) | 0,038 Kg | |||||||||||||||||||||||||||||||||
| Dimensiones del producto (W x L X H) | No disponible | |||||||||||||||||||||||||||||||||
| Dimensión de empaquetado | 7,70 x 6,50 x 2,30 | |||||||||||||||||||||||||||||||||
| Unidad de tamaño de paquete de medida | CM | |||||||||||||||||||||||||||||||||
| Unidad de medida | 1 pieza | |||||||||||||||||||||||||||||||||
| Cantidad por paquete | 1 | |||||||||||||||||||||||||||||||||
| Información adicional del producto | ||||||||||||||||||||||||||||||||||
| EAN | 4047618072339 | |||||||||||||||||||||||||||||||||
| UPC | 804766353277 | |||||||||||||||||||||||||||||||||
| Commodity code | 85176200 | |||||||||||||||||||||||||||||||||
| LKZ_FDB/ CatalogID | A&DSE/SIP ADD | |||||||||||||||||||||||||||||||||
| Grupo de productos | 4257 | |||||||||||||||||||||||||||||||||
| Group Code | R740 | |||||||||||||||||||||||||||||||||
| País de origen | Alemania | |||||||||||||||||||||||||||||||||
| Compliance with the substance restrictions according to RoHS directive | Conforme con RoHS desde: 01/06/16 | |||||||||||||||||||||||||||||||||
| Clase de producto | B: retorno restringido, póngase en contacto con su contacto partner de Siemens | |||||||||||||||||||||||||||||||||
| Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su uso | Sí | |||||||||||||||||||||||||||||||||
| REACH Art. 33 Duty to inform according to the current list of candidates |
| |||||||||||||||||||||||||||||||||
| Clasificaciones | ||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGUE SIEMENS EN.pdf | 120 Mbytes |
|
| PDF CATALOGUE SIEMENS EN.pdf | 104 Mbytes |
|
| 6AG1137-6BD00-2BA0 ES_6AG1137-6BD00-2BA0.pdf | 113 Kbytes |
|
