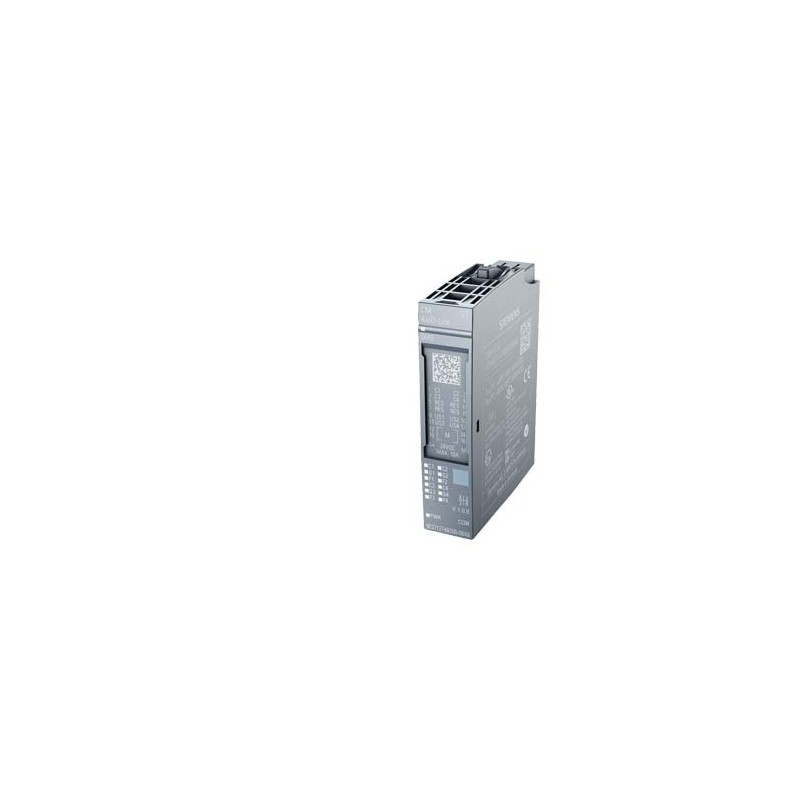

6AG1137-6BD00-2BA0 SIEMENS SIPLUS ET 200SP CM 4XIO-LINK -40...+60°C température de démarrage : -25°C avec Co.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

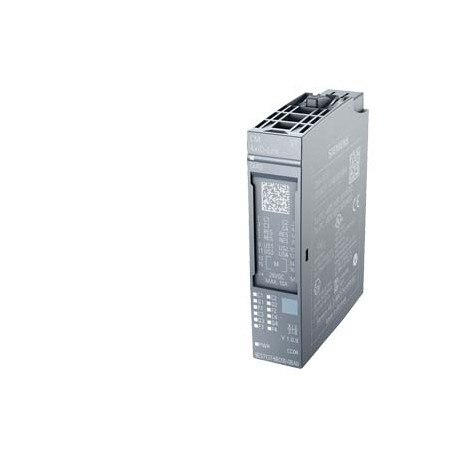

6AG1137-6BD00-2BA0 SIEMENS SIPLUS ET 200SP CM 4XIO-LINK -40...+60°C température de démarrage : -25°C avec Co..

6AG1137-6BD00-2BA0

SIEMENS

SIPLUS ET 200SP CM 4XIO-LINK -40...+60°C température de démarrage : -25°C avec Conformal Coating basé sur 6ES7137-6BD00-0BA0 . CM 4 X IO-LINK ST module de communication Maître IO-Link V1.1

SIPLUS ET 200SP -40...+70 ° C temp. démarrage: -25 ° C avec revêtement formé basé sur 6ES7137-6BD00-0BA0 . CM 4 X IO-LINK SAINT module de communication IO-LINK MASTER V1.1

Plus de détails


AUTOMATISATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500, etc.)

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $674.80
Prix unitaire: $674.80
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


ETIM: EC001604 - Bus de terrain, périphérie déc. - module de communication

Valeur Unité
standard radio WLAN 802.11 (EF007179) -
supporte le protocole DeviceNet (EF003059) -
protocole pris en charge pour Foundation Fieldbus (EF007522) -
hauteur (EF000040) -mm
profondeur (EF000049) -mm
tension d'alimentation CA 50 Hz (EF007532) ['-', '-']V
tension d'alimentation CA 60 Hz (EF007533) ['-', '-']V
tension d'alimentation CC (EF007534) ['19.2', '28.8']V
type de tension d’alimentation (EF002991) DC
protocole pris en charge pour TCP/IP (EF003050) NO DATA
protocole pris en charge pour PROFIBUS (EF003052) true
protocole pris en charge pour CAN (EF003053) false
protocole pris en charge pour INTERBUS (EF003054) false
protocole pris en charge pour ASI (EF003051) false
supporte le protocole KNX (EF003055) false
supporte protocole Modbus (EF003057) false
protocole pris en charge pour Data-Highway (EF003058) false
protocole pris en charge pour SUCONET (EF003060) false
protocole pris en charge pour LON (EF003017) false
protocole pris en charge pour SERCOS (EF006657) false
protocole pris en charge pour PROFINET IO (EF007525) true
protocole pris en charge pour PROFINET CBA (EF007524) false
protocole pris en charge pour EtherNet/IP (EF007521) false
protocole pris en charge pour AS-Interface Safety at Work (EF007519) false
protocole pris en charge pour DeviceNet Safety (EF007520) false
protocole pris en charge pour INTERBUS-Safety (EF006662) false
protocole pris en charge pour PROFIsafe (EF007526) false
protocole pris en charge pour SafetyBUS p (EF007527) false
protocole pris en charge pour autres systèmes de bus (EF003062) false
standard radio Bluetooth (EF007178) false
standard radio GPRS (EF008523) false
standard radio GSM (EF008524) false
standard radio UMTS (EF008525) false
maître IO-Link (EF007298) true
composants système (EF004118) true
indice de protection (IP) (EF005474) IP20
avec séparation de potentiel (EF003272) true
raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) false
montage possible sur barres profilées (EF003972) true
montage mural/direct possible (EF007020) false
encastrement frontal possible (EF007016) true
montage sur rack possible (EF007018) true
adapté aux fonctions de sécurité (EF001597) false
catégorie selon EN 954-1 (EF006782) -
SIL conformément à IEC 61508 (EF009889) -
niveau de performance selon EN ISO 13849-1 (EF007399) -
matériel associé (Ex ia) (EF004141) false
matériel associé (Ex ib) (EF004142) false
catégorie de protection contre les explosions pour le gaz (EF003997) sans
catégorie de protection contre les explosions pour la poussière (EF003998) sans
largeur (EF000008) 15.0mm


SIPLUS ET 200SP CM 4XIO-LINK -40...+60°C température de démarrage : -25°C avec Conformal Coating basé sur 6ES7137-6BD00-0BA0 . CM 4 X IO-LINK ST module de communication Maître IO-Link V1.1
Informations générales
Désignation du type de produitCM 4xIO-Link ST
BaseUnits utilisablesType BU A0
Codage couleur des étiquette de repérage couleur spécifique aux modulesCC04
Fonction du produit
● Données I&MOui
● Mode synchroneOui; uniquement pour PROFINET
Tension d'alimentation
Valeur nominale (CC)24 V
Plage admissible, limite inférieure (CC)19,2 V; 20,5 V avec IO-Link étant donné que la tension d'alimentation pour les périphériques sur le maître doit être d'au moins 20 V.
Plage admissible, limite supérieure (CC)28,8 V
Protection contre l'inversion de polaritéOui
Courant d'entrée
Consommation, maxi45 mA; sans charge
Alimentation des capteurs
Nombre de sorties4
Courant de sortie
● Valeur nominale200 mA
Puissance dissipée
Puissance dissipée, typ.1 W
Sorties TOR
Longueur de câble
● non blindé, max.20 m; valable également pour câbles blindés
IO-Link
Nombre de ports4
● dont à commande simultanée4
Protocole IO-Link 1.0Oui
Protocole IO-Link 1.1Oui
Vitesse de transmission4,8 kBaud (COM1); 38,4 kBaud (COM2), 230,4 kBaud (COM3)
Temps de cycle, mini2 ms; dynamique, dépend de la longueur des données utiles
Taille des données de process, entrée par port32 byte; max.
Taille des données de process, entrée par module32 byte; max.
Taille des données de process, sortie par port32 byte; max.
Taille des données de process, sortie par module32 byte; max.
Taille de la mémoire pour les paramètres des périphériques2 kbyte; pour chaque port
Longueur de câble non blindé, max.20 m; max.
Modes de fonctionnement
● IO-LinkOui
● DIOui
● STOROui; max. 100 mA
Time Based IO
— TIO IO-Link INOui
— TIO IO-Link OUTOui
— TIO IO-Link IN/OUTOui
— TIO Jitter36 µs; typique ±
Raccordement des périphériques IO-Link
● Type de port AOui
● Type de port BOui; 24 V CC via borne externe
Mode synchrone
EquidistanceOui
Temps de cycle du bus (TDP), min.250 µs
Alarmes/diagnostic/information d'état
Signalisation d'étatOui
Fonctions de diagnosticOui
Alarmes
● Alarme de diagnosticOui; Le diagnostique de port est uniquement disponible en mode IO-Link
Diagnostics
● Surveillance de la tension d'alimentationOui
Signalisation de diagnostic par LED
● Surveillance de la tension d'alimentation (LED PWR)Oui; LED verte PWR
● Affichage de l'état de la voieOui; par canal une LED verte pour l'état de canal Qn (SIO-mode) et l'état PORT Cn (mode IO-Link)
● pour diagnostic de la voieOui; LED rouge Fn
● pour diagnostic du moduleOui; LED verte / rouge DIAG
Séparation galvanique
Séparation galvanique des canaux
● entre les voiesNon
● entre voies et bus interneOui
Différence de potentiel admissible
entre les différents circuits75 V CC / 60 V CA (isolation de base)
Isolation
Isolation vérifiée avec707 V CC (type Test)
Conditions ambiantes
Température ambiante en service
● Montage horizontal, mini-40 °C; = Tmin (avec condensation/gel) ; Startup @ -25 °C
● Montage horizontal, maxi60 °C; = Tmax
Altitude en service par rapport au niveau de la mer
● Altitude d'installation, max.5 000 m
● Température ambiante - Pression atmosphérique - Altitude d'installationTmin ... Tmax à 1 140 hPa ... 795 hPa (-1 000 m ... +2 000 m) // Tmin ... (Tmax - 10 K) à 795 hPa ... 658 hPa (+2 000 m ... +3 500 m) // Tmin ... (Tmax - 20 K) à 658 hPa ... 540 hPa (+3 500 m ... +5 000 m)
Humidité relative de l'air
● avec condensation, essai selon CEI 60068-2-38, max.100 %; RH condensation/gel inclus (aucune mise en service en cas de condensation), position de montage verticale
Tenue
Produits de refroidissement et lubrifiants
— Résistant aux produits de refroidissement et lubrifiants courants du commerceOui; y compris gazole et gouttelettes d'huile dans l'air
Utilisation dans des installations industrielles stationnaires
— aux substances biologiquement actives selon EN 60721-3-3Oui; Classe 3B2 spores fongiques (faune exceptée) ; classe 3B3 sur demande
— aux substances chimiquement actives selon EN 60721-3-3Oui; Classe 3C4 (HR < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) ; *
— aux substances mécaniquement actives selon EN 60721-3-3Oui; Classe 3S4 y compris sable, poussière ; *
— aux conditions d'environnement mécaniques selon EN 60721-3-3Oui; Classe 3M8 avec utilisation du SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Utilisation sur des bateaux/en mer
— aux substances biologiquement actives selon EN 60721-3-6Oui; Classe 6B2 spores fongiques (faune exceptée) ; classe 6B3 sur demande
— aux substances chimiquement actives selon EN 60721-3-6Oui; Classe 6C3 (HR < 75 %) y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) ; *
— aux substances mécaniquement actives selon EN 60721-3-6Oui; Classe 6S3 y compris sable, poussière ; *
— aux conditions d'environnement mécaniques selon EN 60721-3-6Oui; Classe 6M4 avec utilisation du SIPLUS Mounting Kit ET 200SP (6AG1193-6AA00-0AA0)
Utilisation dans les processus industriels
— aux substances chimiquement actives selon EN 60654-4Oui; Classe 3 (à l'exclusion des trichloréthylènes)
— conditions environnementales pour les systèmes de mesure et de contrôle des processus selon ANSI/ISA-71.04Oui; Niveau GX Groupe A/B (à l'exclusion des trichloréthylènes ; concentration de gaz agressifs admissible jusqu'aux limites d'EN 60721-3-3 classe 3C4) ; niveau LC3 (brouillard salin) et niveau LB3 (huiles)
Remarque
— Remarque pour la classification de conditions d'environnement selon EN 60721, EN 60654-4 et ANSI/ISA-71.04* Les capots de connecteur fournis doivent rester en place sur les interfaces non utilisées !
Conformal coating
● Revêtements pour circuits imprimés équipés selon EN 61086Oui; Classe 2 pour une fiabilité élevée
● Protection contre l'encrassement selon EN 60664-3Oui; Protection de type 1
● Military Testing selon MIL-I-46058C, Amendment 7Oui; Possibilité de changement de couleur du revêtement au cours de la durée de vie
● Qualification and Performance of Electrical Insulating Compound for Printed Board Assemblies selon IPC-CC-830AOui; Conformal Coating, classe A
Dimensions
Largeur15 mm
Poids
Poids approx.30 g
dernière modification :29-08-2020


Produit
Numéro d'article6AG1137-6BD00-2BA0
Description d'articleSIPLUS ET 200SP CM 4XIO-LINK -40...+60°C température de démarrage : -25°C avec Conformal Coating basé sur 6ES7137-6BD00-0BA0 . CM 4 X IO-LINK ST module de communication Maître IO-Link V1.1
Famille de produitSIPLUS CM 4x IO-Link
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix473
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : EAR99H
Délai Appro Fsseur (hors transport)42 Jour(s)
Poids Net par quantité0.038 kg
Dimensions Produit (largeur x Longueur x Hauteur)Indisponible.
Dimension emballage7.70 x 6.50 x 2.30
Unité de mesure de l'emballageCM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4047618072339
UPC804766353277
N° d'Export85176200
Rubrique catalogue (PDF)A&DSE/SIP ADD
Groupe de produit4257
Group CodeR740
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.06.2016
Classe de produitB: limited or only medium-term re-useability
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

4,4'-isopropylidenediphenol (Bisphenol A, BPA)

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Obligation d'information imposée par l'article 33 de la règlementation REACH: ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate est contenue dans des concentrations supérieures à 0,1% poids / poids (w / w):

Lead

Sur la base des informations actuellement disponibles, nous supposons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-24-26-08
eClass7.127-24-26-08
eClass827-24-26-08
eClass927-24-26-08
eClass9.127-24-26-08
ETIM5EC001604
ETIM6EC001604
ETIM7EC001604
IDEA43564
UNSPSC1532-15-17-05
