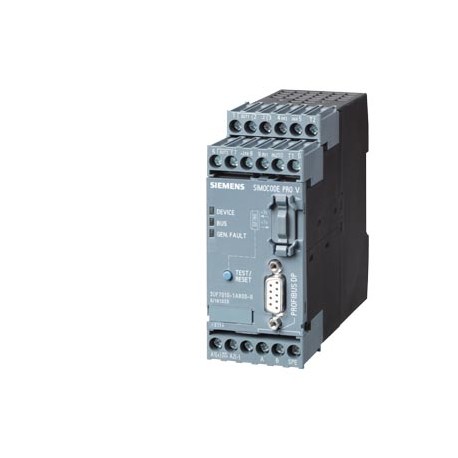

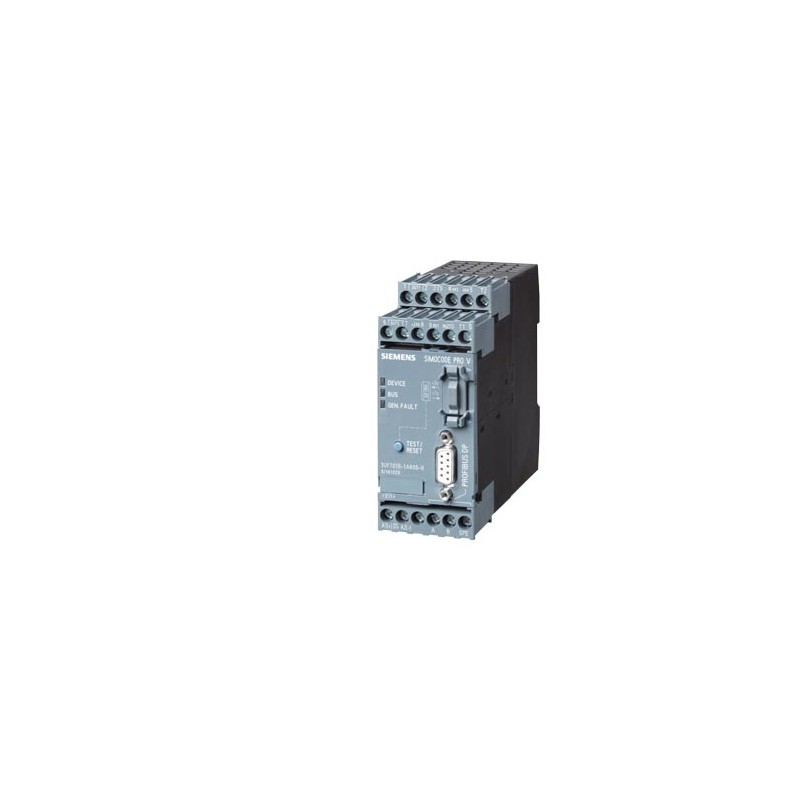

6AG1010-1AU00-4AA0 SIEMENS SIPLUS SIMOCODE pro V unidad base 2 basado en 3UF7010-1AU00-0 con revestimiento c.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

6AG1010-1AU00-4AA0 SIEMENS SIPLUS SIMOCODE pro V unidad base 2 basado en 3UF7010-1AU00-0 con revestimiento c..

6AG1010-1AU00-4AA0

SIEMENS

SIPLUS SIMOCODE pro V unidad base 2 basado en 3UF7010-1AU00-0 con revestimiento conformado, –25…+60 °C, interfaz PROFIBUS DP 12 Mbits/s, RS 485; 4E/3S libremente parametrizables; US: 110-240 V AC/DC; entrada para conexión de termistor; salidas de relé monoestables; ampliables con módulos de ampliación Devolución y cancelación limitadas. Consultar condiciones.

Más detalles


AUTOMATIZACIÓN > SIPLUS Extreme (LOGO, S7-1200, S7-1500, etc)

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $1,236.67
Precio unitario: $1,236.67
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Datos técnicos

SIPLUS SIMOCODE pro V unidad base 2 basado en 3UF7010-1AU00-0 con revestimiento conformado, –25…+60 °C, interfaz PROFIBUS DP 12 Mbits/s, RS 485; 4E/3S libremente parametrizables; US: 110-240 V AC/DC; entrada para conexión de termistor; salidas de relé monoestables; ampliables con módulos de ampliación
nombre comercial del productoSIPLUS
designación del productoSistema de gestión de motores
tipo de productoaparato básico 2
denominación del tipo de productoSIMOCODE pro V
Datos técnicos generales
función del producto
● comunicación por busSí
● función de adquisición de datosSí
● función de diagnósticoSí
● protección por contraseñaSí
● función de testSí
● función de mantenimientoSí
componente del producto
● entrada para conexión de termistorSí
● entrada digitalSí
● entrada para sensor analógico de temperaturaNo
● entrada para detección de falla a tierraNo
● salida de reléSí
ampliación del producto
● módulo de vigilancia de temperaturaSí
● módulo de medida de corrienteSí
● módulo de medida de corriente/tensiónSí
● módulo de E/S digitales de seguridadSí
● módulo de vigilancia de defectos a tierraSí
● unidad de mando con displaySí
● unidad de mandoSí
● módulo de E/S analógicasSí
tensión de aislamiento con grado de contaminación 3 con AC valor asignado300 V
resistencia a tensión de choque valor asignado4 000 V
grado de protección IPIP20
resistencia a choques
● según IEC 60068-2-2715g / 11 ms
● resistencia a vibraciones1-6 Hz / 15 mm, 6-500 Hz / 2 g
poder de corte, corriente de los contactos NA de las salidas de relé con AC-15
● con 24 V6 A
● con 120 V6 A
● con 230 V3 A
poder de corte, corriente de los contactos NA de las salidas de relé con DC-13
● con 24 V2 A
● con 60 V0,55 A
● con 125 V0,25 A
vida útil mecánica (ciclos de maniobra) típico10 000 000
vida útil eléctrica (ciclos de maniobra) típico100 000
tiempo de puenteo en caso de fallo de red0,2 s
designaciones de referencia según IEC 81346-2:2009F
corriente permanente de los contactos NA de las salidas de relé
● con 50 °C6 A
● con 60 °C5 A
tipo de característica de entradaType 1 in accordance with EN 61131-2
Directiva RoHS (fecha)05/01/2012
Compatibilidad electromagnética
emisión de perturbaciones CEM según IEC 60947-1clase A
inmunidad a perturbaciones CEM según IEC 60947-1representa grado de precisión 3
perturbaciones conducidas
● por burst según IEC 61000-4-42 kV (power ports) / 1 kV (signal ports)
● por surge conductor-tierra según IEC 61000-4-52 kV
● por surge conductor-conductor según IEC 61000-4-51 kV
● por campo radiante electromagnético según IEC 61000-4-610 V
acoplamiento de perturbaciones radiadas según IEC 61000-4-310 V/m
descarga electroestática según IEC 61000-4-26 kV descarga en contacto / 8 kV descarga al aire
perturbaciones conducidas de AF según CISPR11Corresponde al grado de severidad A
perturbaciones radiadas de AF según CISPR11Corresponde al grado de severidad A
Entradas/ Salidas
función del producto
● entradas parametrizablesSí
● salidas parametrizablesSí
número de entradas4
● para conexión de termistor1
número de entradas digitales con potencial de referencia común4
tipo de entradas digitales tipo 1 conforme a IEC 61131Sí
tensión de entrada en entrada digital con DC valor asignado24 V
número de salidas3
número de salidas semiconductores0
número de salidas como elemento de conmutación con contactos3
comportamiento de conmutaciónmonoestable
longitud del cable para señales digitales máx.300 m
longitud del cable para conexión de termistor
● para sección del conductor = 0,5 mm² máx.50 m
● para sección del conductor = 1,5 mm² máx.150 m
● para sección del conductor = 2,5 mm² máx.250 m
Protección/ Vigilancia
función del producto
● detección de desequilibrioSí
● evaluación corriente de bloqueoSí
● vigilancia de cos phiSí
● detección de defectos a tierraSí
● detección de pérdida de faseSí
● detección de secuencia de fasesSí
● medida de tensiónSí
● vigilancia de número de arranquesSí
● detección de sobretensiónSí
● detección de sobreintensidad 1 faseSí
● detección de mínima tensiónSí
● detección de mínima intensidad 1 faseSí
● vigilancia de potencia activaSí
función del producto
● medida de corrienteSí
● protección de sobrecargaSí
● evaluación de protección de motor por termistorSí
valor de respuesta resistencia de termistor3 400 ... 3 800 Ω
valor de retorno del termistor1 500 ... 1 650 Ω
Funciones de control de motor
función del producto
● relé de sobrecarga parametrizableSí
● mando interruptor automáticoSí
● arranque directoSí
● arranque inversorSí
● conexión estrella-triánguloSí
● circuito inversor estrella/triánguloSí
● circuito DahlanderSí
● circuito inversor DahlanderSí
● circuito conmutador de polosSí
● circuito inversor conmutador de polosSí
● mando de válvula correderaSí
● mando de válvulaSí
Comunicación/ Protocolol
● protocolo soportado protocolo PROFIBUS DPSí
● protocolo soportado protocolo PROFINET IONo
● protocolo soportado protocolo PROFIsafeSí
● protocolo soportado Modbus RTUNo
● protocolo soportado EtherNet/IPNo
● protocolo soportado servidor OPC UANo
● protocolo soportado LLDPNo
● protocolo soportado Address Resolution Protocol (ARP)No
● protocolo soportado SNMPNo
● protocolo soportado HTTPSNo
● protocolo soportado NTPNo
● protocolo soportado procedimiento de redundancia MRPNo
● función del producto soportado Device Level Ring (DLR)No
número de interfaces
● según PROFIBUS1
función del producto
● servidor webNo
● shared deviceNo
● en la interfaz Ethernet AutocrossoverNo
● en la interfaz Ethernet autonegociaciónNo
● en la interfaz Ethernet AutosensingNo
● soportado redundancia de sistema PROFINETNo
● soporta PROFIenergy MedidasNo
● soporta PROFIenergy ApagadoNo
tasa de transferencia máx.12 Mbit/s
función de Identificación y Mantenimiento
● I&M0 - Información específica del dispositivoSí
● I&M1 - ID de la instalación/ID de situaciónSí
● I&M2 - Fecha de instalaciónSí
● I&M3 - ComentarioSí
tipo de conexión eléctrica de la interfaz de comunicación9 pol. Conector hembra sub-D (12Mbit) / borne de tornillo (1,5Mbit)
Instalación/ fijación/ dimensiones
posición de montajesegún las necesidades del usuario
tipo de fijaciónfijación por tornillo y abroche
altura111 mm
anchura45 mm
profundidad124 mm
Conexiones/ Bornes
componente del producto borne desmontable para circuito auxiliar y de controlSí
tipo de secciones de conductor conectables
● monofilar1x (0,5 ... 4,0 mm²), 2x (0,5 ... 2,5 mm²)
● alma flexible con preparación de los extremos de cable1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²)
● con cables AWG monofilar1x (20 ... 12), 2x (20 ... 14)
● con cables AWG multifilar1x (20 ... 14), 2x (20 ... 16)
par de apriete con bornes de tornillo0,8 ... 1,2 N·m
par de apriete [lbf·in] con bornes de tornillo7 ... 10,3 lbf·in
tipo de secciones de conductor conectables para cable PROFIBUS2x 0,34 mm², AWG 22
Condiciones ambiente
altitud de instalación con altura sobre el nivel del mar
● 1 máx.2 000 m
● 2 máx.3 000 m
● 3 máx.4 000 m; máx. +40 °C (sin separación eléctrica segura)
temperatura ambiente
● durante el funcionamiento-25 ... +60 °C
● durante el almacenamiento-40 ... +80 °C
● durante el transporte-40 ... +80 °C
humedad relativa del aire
● con condensación máx.100 %; HR incl. condensación/helada (sin puesta en marcha si hay condensación)
condiciones ambientales referida a temperatura ambiente-presión atmosférica-altura de instalación-25 ... +60 °C con 1080 hPa ... 795 hPa (-1000 m ... +2000 m) // -25 ... +50 °C con 795 hPa ... 658 hPa (+2000 m ... +3500 m) // -25 ... +40 °C con 658 hPa ... 540 hPa (+3500 m ... +5000 m)
resistencia a sustancias mecánicas activas conformidad con EN 60721-3-3Sí; Las cubiertas de conectores suministradas deben permanecer en las interfaces no utilizadas durante el servicio.
resistencia contra sustancias químicamente activas conformidad con EN 60721-3-3Sí; Conformidad con EN 60721-3-3, clase 3B2, esporas de moho, hongos y esporangios (exceptuando fauna). Las tapas de conectores suministradas deben permanecer durante el servicio en las interfaces no utilizadas.
resistencia contra sustancias biológicamente activas conformidad con EN 60721-3-3Sí; Conformidad con EN 60721-3-3, clase 3C4, incl. niebla salina según EN 60068-2-52 (grado de severidad 3). Las tapas de conectores suministradas deben permanecer durante el servicio en las interfaces no utilizadas.
resistencia a atmósferas salinas conformidad con EN 60068-2-52Sí; Grado de severidad 3
capacidad de carga de los contactos auxiliares según ULB300 / R300
Protección contra cortocircuitos
tipo de protección contra cortocircuito por salidaCartuchos fusibles: gG 6 A, rápido 10 A (IEC 60947-5-1), interruptor automático curva C: 1,6 A (IEC 60947-5-1) o 6 A (I_K < 500 A)
Seguridad
protección de contacto directo contra descarga eléctricaa prueba de contacto involuntario con los dedos
Circuito de corriente principal
tensión de empleo
● con AC
— con 50 Hz valor asignado110 ... 240 V
— con 60 Hz valor asignado110 ... 240 V
● con DC valor asignado110 ... 240 V
Circuito de control/ Control por entrada
función del producto mando de arrancador suaveSí
tipo de corriente de la tensión de alimentación de mandoAC/DC
tensión de alimentación del circuito de mando con AC
● con 50 Hz valor asignado110 ... 240 V
● con 60 Hz valor asignado110 ... 240 V
frecuencia de la tensión de alimentación de mando
● 1 valor asignado50 Hz
● 2 valor asignado60 Hz
tensión de alimentación del circuito de mando con DC
● valor asignado110 ... 240 V
tensión de alimentación del circuito de mando 1 con DC valor asignado240 V
factor de rango de trabajo tensión de alimentación de mando valor asignado con DC
● valor inicial0,85
● valor final1,1
factor de rango de trabajo tensión de alimentación de mando valor asignado con AC con 50 Hz
● valor inicial0,85
● valor final1,1
factor de rango de trabajo tensión de alimentación de mando valor asignado con AC con 60 Hz
● valor inicial0,85
● valor final1,1

Descargas y manuales

Certificados/ Homologaciones
Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Informe de ensayo No. A0258, protective separation
Última modificación:27/1/2022
Fecha
6/5/2022		Sujeto a cambios
© Copyright Siemens 2022


Datos adicionales

Producto
Número de artículo (número de mercado)6AG1010-1AU00-4AA0
Descripción de productoSIPLUS SIMOCODE pro V unidad base 2 basado en 3UF7010-1AU00-0 con revestimiento conformado, –25…+60 °C, interfaz PROFIBUS DP 12 Mbits/s, RS 485; 4E/3S libremente parametrizables; US: 110-240 V AC/DC; entrada para conexión de termistor; salidas de relé monoestables; ampliables con módulos de ampliación
Familia de productoBasic units
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local37X / 471
Factor del metalNinguno
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : N
Hora de entrega42 Día/Días
Peso neto (kg)0,369 Kg
Dimensión de empaquetado13,00 x 13,00 x 5,00
Unidad de tamaño de paquete de medidaCM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4042948593554
UPC040892928570
Commodity code85364900
LKZ_FDB/ CatalogIDA&DSE/SIP ADD
Grupo de productos4573
Group CodeR151
País de origenAlemania
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/05/12
Clase de productoB: retorno restringido, póngase en contacto con su contacto partner de Siemens
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-37-08-04
eClass7.127-37-08-04
eClass827-37-08-04
eClass927-37-08-04
eClass9.127-37-08-04
ETIM5EC002572
ETIM6EC002572
ETIM7EC002572
ETIM8EC002572
IDEA44776
UNSPSC1432-15-17-05
UNSPSC1539-12-15-52

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6AG1010-1AU00-4AA0 ES_6AG1010-1AU00-4AA0.pdf 214 Kbytes 6AG1010-1AU00-4AA0 ES_6AG1010-1AU00-4AA0.pdf

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario
Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto?
  Captcha
  Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
