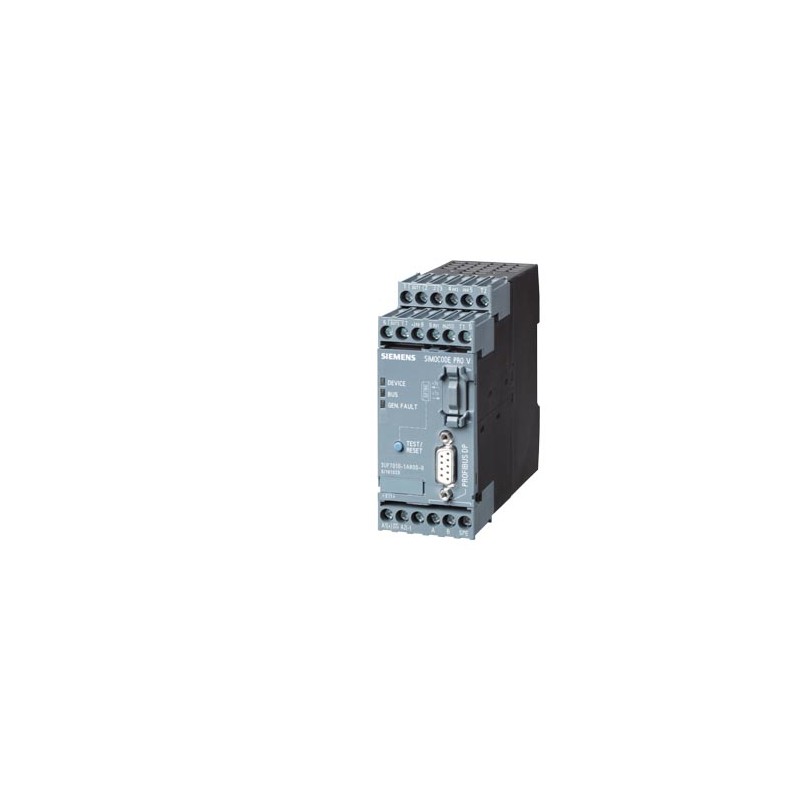

6AG1010-1AU00-4AA0 SIEMENS SIPLUS SIMOCODE pro V appareil de base 2 basé sur 3UF7010-1AU00-0 avec Conformal .. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

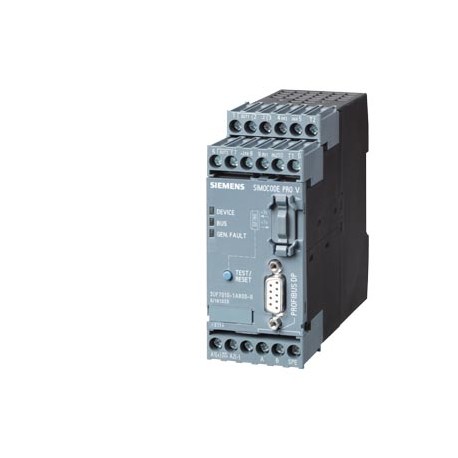

6AG1010-1AU00-4AA0 SIEMENS SIPLUS SIMOCODE pro V appareil de base 2 basé sur 3UF7010-1AU00-0 avec Conformal ..

6AG1010-1AU00-4AA0

SIEMENS

SIPLUS SIMOCODE pro V appareil de base 2 basé sur 3UF7010-1AU00-0 avec Conformal Coating, -25…+60°C, interface PROFIBUS DP 12 Mbit/s, RS-485; 4E/3S librement paramétrables, US: AC/DC 110-240V; entrée pour raccordement de thermistance ; sorties de relais monostables ; extensible par module d'extension

SIPLUS SIMOCODE pro V Unité de base 2 -25...+60°C avec revêtement conforme basé sur 3UF7010-1AU00-0 . Type E avec « Sécurité""12 Mbit/s, RS485;"" » « 4I/3O librement paramétrable; » « US: 110-240V AC / DC; entrée pour » « connexion de thermistance; » « monostablea relé de outputs; » extensible par des modules d’extension. Retours et annulation limités. Consulter les conditions.

Plus de détails


AUTOMATISATION > SIPLUS Extreme (LOGO, S7-1200, S7-1500, etc.)

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $1,259.58
Prix unitaire: $1,259.58
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

SIPLUS SIMOCODE pro V appareil de base 2 basé sur 3UF7010-1AU00-0 avec Conformal Coating, -25…+60°C, interface PROFIBUS DP 12 Mbit/s, RS-485; 4E/3S librement paramétrables, US: AC/DC 110-240V; entrée pour raccordement de thermistance ; sorties de relais monostables ; extensible par module d'extension
nom de marque produitSIPLUS
désignation du produitSystème de gestion des moteurs
version du produitmodule de base 2
désignation type de produitSIMOCODE pro V
Caractéristiques techniques générales
fonction produit
● communication busOui
● fonction de saisie de donnéesOui
● fonction de diagnosticOui
● protection par mot de passeOui
● fonction de testOui
● fonction maintenanceOui
constituant du produit
● entrée pour thermistanceOui
● entrée TOROui
● entrée pour capteur de température analogiqueNon
● entrée pour détection de défauts à la terreNon
● sortie de relaisOui
extension produit
● module de surveillance de températureOui
● module de mesure de courantOui
● module de mesure de courant/tensionOui
● modules d'E/S TOR sécurité intrinsèqueOui
● module de détection de défauts à la terreOui
● unité de commande avec afficheurOui
● unité de commandeOui
● modules d'E/S analogiquesOui
tension d'isolement pour degré de pollution 3 pour AC valeur assignée300 V
tension de tenue aux chocs valeur assignée4 000 V
degré de protection IPIP20
tenue aux chocs
● selon IEC 60068-2-2715g / 11 ms
● tenue aux vibrations1-6 Hz / 15 mm, 6-500 Hz / 2 g
pouvoir de coupure courant des contacts NO des sorties de relais pour AC-15
● pour 24 V6 A
● pour 120 V6 A
● pour 230 V3 A
pouvoir de coupure courant des contacts NO des sorties de relais pour DC-13
● pour 24 V2 A
● pour 60 V0,55 A
● pour 125 V0,25 A
durée de vie mécanique (cycles de manœuvre) typique10 000 000
durée de vie électrique (Cycles de manœuvre) typique100 000
temps de maintien en cas de coupure de courant0,2 s
désignation du matériel selon IEC 81346-2:2009Contrôleur
courant permanent des contacts NO des sorties de relais
● pour 50 °C6 A
● pour 60 °C5 A
type de caractéristique d'entréeType 1 in accordance with EN 61131-2
Directive RoHS (date)05/01/2012
Compatibilité électromagnétique
émission de perturbations CEM selon IEC 60947-1classe A
immunité aux perturbations CEM selon IEC 60947-1correspond au degré de précision 3
perturbation par conduction
● par salves selon IEC 61000-4-42 kV (accès de puissance) / 1 kV (accès de signalisation)
● surge conducteur-terre selon IEC 61000-4-52 kV
● surge conducteur-conducteur selon IEC 61000-4-51 kV
● champs rayonnés haute fréquence selon IEC 61000-4-610 V
champs électromagnétiques rayonnés aux fréquences radioélectriques selon IEC 61000-4-310 V/m
décharge électrostatique selon IEC 61000-4-26 kV décharge au contact / 8 kV décharge dans l'air
émission de perturbations HF conduites selon CISPR11équivaut à sévérité A
émission de perturbations HF rayonnées selon CISPR11équivaut à sévérité A
Entrées/ Sorties
fonction produit
● entrées paramétrablesOui
● sorties paramétrablesOui
nombre d'entrées4
● pour raccordement de la thermistance1
nombre d'entrées TOR avec potentiel de référence commun4
version des entrées TOR type 1 selon IEC 61131Oui
tension d'entrée sur entrée TOR pour DC valeur assignée24 V
nombre de sorties3
nombre de sorties statiques0
nombre de sorties comme élément de contacts avec contact3
comportement à la coupuremonostable
longueur de câble des signaux numériques max.300 m
longueur de câble pour raccordement de la thermistance
● section des conducteurs = 0,5 mm² max.50 m
● section des conducteurs = 1,5 mm² max.150 m
● section des conducteurs = 2,5 mm² max.250 m
Fonction protection/ surveillance
fonction produit
● détection de déséquilibreOui
● analyse du courant de blocageOui
● surveillance cos phiOui
● détection de défauts à la terreOui
● détection de perte de phaseOui
● détection de l'ordre des phasesOui
● mesure de la tensionOui
● surveillance du nombre de démarragesOui
● détection de surtensionOui
● détection de maximum de courant 1 phaseOui
● détection de minimum de tensionOui
● détection de minimum de courant 1 phaseOui
● surveillance de la puissance activeOui
fonction produit
● mesure du courantOui
● protection contre les surchargesOui
● analyse du dispositif de protection de thermistanceOui
valeur de réponse de la thermistance3 400 ... 3 800 Ω
valeur de retour de la thermistance1 500 ... 1 650 Ω
Fonctions de commande du moteur
fonction produit
● relais de surcharge paramétrableOui
● commande de disjoncteurOui
● démarrage directOui
● démarrer avec départ moteur inverseurOui
● couplage étoile-triangleOui
● inverseur étoile/triangleOui
● montage DahlanderOui
● inverseur DahlanderOui
● circuit commutateur de pôlesOui
● circuit commutateur-inverseur de pôlesOui
● commande de vanneOui
● commande de distributeurOui
Communication/ Protocole
● protocole pris en charge protocole PROFIBUS DPOui
● protocole pris en charge protocole PROFINET IONon
● protocole pris en charge protocole PROFIsafeOui
● protocole pris en charge MODBUS RTUNon
● protocole pris en charge EtherNet/IPNon
● protocole pris en charge serveur OPC UANon
● protocole pris en charge LLDPNon
● protocole pris en charge Address Resolution Protocol (ARP)Non
● protocole pris en charge SNMPNon
● protocole pris en charge HTTPSNon
● protocole pris en charge NTPNon
● protocole pris en charge Media Redundancy Protocol (MRP)Non
● fonction produit pris en charge Device Level Ring (DLR)Non
nombre d'interfaces
● selon PROFIBUS1
fonction produit
● serveur webNon
● Shared DeviceNon
● sur l'interface Ethernet autocroisementNon
● sur l'interface Ethernet autonégociationNon
● sur l'interface Ethernet autodétectionNon
● pris en charge redondance système PROFINETNon
● prend en charge les valeurs de mesure PROFIenergyNon
● prend en charge la coupure de PROFIenergyNon
vitesse de transmission max.12 Mbit/s
fonction d'identification et de maintenance
● I&M0 - Informations spécifiques aux appareilsOui
● I&M1 - Repérage des installations/Repères d'emplacementsOui
● I&M2 - Date d'installationOui
● I&M3 - CommentaireOui
version du raccordement électrique de l'interface de communication9 points Connecteur femelle sub-D (12 Mb) / borne à vis (1,5 Mb)
Montage/ fixation/ dimensions
position de montageau choix
type de fixationfixation par vis et par encliquetage
hauteur111 mm
largeur45 mm
profondeur124 mm
Raccordements/ Bornes
constituant du produit bornier amovible des circuits auxiliaire et de commandeOui
type de sections de câble raccordables
● âme massive1x (0,5 ... 4,0 mm²), 2x (0,5 ... 2,5 mm²)
● âme souple avec embouts1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²)
● pour câbles AWG âme massive1x (20 ... 12), 2x (20 ... 14)
● pour câbles AWG multibrin1x (20 ... 14), 2x (20 ... 16)
couple de serrage pour bornes à vis0,8 ... 1,2 N·m
couple de serrage [lbf·in] pour bornes à vis7 ... 10,3 lbf·in
type de sections de câble raccordables pour câble PROFIBUS2 x 0,34 mm², AWG 22
Conditions ambiantes
altitude d'implantation pour altitude au-dessus de
● 1 max.2 000 m
● 2 max.3 000 m
● 3 max.4 000 m; pour +40 °C, (pas de séparation de protection)
température ambiante
● en service-25 ... +60 °C
● à l'entreposage-40 ... +80 °C
● pendant le transport-40 ... +80 °C
humidité relative
● avec condensation max.100 %; RH condensation/gel inclus (aucune mise en service en état de condensation)
conditions ambiantes rapporté facteurs de température ambiante/pression atmosphérique/altitude d'implantation-25 ... +60°C à 1080 hPa ... 795 hPa (-1000 m ... +2000 m) // -25 ... +50°C à 795 hPa ... 658 hPa (+2000 m ... +3500 m) // -25 ... +40°C à 658 hPa ... 540 hPa (+3500 m ... +5000 m)
résistance aux substances mécaniquement actives conformité selon EN 60721-3-3Oui; Les cache-connecteurs fournis doivent rester sur les interfaces non utilisées en service !
résistance aux substances chimiquement actives conformité selon EN 60721-3-3Oui; Conformité à EN 60721-3-3, classe 3B2 spores fongiques (faune exceptée) ; les capots de connecteur fournis doivent rester en place sur les interfaces non utilisées !
résistance aux substances biologiquement actives conformité selon EN 60721-3-3Oui; Conformité à EN 60721-3-3, classe 3C4 y compris brouillard salin selon EN 60068-2-52 (niveau de sévérité 3) ; les capots de connecteur fournis doivent rester en place sur les interfaces non utilisées !
résistance au brouillard salin conformité selon EN 60068-2-52Oui; Niveau de sévérité 3
capacité de charge des contacts auxiliaires selon ULB300 / R300
Protection contre les courts-circuits
version de la protection contre les courts-circuits par sortieCartouches-fusibles : gG 6A, à action rapide 10A (CEI 60947-5-1), disjoncteurs modulaires caract. C : 1,6A (CEI 60947-5-1) ou 6A (I_K < 500A)
Sécurité
protection de contact contre les décharges électriquesavec protection des doigts
Circuit principal
tension d'emploi
● pour AC
— pour 50 Hz valeur assignée110 ... 240 V
— pour 60 Hz valeur assignée110 ... 240 V
● pour DC valeur assignée110 ... 240 V
Circuit de commande/ Commande
fonction produit commande de démarreur progressifOui
type de tension de la tension d'alimentation de commandeAC/DC
tension d'alimentation de commande pour AC
● pour 50 Hz valeur assignée110 ... 240 V
● pour 60 Hz valeur assignée110 ... 240 V
fréquence de la tension d'alimentation de commande
● 1 valeur assignée50 Hz
● 2 valeur assignée60 Hz
tension d'alimentation de commande pour DC
● valeur assignée110 ... 240 V
tension d'alimentation de commande 1 pour DC valeur assignée240 V
facteur plage de travail tension d'alimentation de commande valeur assignée pour DC
● valeur initiale0,85
● valeur finale1,1
facteur plage de travail tension d'alimentation de commande valeur assignée pour AC pour 50 Hz
● valeur initiale0,85
● valeur finale1,1
facteur plage de travail tension d'alimentation de commande valeur assignée pour AC pour 60 Hz
● valeur initiale0,85
● valeur finale1,1

Téléchargements et manuels

Certificats/ homologations
Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
Rapport d'essai No. A0258, protective separation
dernière modification :27/01/2022
Date
07/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article6AG1010-1AU00-4AA0
Description d'articleSIPLUS SIMOCODE pro V appareil de base 2 basé sur 3UF7010-1AU00-0 avec Conformal Coating, -25…+60°C, interface PROFIBUS DP 12 Mbit/s, RS-485; 4E/3S librement paramétrables, US: AC/DC 110-240V; entrée pour raccordement de thermistance ; sorties de relais monostables ; extensible par module d'extension
Famille de produitAppareils de base
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix471
Coefficient MetalNullement
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)42 Jour(s)
Poids Net par quantité0.369 kg
Dimension emballage13.00 x 13.00 x 5.00
Unité de mesure de l'emballageCM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4042948593554
UPC040892928570
N° d'Export85364900
Rubrique catalogue (PDF)A&DSE/SIP ADD
Groupe de produit4573
Group CodeR151
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.05.2012
Classe de produitB : pour un retour produit, merci de contacter votre interlocuteur Siemens habituel
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-37-08-04
eClass7.127-37-08-04
eClass827-37-08-04
eClass927-37-08-04
eClass9.127-37-08-04
ETIM5EC002572
ETIM6EC002572
ETIM7EC002572
ETIM8EC002572
IDEA44776
UNSPSC1432-15-17-05
UNSPSC1539-12-15-52

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
6AG1010-1AU00-4AA0 FR_6AG1010-1AU00-4AA0.pdf 215 Kbytes 6AG1010-1AU00-4AA0 FR_6AG1010-1AU00-4AA0.pdf

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire
Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit?
  Captcha
  Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
