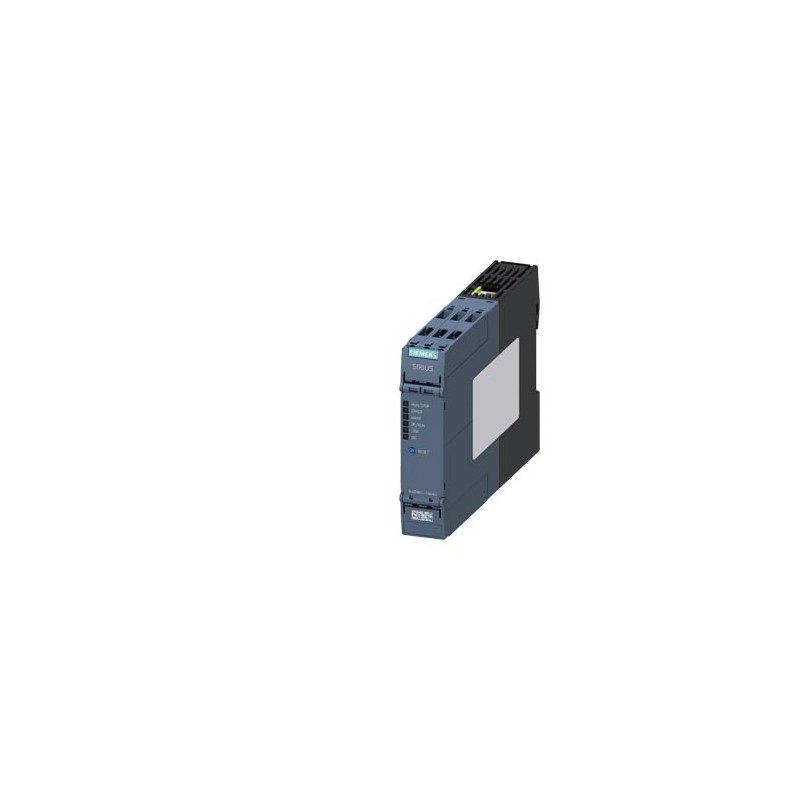

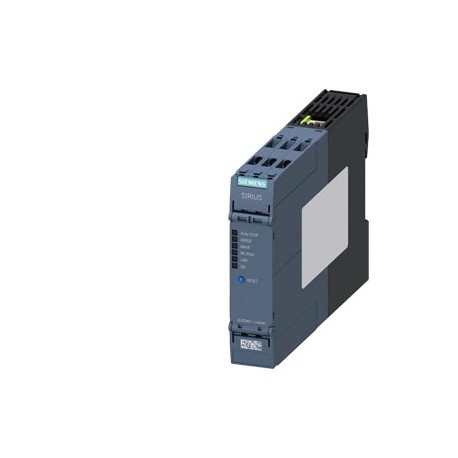

3UG5461-1AA40 SIEMENS Relé de vigilancia de carga DC para PROFINET, máx. 2 × 8 A / 1 × 16 A DC, máx. 800 V A.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3UG5461-1AA40 SIEMENS Relé de vigilancia de carga DC para PROFINET, máx. 2 × 8 A / 1 × 16 A DC, máx. 800 V A..

3UG5461-1AA40

SIEMENS

SIRIUS, Relé de vigilancia de carga DC para PROFINET, máx. 2 × 8 A / 1 × 16 A DC, máx. 800 V Ancho: 22,5 mm Vigilancia de rebase por exceso y por defecto de corriente, tensión y potencia. medidor de consumo de energía, medidor de regeneración, contador de maniobras, contador de horas de funcionamiento, umbrales de advertencia y alarma rearme automático o manual retardo al arranque 0-999,0 s, retardo a la desconexión 0-999,0 s, retardo a la reconexión. 0-999,0 s Tensión de alimentación: 24 V DC 1 conmutado, bornes de tornillo

Más detalles


CONTROL Y CONTACTORES > Relés de Función

Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $944.76
Precio unitario: $944.76
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Datos técnicos

Relé de vigilancia de carga DC para PROFINET, máx. 2 × 8 A / 1 × 16 A DC, máx. 800 V Ancho: 22,5 mm Vigilancia de rebase por exceso y por defecto de corriente, tensión y potencia; medidor de consumo de energía, medidor de regeneración, contador de maniobras, contador de horas de funcionamiento, umbrales de advertencia y alarma rearme automático o manual retardo al arranque 0-999,0 s, retardo a la desconexión 0-999,0 s, retardo a la reconexión. 0-999,0 s Tensión de alimentación: 24 V DC 1 conmutado, bornes de tornillo
nombre comercial del productoSIRIUS
designación del productoRelé de vigilancia de carga DC
tipo de productopara PROFINET
denominación del tipo de producto3UG5
Datos técnicos generales
tipo de corriente para vigilanciaDC
función del productoRelé de vigilancia de carga DC
pérdidas [W] máx.3 W
tensión de aislamiento
● para categoría de sobretensión II según IEC 60664 con grado de contaminación 3 valor asignado800 V
● para categoría de sobretensión III según IEC 60664 con grado de contaminación 3 valor asignado600 V
● del circuito auxiliar y circuito de mando para categoría de sobretensión III según IEC 60664 con grado de contaminación 3 valor asignado30 V
tipo de corriente para vigilanciaDC
resistencia a tensión de choque valor asignado6 kV
tensión máxima admitida para separación de protección
● entre circuitos auxiliares24 V
● entre circuito de mando y circuito auxiliar24 V
grado de protección IPIP20
resistencia a choques según IEC 60068-2-27onda semi-sinusoidal 15g / 11 ms
resistencia a vibraciones según IEC 60068-2-61 … 6 Hz: 15 mm, 6 … 500 Hz: 2g
vida útil mecánica (ciclos de maniobra) típico10 000 000
vida útil eléctrica (ciclos de maniobra) para salidas de relé máx.100 000
● observación0,5 A, 125 V AC, con carga óhmica hasta 40 °C
corriente térmica del elemento conmutador con contactos máx.1 A
certificado de aptitudCE
designaciones de referencia según IEC 81346-2:2009K
Directiva RoHS (fecha)05/31/2019
Función del producto
función del producto
● detección de sobretensión DCSí
● detección de mínima tensión DCSí
● detección de sobreintensidad DCSí
● detección de mínima intensidad DCSí
● reset automáticoSí
● reset manualSí
Tensión de alimentación
tipo de corriente de la tensión de alimentaciónDC
tensión de alimentación 1 con DC valor asignado24 V
factor de rango de trabajo tensión de alimentación de mando valor asignado con DC0,85 ... 1,15
Circuito de medida
corriente medible-8 ... +8 A
tensión ajustable con DC0 ... 800 V
rango de tensión ajustable0 ... 800 V
valor de respuesta ajustable para corriente
● 1-8 ... +8 A
● 2-8 ... +8 A
retardo a la excitación ajustable
● en el arranque0 ... 999 s
● con rebase por exceso o defecto del valor límite0 ... 999 s
tiempo de reacción máx.100 ms
error de medida relativo referido a la temperatura0,5 %
resistencia interna del circuito de medida10 mΩ
Comunicación/ Protocolol
protocolo soportado
● protocolo PROFINET IOSí
● Address Resolution Protocol (ARP)Sí
tipo de puerto interfaz Fast EthernetSí
número de interfaces según PROFINET1
función del producto en la interfaz Ethernet AutocrossoverSí
tipo de interfaz 1 RJ 45 (Ethernet)Sí
función del producto en la interfaz 1 PROFINET IO-DeviceSí
número de puertos en la interfaz 11
servicio para comunicación IE abierta LLDPSí
tipo de transferencia con Industrial EthernetPROFINET con 100 Mbits/s dúplex (100BASE-TX)
clase de conformidad PROFINETA
clase de carga de red según PROFINET1
Circuito de corriente secundario
número de contactos conmutados para contactos auxiliares1
intensidad máxima admisible del relé de salida con DC-13
● con 24 V1 A
intensidad máxima admisible para duración de sobrecorriente < 1 s máxima admisible1 A
corriente permanente del cartucho fusibles DIAZED del relé de salida2 A
Compatibilidad electromagnética
emisión de perturbaciones CEM según IEC 60947-1entorno A (aplicaciones industriales)
inmunidad a perturbaciones CEM según IEC 60947-1entorno A (aplicaciones industriales)
perturbaciones conducidas
● por burst según IEC 61000-4-42 kV
● por surge conductor-tierra según IEC 61000-4-52 kV
● por surge conductor-conductor según IEC 61000-4-51 kV
acoplamiento de perturbaciones radiadas según IEC 61000-4-310 V/m
descarga electroestática según IEC 61000-4-26 kV descarga en contacto / 8 kV descarga al aire
Separación de potencial
tipo de aislamiento galvánicoSeparación segura
aislamiento galvánico
● entre entrada y salidaSí
● entre alimentación y otros circuitos eléctricosSí
Seguridad
compatibilidad electromagnéticaIEC 60947-1 / IEC 61000-6-2 / IEC 61000-6-4
Conexiones/ Bornes
componente del producto borne desmontable para circuito principalSí
componente del producto borne desmontable para circuito auxiliar y de controlSí
tipo de conexión eléctricaconexión por tornillo
tipo de secciones de conductor conectables
● para contactos principales
— monofilar1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)
— multifilar1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)
— alma flexible con preparación de los extremos de cable1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)
● con cables AWG para contactos principales1x (20 ... 12), 2x (20 ... 14)
tipo de secciones de conductor conectables
● para contactos auxiliares
— monofilar1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)
— alma flexible con preparación de los extremos de cable2x (0,5 ... 1,5 mm²), 1x (0,5 ... 4 mm²)
● con cables AWG para contactos auxiliares1x (20 ... 12), 2x (20 ... 14)
par de apriete
● para contactos principales con bornes de tornillo0,6 ... 0,8 N·m
● para contactos auxiliares con bornes de tornillo0,6 ... 0,8 N·m
Instalación/ fijación/ dimensiones
posición de montajesegún las necesidades del usuario
tipo de fijaciónfijación por tornillo y abroche a perfil de 35 mm
altura100 mm
anchura22,5 mm
profundidad141,6 mm
distancia que debe respetarse
● para montaje en serie
— hacia adelante0 mm
— hacia atrás0 mm
— hacia arriba50 mm
— hacia abajo50 mm
— hacia un lado0 mm
● a piezas puestas a tierra
— hacia adelante0 mm
— hacia atrás0 mm
— hacia arriba50 mm
— hacia un lado3 mm
— hacia abajo50 mm
● a piezas bajo tensión
— hacia adelante0 mm
— hacia atrás0 mm
— hacia arriba50 mm
— hacia abajo50 mm
— hacia un lado3 mm
Condiciones ambiente
altitud de instalación con altura sobre el nivel del mar máx.2 000 m
temperatura ambiente
● durante el funcionamiento-25 ... +60 °C
● durante el almacenamiento-40 ... +80 °C
● durante el transporte-40 ... +80 °C
Certificados/ Homologaciones

Descargas y manuales

General Product ApprovalDeclaration of ConformityTest Certificatesother

Confirmation

UL

EAC

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

Confirmation

other

Declaration of Conformity

PROFIBUS-Certification

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Curva característica: Derating
Última modificación:12/1/2021
Fecha
3/5/2022		Sujeto a cambios
© Copyright Siemens 2022


Datos adicionales

Producto
Número de artículo (número de mercado)3UG5461-1AA40
Descripción de productoRelé de vigilancia de carga DC para PROFINET, máx. 2 × 8 A / 1 × 16 A DC, máx. 800 V Ancho: 22,5 mm Vigilancia de rebase por exceso y por defecto de corriente, tensión y potencia; medidor de consumo de energía, medidor de regeneración, contador de maniobras, contador de horas de funcionamiento, umbrales de advertencia y alarma rearme automático o manual retardo al arranque 0-999,0 s, retardo a la desconexión 0-999,0 s, retardo a la reconexión. 0-999,0 s Tensión de alimentación: 24 V DC 1 conmutado, bornes de tornillo
Familia de productoVigilancia de carga DC
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local334 / 41H
Factor del metalLAO-----
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : EAR99
Hora de entrega20 Día/Días
Peso neto (kg)0,255 Kg
Dimensión de empaquetado110,00 x 180,00 x 35,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4047621064710
UPC804766977244
Commodity code85364900
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos4K62
Group CodeR711
País de origenAlemania
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 31/05/19
Clase de productoA: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-37-92-08
eClass7.127-37-92-08
eClass827-37-92-08
eClass927-37-16-92
eClass9.127-37-16-92
ETIM5EC002586
ETIM6EC002586
ETIM7EC002586
ETIM8EC002586
