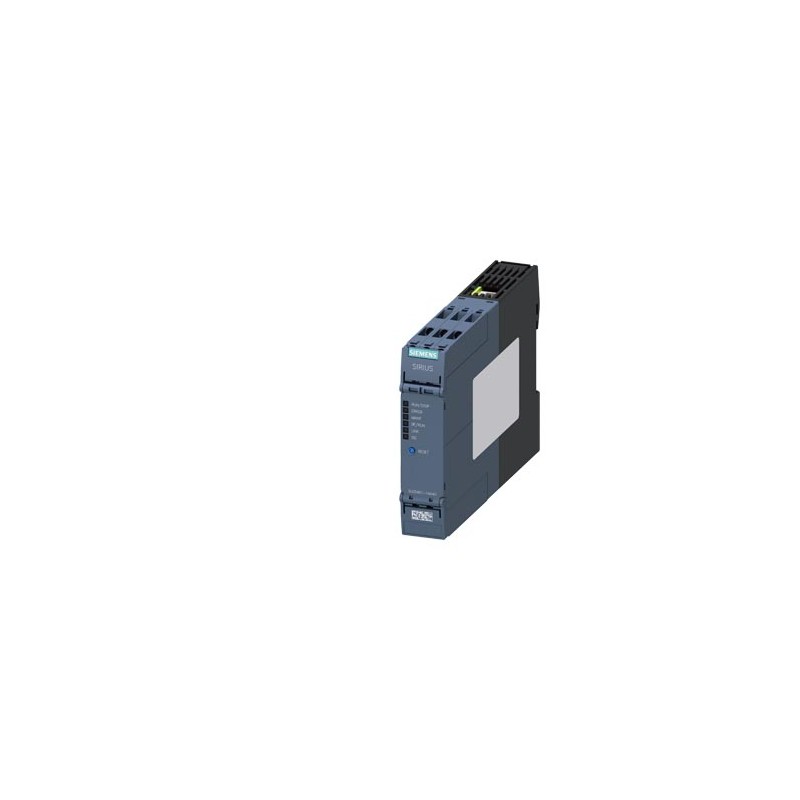

3UG5461-1AA40 SIEMENS Relais de surveillance CC pour PROFINET, 2x8A / 1x16A CC max., 800V max. Largeur de mo.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

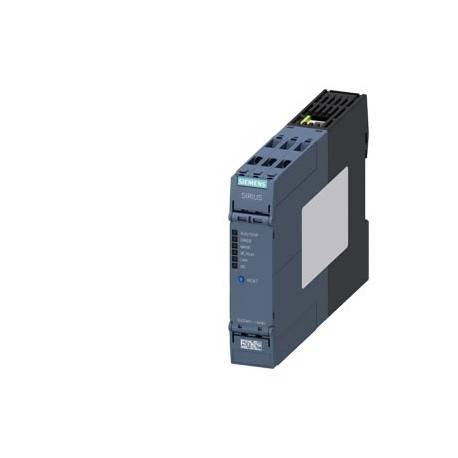

3UG5461-1AA40 SIEMENS Relais de surveillance CC pour PROFINET, 2x8A / 1x16A CC max., 800V max. Largeur de mo..

3UG5461-1AA40

SIEMENS

Relais de surveillance CC pour PROFINET, 2x8A / 1x16A CC max., 800V max. Largeur de montage : 22,5mm Surveillance de dépassement haut et dépassement bas pour le courant. la tension et la puissance ; compteur de consommation, compteur de réinjection d'énergie, compteur de cycles de manœuvre, compteur d'heures de fonctionnement, seuils pour alarmes et avertissements, réarmement automatique ou manuel, retard au démarrage 0-999,0s, temporisation d'ouverture 0-999,0s, temporisation de réenclenchement 0-999,0s Tension d'alimentation: 24V CC 1 contact inverseur, borne à(*)

Relais de surveillance de charge DC pour PROFINET, max. 2 × 8 A / 1 × 16 A DC, max. 800 V Largeur: 22,5 mm Surveillance de dépassement pour l’excès et le défaut de courant, de tension et de puissance; compteur de consommation d’énergie, compteur de régénération, compteur de manœuvre, compteur d’heures de fonctionnement, seuils d’avertissement et délai de réarmement automatique ou manuel d’alarme au démarrage 0-999.0 s, délai à la déconnexion 0-999.0 s, délai à la reconnexion. 0-999.0 s Tension d’alimentation: 24 V DC 1 commuté, bornes à vis

Plus de détails


CONTRÔLE ET CONTACTEURS > Relais de fonction

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

Prix total: $942.31
Prix unitaire: $942.31
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

Relais de surveillance CC pour PROFINET, 2x8A / 1x16A CC max., 800V max. Largeur de montage : 22,5mm Surveillance de dépassement haut et dépassement bas pour le courant. la tension et la puissance ; compteur de consommation, compteur de réinjection d'énergie, compteur de cycles de manœuvre, compteur d'heures de fonctionnement, seuils pour alarmes et avertissements, réarmement automatique ou manuel, retard au démarrage 0-999,0s, temporisation d'ouverture 0-999,0s, temporisation de réenclenchement 0-999,0s Tension d'alimentation: 24V CC 1 contact inverseur, borne à(*)
nom de marque produitSIRIUS
désignation du produitRelais de surveillance de la charge CC
version du produitpour PROFINET
désignation type de produit3UG5
Caractéristiques techniques générales
type de courant pour la surveillanceDC
fonction produitRelais de surveillance de la charge CC
puissance dissipée [W] max.3 W
tension d'isolement
● pour catégorie de surtension II selon IEC 60664 pour degré de pollution 3 valeur assignée800 V
● pour catégorie de surtension III selon IEC 60664 pour degré de pollution 3 valeur assignée600 V
● du circuit auxiliaire et de commande pour catégorie de surtension III selon IEC 60664 pour degré de pollution 3 valeur assignée30 V
type de tension pour la surveillanceDC
tension de tenue aux chocs valeur assignée6 kV
tension max. admissible pour séparation de protection
● entre circuit auxiliaire et circuit auxiliaire24 V
● entre circuits de commande et auxiliaires24 V
degré de protection IPIP20
tenue aux chocs selon IEC 60068-2-27demi-onde sinusoïdale 15g / 11 ms
tenue aux vibrations selon IEC 60068-2-61 … 6 Hz : 15 mm, 6 … 500 Hz : 2g
durée de vie mécanique (cycles de manœuvre) typique10 000 000
durée de vie électrique (Cycles de manœuvre) pour sorties de relais max.100 000
● remarque0,5 A 125 V CA, sous charge ohmique jusqu'à 40 °C
courant thermique du élément de contacts avec contact max.1 A
certificat d'aptitudeCE
désignation du matériel selon IEC 81346-2:2009K
Directive RoHS (date)05/31/2019
Fonction produit
fonction produit
● détection de surtension DCOui
● détection de minimum de tension DCOui
● détection de maximum de courant DCOui
● détection de minimum de courant DCOui
● AutoresetOui
● Reset manuelOui
Tension d’alimentation
type de tension de la tension d'alimentationCC
tension d'alimentation 1 pour DC valeur assignée24 V
facteur plage de travail tension d'alimentation valeur assignée pour DC0,85 ... 1,15
Circuit de mesure
courant mesurable-8 ... +8 A
tension mesurable pour DC0 ... 800 V
plage de tension réglable0 ... 800 V
valeur de réponse du courant réglable
● 1-8 ... +8 A
● 2-8 ... +8 A
durée de temporisation de réponse réglable
● au démarrage0 ... 999 s
● en cas de dépassement de la valeur supérieure/inférieure0 ... 999 s
temps de réaction max.100 ms
écart de mesure relatif rapporté à la température0,5 %
résistance interne du circuit de mesure10 mΩ
Communication/ Protocole
protocole pris en charge
● protocole PROFINET IOOui
● Address Resolution Protocol (ARP)Oui
version de l'interface interface Fast EthernetOui
nombre d'interfaces selon PROFINET1
fonction produit sur l'interface Ethernet autocroisementOui
version de l'interface 1 RJ45 (Ethernet)Oui
fonction produit sur l'interface 1 périphérique PROFINET IOOui
nombre de ports sur l'interface 11
service pour communication IE ouverte LLDPOui
type de transmission pour Industrial EthernetPROFINET avec 100 Mbit/s en full duplex (100BASE-TX)
classe de conformité PROFINETA
classe de charge réseau selon PROFINET1
Circuit auxiliaire
nombre d'inverseurs pour contacts auxiliaires1
courant permanent admissible du relais de sortie pour DC-13
● pour 24 V1 A
courant permanent admissible pour durée de maximum de courant < 1 s max. admissible1 A
courant permanent de la cartouche DIAZED du relais de sortie2 A
Compatibilité électromagnétique
émission de perturbations CEM selon IEC 60947-1environnement A (domaine industriel)
immunité aux perturbations CEM selon IEC 60947-1environnement A (domaine industriel)
perturbation par conduction
● par salves selon IEC 61000-4-42 kV
● surge conducteur-terre selon IEC 61000-4-52 kV
● surge conducteur-conducteur selon IEC 61000-4-51 kV
champs électromagnétiques rayonnés aux fréquences radioélectriques selon IEC 61000-4-310 V/m
décharge électrostatique selon IEC 61000-4-26 kV décharge au contact / 8 kV décharge dans l'air
Séparation galvanique
version de la séparation galvaniqueSéparation de sécurité
séparation galvanique
● entre l'entrée et la sortieOui
● entre l'alimentation et les autres circuitsOui
Sécurité
compatibilité électromagnétiqueCEI 60947-1 / CEI 61000-6-2 / CEI 61000-6-4
Raccordements/ Bornes
constituant du produit bornier amovible du circuit principalOui
constituant du produit bornier amovible des circuits auxiliaire et de commandeOui
version du raccordement électriqueraccordement à vis
type de sections de câble raccordables
● pour contacts principaux
— âme massive1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)
— multibrin1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)
— âme souple avec embouts1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)
● pour câbles AWG pour contacts principaux1x (20 ... 12), 2x (20 ... 14)
type de sections de câble raccordables
● pour contacts auxiliaires
— âme massive1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)
— âme souple avec embouts2x (0,5 ... 1,5 mm²), 1x (0,5 ... 4 mm²)
● pour câbles AWG pour contacts auxiliaires1x (20 ... 12), 2x (20 ... 14)
couple de serrage
● pour contacts principaux pour bornes à vis0,6 ... 0,8 N·m
● pour contacts auxiliaires pour bornes à vis0,6 ... 0,8 N·m
Montage/ fixation/ dimensions
position de montageau choix
type de fixationfixation par vis et par encliquetage sur rail DIN symétrique 35 mm
hauteur100 mm
largeur22,5 mm
profondeur141,6 mm
distance à respecter
● lors du montage en série
— vers l'avant0 mm
— vers l'arrière0 mm
— vers le haut50 mm
— vers le bas50 mm
— vers le côté0 mm
● aux pièces mises à la terre
— vers l'avant0 mm
— vers l'arrière0 mm
— vers le haut50 mm
— vers le côté3 mm
— vers le bas50 mm
● aux pièces sous tension
— vers l'avant0 mm
— vers l'arrière0 mm
— vers le haut50 mm
— vers le bas50 mm
— vers le côté3 mm
Conditions ambiantes
altitude d'implantation pour altitude au-dessus de max.2 000 m
température ambiante
● en service-25 ... +60 °C
● à l'entreposage-40 ... +80 °C
● pendant le transport-40 ... +80 °C
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalDeclaration of ConformityTest Certificatesother

Confirmation

UL

EAC

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

Confirmation

other

Declaration of Conformity

PROFIBUS-Certification

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
Courbe caractéristique: Déclassement
dernière modification :12/01/2021
Date
03/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3UG5461-1AA40
Description d'articleRelais de surveillance CC pour PROFINET, 2x8A / 1x16A CC max., 800V max. Largeur de montage : 22,5mm Surveillance de dépassement haut et dépassement bas pour le courant. la tension et la puissance ; compteur de consommation, compteur de réinjection d'énergie, compteur de cycles de manœuvre, compteur d'heures de fonctionnement, seuils pour alarmes et avertissements, réarmement automatique ou manuel, retard au démarrage 0-999,0s, temporisation d'ouverture 0-999,0s, temporisation de réenclenchement 0-999,0s Tension d'alimentation: 24V CC 1 contact inverseur, borne à(*)
Famille de produitSurveillance de charge CC
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix41H
Coefficient MetalLAO-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : EAR99
Délai Appro Fsseur (hors transport)20 Jour(s)
Poids Net par quantité0.255 kg
Dimension emballage110.00 x 180.00 x 35.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4047621064710
UPC804766977244
N° d'Export85364900
Rubrique catalogue (PDF)CC-IC10
Groupe de produit4K62
Group CodeR711
Pays d'origineAllemagne
Conformité à la directive RoHSConforme directive RoHS depuis :: 31.05.2019
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-37-92-08
eClass7.127-37-92-08
eClass827-37-92-08
eClass927-37-16-92
eClass9.127-37-16-92
ETIM5EC002586
ETIM6EC002586
ETIM7EC002586
ETIM8EC002586

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3UG5461-1AA40 3UG5461-1AA40 FR_3UG5461-1AA40.pdf 282 Kbytes 3UG5461-1AA40 3UG5461-1AA40 FR_3UG5461-1AA40.pdf
