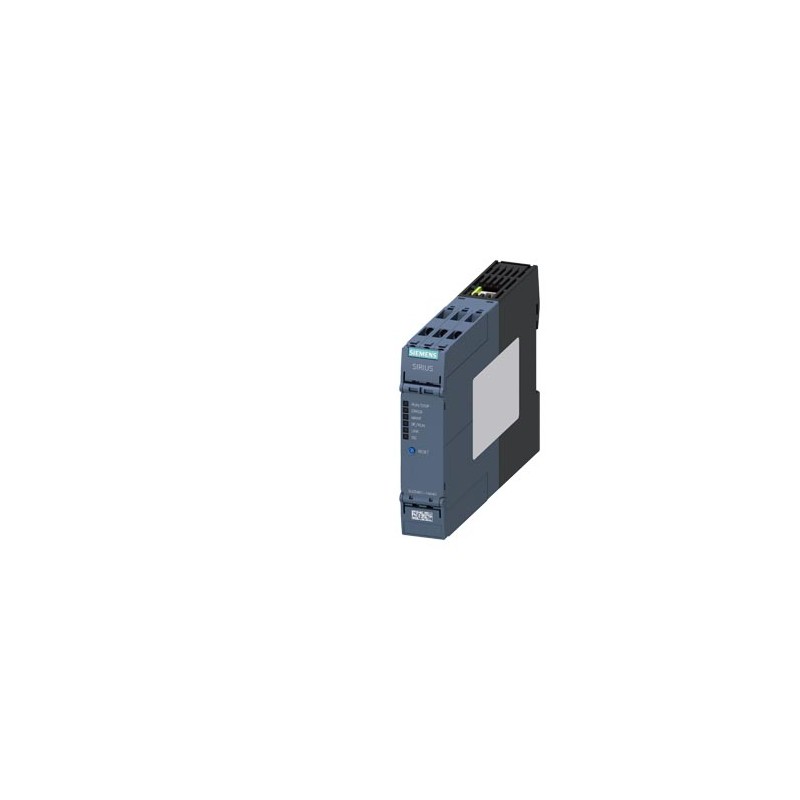

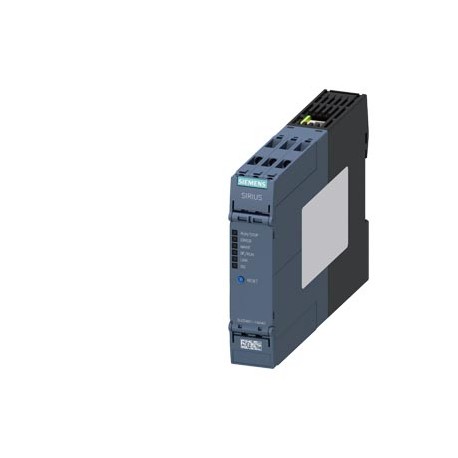

3UG5461-1AA40 SIEMENS DC-Lastüberwachungsrelais für PROFINET, max. 2x8A / 1x16A DC, max. 800V Baubreite: 22,.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3UG5461-1AA40 SIEMENS DC-Lastüberwachungsrelais für PROFINET, max. 2x8A / 1x16A DC, max. 800V Baubreite: 22,..

3UG5461-1AA40

SIEMENS

DC-Lastüberwachungsrelais für PROFINET, max. 2x8A / 1x16A DC, max. 800V Baubreite: 22,5mm Überwachung auf Über- und Unterschreitung für Strom, Spannung und Leistung; Energieverbrauchszähler, Energierückspeisezähler, Schaltspielzähler, Betriebsstundenzähler, Warn- und Alarmschwellen, AUTO- oder HANDRESET, Anlaufverzögerung 0-999,0s, Ausschaltverzögerung 0-999,0s, Wiedereinschaltverz. 0-999,0s Versorgungsspannung: DC 24V 1 Wechsler, Schraubanschluss

DC-Lastüberwachungsrelais für PROFINET, max. 2 × 8 A / 1 × 16 A DC, max. 800 V Breite: 22,5 mm Überlaufüberwachung auf Überschuss und Ausfall von Strom, Spannung und Leistung; Energieverbrauchsmesser, Regenerationsmesser, Rangierzähler, Betriebsstundenzähler, Warnschwellen und Alarm automatische oder manuelle Rüstverzögerung beim Start 0-999,0 s, Verzögerung beim Trennen 0-999,0 s, Verzögerung beim Wiederanschließen. 0-999.0 s Versorgungsspannung: 24 V DC 1 geschaltet, Schraubklemmen

Mehr Infos


KONTROLLE UND SCHÜTZE > Funktionsrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

Gesamtpreis: $944.76
Stückpreis: $944.76
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten

DC-Lastüberwachungsrelais für PROFINET, max. 2x8A / 1x16A DC, max. 800V Baubreite: 22,5mm Überwachung auf Über- und Unterschreitung für Strom, Spannung und Leistung; Energieverbrauchszähler, Energierückspeisezähler, Schaltspielzähler, Betriebsstundenzähler, Warn- und Alarmschwellen, AUTO- oder HANDRESET, Anlaufverzögerung 0-999,0s, Ausschaltverzögerung 0-999,0s, Wiedereinschaltverz. 0-999,0s Versorgungsspannung: DC 24V 1 Wechsler, Schraubanschluss
Produkt-MarkennameSIRIUS
Produkt-BezeichnungDC-Lastüberwachungsrelais
Ausführung des Produktsfür PROFINET
Produkttyp-Bezeichnung3UG5
Allgemeine technische Daten
Stromart zur ÜberwachungDC
ProduktfunktionDC-Lastüberwachungsrelais
Verlustleistung [W] maximal3 W
Isolationsspannung
● für Überspannungskategorie II nach IEC 60664 bei Verschmutzungsgrad 3 Bemessungswert800 V
● für Überspannungskategorie III nach IEC 60664 bei Verschmutzungsgrad 3 Bemessungswert600 V
● des Hilfs- und Steuerstromkreises für Überspannungskategorie III nach IEC 60664 bei Verschmutzungsgrad 3 Bemessungswert30 V
Spannungsart zur ÜberwachungDC
Stoßspannungsfestigkeit Bemessungswert6 kV
maximal zulässige Spannung für sichere Trennung
● zwischen Hilfs- und Hilfsstromkreis24 V
● zwischen Steuer- und Hilfsstromkreis24 V
Schutzart IPIP20
Schockfestigkeit gemäß IEC 60068-2-27Sinushalbwelle 15g / 11 ms
Schwingfestigkeit gemäß IEC 60068-2-61 ... 6 Hz: 15 mm, 6 ... 500 Hz: 2g
mechanische Lebensdauer (Schaltspiele) typisch10 000 000
elektrische Lebensdauer (Schaltspiele) für Relaisausgänge maximal100 000
● Anmerkung0,5A 125VAC, bei ohmscher Last bis 40°C
thermischer Strom des kontaktbehafteten Schaltelements maximal1 A
EignungsnachweisCE
Referenzkennzeichen gemäß IEC 81346-2:2009K
RoHS-Richtlinie (Datum)05/31/2019
Produktfunktion
Produktfunktion
● Überspannungserkennung DCJa
● Unterspannungserkennung DCJa
● Überstromerkennung DCJa
● Unterstromerkennung DCJa
● AutoresetJa
● Hand-ResetJa
Versorgungsspannung
Spannungsart der VersorgungsspannungDC
Versorgungsspannung 1 bei DC Bemessungswert24 V
Arbeitsbereichsfaktor Versorgungsspannung Bemessungswert bei DC0,85 ... 1,15
Messkreis
messbarer Strom-8 ... +8 A
messbare Spannung bei DC0 ... 800 V
einstellbarer Spannungsbereich0 ... 800 V
einstellbarer Ansprechwert Strom
● 1-8 ... +8 A
● 2-8 ... +8 A
einstellbare Ansprechverzögerungszeit
● bei Anlauf0 ... 999 s
● bei Grenzwertüberschreitung/-unterschreitung0 ... 999 s
Reaktionszeit maximal100 ms
relative temperaturbezogene Messabweichung0,5 %
Innenwiderstand des Messkreises10 mΩ
Kommunikation/ Protokoll
Protokoll wird unterstützt
● PROFINET IO-ProtokollJa
● Address Resolution Protocol (ARP)Ja
Ausführung der Schnittstelle Fast Ethernet-SchnittstelleJa
Anzahl der Schnittstellen gemäß PROFINET1
Produktfunktion an der Ethernet-Schnittstelle AutocrossoverJa
Ausführung der Schnittstelle 1 RJ45 (Ethernet)Ja
Produktfunktion an der Schnittstelle 1 PROFINET IO-DeviceJa
Anzahl der Ports an der Schnittstelle 11
Dienst für offene IE-Kommunikation LLDPJa
Übertragungsart bei Industrial EthernetPROFINET mit 100 Mbit/s vollduplex (100BASE-TX)
PROFINET KonformitätsklasseA
Netzlastklasse gemäß PROFINET1
Hilfsstromkreis
Anzahl der Wechsler für Hilfskontakte1
Strombelastbarkeit des Ausgangsrelais bei DC-13
● bei 24 V1 A
Strombelastbarkeit für Überstromdauer < 1 s maximal zulässig1 A
Dauerstrom des DIAZED-Sicherungseinsatzes des Ausgangsrelais2 A
Elektromagnetische Verträglichkeit
EMV-Störaussendung gemäß IEC 60947-1Umgebung A (Industriebereich)
EMV-Störfestigkeit gemäß IEC 60947-1Umgebung A (Industriebereich)
leitungsgebundene Störeinkopplung
● durch Burst gemäß IEC 61000-4-42 kV
● durch Leiter-Erde Surge gemäß IEC 61000-4-52 kV
● durch Leiter-Leiter Surge gemäß IEC 61000-4-51 kV
feldgebundene Störeinkopplung gemäß IEC 61000-4-310 V/m
elektrostatische Entladung gemäß IEC 61000-4-26 kV Kontaktentladung / 8 kV Luftentladung
Potenzialtrennung
Ausführung der Potenzialtrennungsichere Trennung
Potenzialtrennung
● zwischen Eingang und AusgangJa
● zwischen Spannungsversorgung und anderen StromkreisenJa
Sicherheitsrelevante Kenngrößen
Elektromagnetische VerträglichkeitIEC 60947-1 / IEC 61000-6-2 / IEC 61000-6-4
Anschlüsse/ Klemmen
Produktbestandteil abnehmbare Klemme für HauptstromkreisJa
Produktbestandteil abnehmbare Klemme für Hilfs- und SteuerstromkreisJa
Ausführung des elektrischen AnschlussesSchraubanschluss
Art der anschließbaren Leiterquerschnitte
● für Hauptkontakte
— eindrähtig1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)
— mehrdrähtig1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)
— feindrähtig mit Aderendbearbeitung1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)
● bei AWG-Leitungen für Hauptkontakte1x (20 ... 12), 2x (20 ... 14)
Art der anschließbaren Leiterquerschnitte
● für Hilfskontakte
— eindrähtig1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)
— feindrähtig mit Aderendbearbeitung2x (0,5 ... 1,5 mm²), 1x (0,5 ... 4 mm²)
● bei AWG-Leitungen für Hilfskontakte1x (20 ... 12), 2x (20 ... 14)
Anzugsdrehmoment
● für Hauptkontakte bei Schraubanschluss0,6 ... 0,8 N·m
● für Hilfskontakte bei Schraubanschluss0,6 ... 0,8 N·m
Einbau/ Befestigung/ Abmessungen
Einbaulagebeliebig
BefestigungsartSchraub- und Schnappbefestigung auf Hutschiene 35 mm
Höhe100 mm
Breite22,5 mm
Tiefe141,6 mm
einzuhaltender Abstand
● bei Reihenmontage
— vorwärts0 mm
— rückwärts0 mm
— aufwärts50 mm
— abwärts50 mm
— seitwärts0 mm
● zu geerdeten Teilen
— vorwärts0 mm
— rückwärts0 mm
— aufwärts50 mm
— seitwärts3 mm
— abwärts50 mm
● zu spannungsführenden Teilen
— vorwärts0 mm
— rückwärts0 mm
— aufwärts50 mm
— abwärts50 mm
— seitwärts3 mm
Umgebungsbedingungen
Aufstellungshöhe bei Höhe über NN maximal2 000 m
Umgebungstemperatur
● während Betrieb-25 ... +60 °C
● während Lagerung-40 ... +80 °C
● während Transport-40 ... +80 °C
Approbationen/ Zertifikate

Downloads und Handbücher

allgemeine ProduktzulassungKonformitätserklärungPrüfbescheinigungenSonstige

Bestätigungen

UL

EAC

EG/EU-Konformitätsbescheinigung

Typprüfbescheinigung/Werkszeugnis

Bestätigungen

Sonstige

Konformitätserklärung

PROFIBUS-Zertifizierung

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
Kennlinien: Derating
letzte Änderung:12.01.2021
Datum:
03.05.2022		Änderungen vorbehalten
© Copyright Siemens 2022


Zusätzliche Daten

Produkt
Artikelnummer3UG5461-1AA40
ArtikelbeschreibungDC-Lastüberwachungsrelais für PROFINET, max. 2x8A / 1x16A DC, max. 800V Baubreite: 22,5mm Überwachung auf Über- und Unterschreitung für Strom, Spannung und Leistung; Energieverbrauchszähler, Energierückspeisezähler, Schaltspielzähler, Betriebsstundenzähler, Warn- und Alarmschwellen, AUTO- oder HANDRESET, Anlaufverzögerung 0-999,0s, Ausschaltverzögerung 0-999,0s, Wiedereinschaltverz. 0-999,0s Versorgungsspannung: DC 24V 1 Wechsler, Schraubanschluss
ProduktfamilieDC-Lastüberwachung
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe41H
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorLAO-----
Lieferinformationen
ExportkennzeichenAL : N / ECCN : EAR99
Regellieferzeit ab Werk (Arbeitstage)20 Tag(e)
Nettogewicht pro ME0,255 kg
Verpackungsmaße110,00 x 180,00 x 35,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4047621064710
UPC804766977244
Statistische Warennummer85364900
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe4K62
GeschäftsbereichskennzahlR711
UrsprungslandDeutschland
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 31.05.2019
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Bleimonoxid (Bleioxid)

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-37-92-08
eClass7.127-37-92-08
eClass827-37-92-08
eClass927-37-16-92
eClass9.127-37-16-92
ETIM5EC002586
ETIM6EC002586
ETIM7EC002586
ETIM8EC002586

Datasheet - PDF

▲
