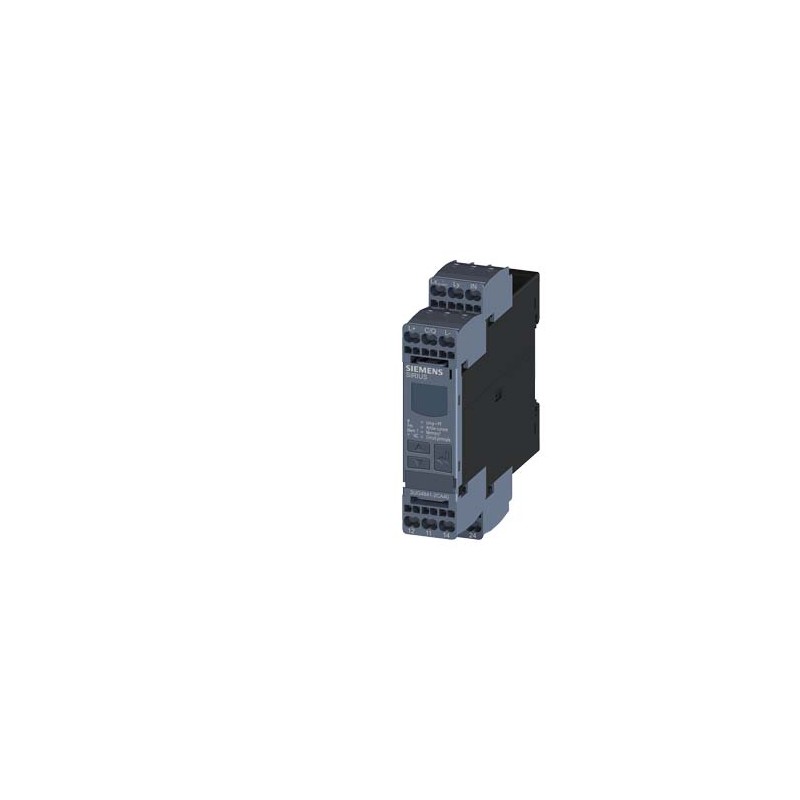

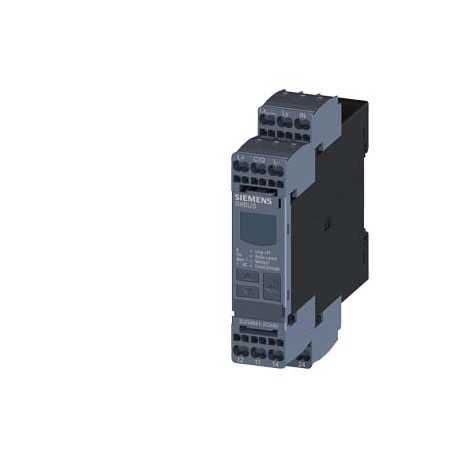

3UG4841-2CA40 SIEMENS Relé de vigilancia digital cos phi y vigilancia de corriente para IO-Link AC 90...690 .. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3UG4841-2CA40 SIEMENS Relé de vigilancia digital cos phi y vigilancia de corriente para IO-Link AC 90...690 ..

3UG4841-2CA40

SIEMENS

Relé de vigilancia digital cos phi y vigilancia de corriente para IO-Link AC 90...690 V, 0,2...10 A Rebase por exceso y rebase por defecto retardo de arranque retardo hasta disparo Histéresis 0,1 a 3,0 A 2 conmutados, bornes de resorte

RELE DIGITAL DE VIGILANCIA MONIT. DE COS PHI Y CORRIENTE PARA IO-LINK 90 A 690V AC, 0,2 A 10A LIMITES MINIMO Y MAXIMO TEMPORIZACION DURANTE ARRANQUE TEMPORIZACION HASTA DISPARO HISTERESIS 0,1 A 3,0A 2 CONMUT., BORNES DE RESORTE

Más detalles


Relés > Dispositivo de control de potencia activa

CONTROL Y CONTACTORES > Relés de Función

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $293.60
Precio unitario: $293.60

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Datos técnicos

Relé de vigilancia digital cos phi y vigilancia de corriente para IO-Link AC 90...690 V, 0,2...10 A Rebase por exceso y rebase por defecto retardo de arranque retardo hasta disparo Histéresis 0,1 a 3,0 A 2 conmutados, bornes de resorte
nombre comercial del productoSIRIUS
designación del productoRelé de vigilancia cos phi, ajuste digital
denominación del tipo de producto3UG4
Datos técnicos generales
función del productorelé de monitoreo de potencia activa
tipo de displayLCD
tensión de aislamiento para categoría de sobretensión III según IEC 60664
● con grado de ensuciamiento 2 valor asignado690 V
grado de contaminación2
resistencia a tensión de choque valor asignado6 kV
grado de protección IPIP20
resistencia a choques según IEC 60068-2-27onda semi-sinusoidal 15g / 11 ms
resistencia a vibraciones según IEC 60068-2-61 … 6 Hz: 15 mm, 6 … 500 Hz: 2g
vida útil mecánica (ciclos de maniobra) típico10 000 002
vida útil eléctrica (ciclos de maniobra) con AC-15 con 230 V típico100 000
corriente térmica del elemento conmutador con contactos máx.5 A
designaciones de referencia según IEC 81346-2:2009K
precisión de repetición relativa1 %
Directiva RoHS (fecha)05/01/2012
Función del producto
función del producto
● detección de sobreintensidad 1 faseSí
● detección de mínima intensidad 1 faseSí
● principio de corriente de trabajo/corriente de reposo seleccionableSí
● reset externoSí
Circuito de control/ Control por entrada
tipo de corriente de la tensión de alimentación de mandoDC
tensión de alimentación del circuito de mando con AC
● con 50 Hz valor asignado0 ... 0 V
● con 60 Hz valor asignado0 ... 0 V
tensión de alimentación del circuito de mando con DC
● valor asignado24 ... 24 V
frecuencia de la tensión de alimentación para circuito auxiliar y circuito de mando valor asignado0 ... 0 Hz
factor de rango de trabajo tensión de alimentación de mando valor asignado con DC
● valor inicial0,75
● valor final1,25
Tensión de alimentación
frecuencia de la tensión de alimentación valor asignado60 Hz
Circuito de medida
tipo de corriente para vigilanciaAC
corriente medible0,2 ... 10 A
valor de respuesta ajustable para corriente
● 10,2 ... 10 A
● 20,2 ... 10 A
retardo a la excitación ajustable
● en el arranque0 ... 999,9 s
● con rebase por exceso o defecto del valor límite0 ... 999,9 s
histéresis de conmutación ajustable para valor medido de corriente0 ... 3 000 mA
precisión del display digital+/-1 dígito
Precisión
precisión de medida relativa10 %
Comunicación/ Protocolol
protocolo soportado protocolo IO-LinkSí
tasa de transmisión del IO-LinkCOM2 (38,4 kBaud)
tiempo de ciclo punto a punto entre el maestro y el IO-Link Device mín.10 ms
tipo de alimentación vía IO-Link MasterSí
volumen de datos
● del área de direccionamiento de las entradas con transferencia cíclica total4 byte
● del área de direccionamiento de las salidas con transferencia cíclica total2 byte
Circuito de corriente secundario
tensión de alimentación del circuito de mando valor asignado30 ... 18
número de contactos NC conmutación retardada0
número de contactos NA conmutación retardada0
número de contactos conmutados conmutación retardada2
frecuencia de maniobra con contactor 3RT2 máx.5 000 1/h
Circuito de corriente principal
número de polos para circuito principal1
tensión de empleo valor asignado90 ... 690 V
intensidad máxima admisible del relé de salida con AC-15
● con 250 V con 50/60 Hz3 A
● con 400 V con 50/60 Hz3 A
intensidad máxima admisible del relé de salida con DC-13
● con 24 V1 A
● con 125 V0,2 A
● con 250 V0,1 A
intensidad máxima admisible de la salida de semiconductor en modo SIO200 mA
intensidad de empleo con 17 V mín.10 mA
corriente permanente del cartucho fusibles DIAZED del relé de salida4 A
Compatibilidad electromagnética
perturbaciones conducidas
● por burst según IEC 61000-4-42 kV
● por surge conductor-tierra según IEC 61000-4-52 kV
● por surge conductor-conductor según IEC 61000-4-51 kV
acoplamiento de perturbaciones radiadas según IEC 61000-4-310 V/m
descarga electroestática según IEC 61000-4-26 kV descarga en contacto / 8 kV descarga al aire
Separación de potencial
aislamiento galvánico
● entre entrada y salidaSí
● entre salidasSí
● entre alimentación y otros circuitos eléctricosSí
Conexiones/ Bornes
componente del producto borne desmontable para circuito auxiliar y de controlSí
tipo de conexión eléctricaconexión por resorte
tipo de secciones de conductor conectables
● monofilar2x (0,25 ... 1,5 mm²)
● alma flexible con preparación de los extremos de cable2x (0,25 ... 1,5 mm²)
● alma flexible sin preparación de extremos de cable2x (0,25 ... 1,5 mm²)
● con cables AWG monofilar2x (24 ... 16)
● con cables AWG multifilar2x (24 ... 16)
sección de conductor conectable
● monofilar0,25 ... 1,5 mm²
● alma flexible con preparación de los extremos de cable0,25 ... 1,5 mm²
● alma flexible sin preparación de extremos de cable0,25 ... 1,5 mm²
calibre AWG como sección de conductor conectable codificada
● monofilar24 ... 16
● multifilar20 ... 14
Instalación/ fijación/ dimensiones
posición de montajesegún las necesidades del usuario
tipo de fijaciónfijación por abroche
altura103 mm
anchura22,5 mm
profundidad91 mm
distancia que debe respetarse
● para montaje en serie
— hacia adelante0 mm
— hacia atrás0 mm
— hacia arriba0 mm
— hacia abajo0 mm
— hacia un lado0 mm
● a piezas puestas a tierra
— hacia adelante0 mm
— hacia atrás0 mm
— hacia arriba0 mm
— hacia un lado0 mm
— hacia abajo0 mm
● a piezas bajo tensión
— hacia adelante0 mm
— hacia atrás0 mm
— hacia arriba0 mm
— hacia abajo0 mm
— hacia un lado0 mm
Condiciones ambiente
altitud de instalación con altura sobre el nivel del mar máx.2 000 m
temperatura ambiente
● durante el funcionamiento-25 ... +60 °C
● durante el almacenamiento-40 ... +85 °C
● durante el transporte-40 ... +85 °C
Certificados/ Homologaciones

Descargas y manuales

General Product ApprovalEMC

Confirmation

CCC

Manufacturer Declaration

UL

EAC

RCM

Declaration of ConformityTest CertificatesMarine / ShippingotherRailway

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

Special Test Certificate

DNV-GL

Confirmation

Vibration and Shock

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Generador CAx online
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, macros EPLAN, …)
Curva característica: Derating
Última modificación:8/1/2021
Fecha
4/5/2022		Sujeto a cambios
© Copyright Siemens 2022


Datos adicionales

Producto
Número de artículo (número de mercado)3UG4841-2CA40
Descripción de productoRelé de vigilancia digital cos phi y vigilancia de corriente para IO-Link AC 90...690 V, 0,2...10 A Rebase por exceso y rebase por defecto retardo de arranque retardo hasta disparo Histéresis 0,1 a 3,0 A 2 conmutados, bornes de resorte
Familia de productoVigilancia de cos phi y de corriente activa
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local334 / 41H
Factor del metalLAO-----
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : N
Hora de entrega2 Día/Días
Peso neto (kg)0,168 Kg
Dimensión de empaquetado98,00 x 108,00 x 32,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4011209895881
UPC040892871852
Commodity code85364900
LKZ_FDB/ CatalogIDCC-IC10
Grupo de productos5885
Group CodeR711
País de origenChequia
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 01/05/12
Clase de productoA: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Lead monoxide (lead oxide)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Dicyclohexyl phthalate (DCHP)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):

Tris(2-chloroethyl) phosphate (TCEP)

Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.

Clasificaciones
VersiónClasificación
eClass627-37-18-06
eClass7.127-37-18-06
eClass827-37-18-06
eClass927-37-18-06
eClass9.127-37-18-06
ETIM5EC001443
ETIM6EC001443
ETIM7EC001443
ETIM8EC001443
IDEA44727
UNSPSC1439-12-15-21
UNSPSC1539-12-15-21

Datos ETIM

ETIM: EC001443 - Dispositivo de control de potencia activa

Valor Unidad
Ejecución de la conexión eléctrica (EF003961) Conexión de abrazadera con resorte
Tensión de alimentación de control nominal Us a CA 50HZ (EF003978) ['0.0', '0.0']V
Tensión de alimentación de control nominal Us a CA 60HZ (EF003979) ['0.0', '0.0']V
Tensión de alimentación de control nominal Us en CC (EF003980) ['24', '24']V
Tipo de tensión de accionamiento (EF008242) CC
Con abrazaderas extraíbles (EF003340) true
Tensión nominal (EF003977) ['90', '690']V
Corriente de medición (EF008522) ['0.2', '10.0']A
Frecuencia de funcionamiento nominal (EF007024) ['0', '0']Hz
Número de fases (EF000351) 1
Umbral ajustable para coseno de fi (EF003418) ['0.1', '0.99']
Tiempo mínimo de retardo de respuesta permitido (EF008190) 0s
Tiempo máximo de retardo de respuesta permitido (EF008189) 999.9s
Tiempo mínimo de retardo de desconexión ajustable (EF008192) 0s
Tiempo máximo de retardo de desconexión permitido (EF008191) 999.9s
Número de contactos normalmente cerrados (EF008255) 0
Número de contactos normalmente abiertos (EF008256) 0
Número de contactos inversores (EF008257) 2
Anchura (EF000008) 22.5mm
Altura (EF000040) 103.0mm
Profundidad (EF000049) 91.0mm
