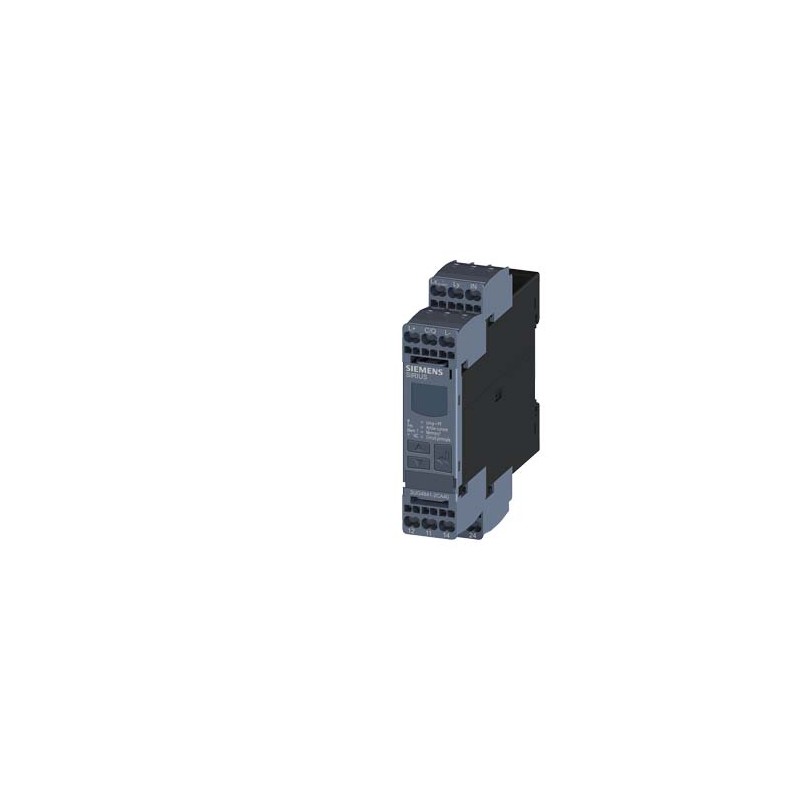

3UG4841-2CA40 SIEMENS Digitales Überwachungsrelais cos phi und Stromüberwachung für IO-Link AC 90...690 V, 0.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

3UG4841-2CA40 SIEMENS Digitales Überwachungsrelais cos phi und Stromüberwachung für IO-Link AC 90...690 V, 0..

3UG4841-2CA40

SIEMENS

Digitales Überwachungsrelais cos phi und Stromüberwachung für IO-Link AC 90...690 V, 0,2...10 A Über- und Unterschreitung Anlaufverzögerungszeit Auslöseverzögerungszeit Hysterese 0,1 bis 3,0 A 2 Wechsler, Federzugtechnik

MONIT DIGITALES ÜBERWACHUNGSRELAIS. VON COS PHI UND STROM FÜR IO-LINK 90 BIS 690V AC, 0,2 BIS 10A MINDESTGRENZEN UND MAXIMALES TIMING WÄHREND DES START-UP-TIMINGS BIS ZUR FEUERHYSTERESE 0,1 BIS 3,0A 2 PENDELN., FEDERKLEMMEN

Mehr Infos


Relais > Wirkleistungsüberwachungsgerät

KONTROLLE UND SCHÜTZE > Funktionsrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von SIEMENS

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten

Digitales Überwachungsrelais cos phi und Stromüberwachung für IO-Link AC 90...690 V, 0,2...10 A Über- und Unterschreitung Anlaufverzögerungszeit Auslöseverzögerungszeit Hysterese 0,1 bis 3,0 A 2 Wechsler, Federzugtechnik
Produkt-MarkennameSIRIUS
Produkt-BezeichnungDigital einstellbares cos phi-Überwachungsrelais
Produkttyp-Bezeichnung3UG4
Allgemeine technische Daten
ProduktfunktionWirkleistungsüberwachungsrelais
Ausführung des DisplaysLCD
Isolationsspannung für Überspannungskategorie III nach IEC 60664
● bei Verschmutzungsgrad 2 Bemessungswert690 V
Verschmutzungsgrad2
Stoßspannungsfestigkeit Bemessungswert6 kV
Schutzart IPIP20
Schockfestigkeit gemäß IEC 60068-2-27Sinushalbwelle 15g / 11 ms
Schwingfestigkeit gemäß IEC 60068-2-61 ... 6 Hz: 15 mm, 6 ... 500 Hz: 2g
mechanische Lebensdauer (Schaltspiele) typisch10 000 002
elektrische Lebensdauer (Schaltspiele) bei AC-15 bei 230 V typisch100 000
thermischer Strom des kontaktbehafteten Schaltelements maximal5 A
Referenzkennzeichen gemäß IEC 81346-2:2009K
relative Wiederholgenauigkeit1 %
RoHS-Richtlinie (Datum)05/01/2012
Produktfunktion
Produktfunktion
● Überstromerkennung 1 PhaseJa
● Unterstromerkennung 1 PhaseJa
● Arbeits-Ruhestromprinzip einstellbarJa
● Reset externJa
Steuerstromkreis/ Ansteuerung
Spannungsart der SteuerspeisespannungDC
Steuerspeisespannung bei AC
● bei 50 Hz Bemessungswert0 ... 0 V
● bei 60 Hz Bemessungswert0 ... 0 V
Steuerspeisespannung bei DC
● Bemessungswert24 ... 24 V
Versorgungsspannungsfrequenz für Hilfs- und Steuerstromkreis Bemessungswert0 ... 0 Hz
Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert bei DC
● Anfangswert0,75
● Endwert1,25
Versorgungsspannung
Versorgungsspannungsfrequenz Bemessungswert60 Hz
Messkreis
Stromart zur ÜberwachungAC
messbarer Strom0,2 ... 10 A
einstellbarer Ansprechwert Strom
● 10,2 ... 10 A
● 20,2 ... 10 A
einstellbare Ansprechverzögerungszeit
● bei Anlauf0 ... 999,9 s
● bei Grenzwertüberschreitung/-unterschreitung0 ... 999,9 s
einstellbare Schalthysterese für Strommesswert0 ... 3 000 mA
Genauigkeit der digitalen Anzeige+/-1 Digit
Genauigkeit
relative Messgenauigkeit10 %
Kommunikation/ Protokoll
Protokoll wird unterstützt IO-Link-ProtokollJa
IO-Link-ÜbertragungsrateCOM2 (38,4 kBaud)
Punkt-zu-Punkt-Zykluszeit zwischen Master und IO-Link Device minimal10 ms
Art der Spannungsversorgung via IO-Link MasterJa
Datenmenge
● des Adressbereichs der Eingänge bei zyklischer Übertragung gesamt4 byte
● des Adressbereichs der Ausgänge bei zyklischer Übertragung gesamt2 byte
Hilfsstromkreis
Steuerspeisespannung Bemessungswert30 ... 18
Anzahl der Öffner verzögert schaltend0
Anzahl der Schließer verzögert schaltend0
Anzahl der Wechsler verzögert schaltend2
Schalthäufigkeit mit Schütz 3RT2 maximal5 000 1/h
Hauptstromkreis
Polzahl für Hauptstromkreis1
Betriebsspannung Bemessungswert90 ... 690 V
Strombelastbarkeit des Ausgangsrelais bei AC-15
● bei 250 V bei 50/60 Hz3 A
● bei 400 V bei 50/60 Hz3 A
Strombelastbarkeit des Ausgangsrelais bei DC-13
● bei 24 V1 A
● bei 125 V0,2 A
● bei 250 V0,1 A
Strombelastbarkeit des Halbleiterausgangs im SIO-Modus200 mA
Betriebsstrom bei 17 V minimal10 mA
Dauerstrom des DIAZED-Sicherungseinsatzes des Ausgangsrelais4 A
Elektromagnetische Verträglichkeit
leitungsgebundene Störeinkopplung
● durch Burst gemäß IEC 61000-4-42 kV
● durch Leiter-Erde Surge gemäß IEC 61000-4-52 kV
● durch Leiter-Leiter Surge gemäß IEC 61000-4-51 kV
feldgebundene Störeinkopplung gemäß IEC 61000-4-310 V/m
elektrostatische Entladung gemäß IEC 61000-4-26 kV Kontaktentladung / 8 kV Luftentladung
Potenzialtrennung
Potenzialtrennung
● zwischen Eingang und AusgangJa
● zwischen den AusgängenJa
● zwischen Spannungsversorgung und anderen StromkreisenJa
Anschlüsse/ Klemmen
Produktbestandteil abnehmbare Klemme für Hilfs- und SteuerstromkreisJa
Ausführung des elektrischen AnschlussesFederzuganschluss
Art der anschließbaren Leiterquerschnitte
● eindrähtig2x (0,25 ... 1,5 mm²)
● feindrähtig mit Aderendbearbeitung2x (0,25 ... 1,5 mm²)
● feindrähtig ohne Aderendbearbeitung2x (0,25 ... 1,5 mm²)
● bei AWG-Leitungen eindrähtig2x (24 ... 16)
● bei AWG-Leitungen mehrdrähtig2x (24 ... 16)
anschließbarer Leiterquerschnitt
● eindrähtig0,25 ... 1,5 mm²
● feindrähtig mit Aderendbearbeitung0,25 ... 1,5 mm²
● feindrähtig ohne Aderendbearbeitung0,25 ... 1,5 mm²
AWG-Nummer als kodierter anschließbarer Leiterquerschnitt
● eindrähtig24 ... 16
● mehrdrähtig20 ... 14
Einbau/ Befestigung/ Abmessungen
Einbaulagebeliebig
BefestigungsartSchnappbefestigung
Höhe103 mm
Breite22,5 mm
Tiefe91 mm
einzuhaltender Abstand
● bei Reihenmontage
— vorwärts0 mm
— rückwärts0 mm
— aufwärts0 mm
— abwärts0 mm
— seitwärts0 mm
● zu geerdeten Teilen
— vorwärts0 mm
— rückwärts0 mm
— aufwärts0 mm
— seitwärts0 mm
— abwärts0 mm
● zu spannungsführenden Teilen
— vorwärts0 mm
— rückwärts0 mm
— aufwärts0 mm
— abwärts0 mm
— seitwärts0 mm
Umgebungsbedingungen
Aufstellungshöhe bei Höhe über NN maximal2 000 m
Umgebungstemperatur
● während Betrieb-25 ... +60 °C
● während Lagerung-40 ... +85 °C
● während Transport-40 ... +85 °C
Approbationen/ Zertifikate

Downloads und Handbücher

allgemeine ProduktzulassungEMV (Elektromagnetische Verträglichkeit)

Bestätigungen

CCC

Herstellererklärung

UL

EAC

RCM

KonformitätserklärungPrüfbescheinigungenMarine / SchiffbauSonstigeRailway

EG/EU-Konformitätsbescheinigung

Typprüfbescheinigung/Werkszeugnis

spezielle Prüfbescheinigungen

DNV-GL

Bestätigungen

Schwingen / Schocken

Weitere Informationen
Information- and Downloadcenter (Kataloge, Broschüren,…)
Industry Mall (Online-Bestellsystem)
CAx-Online-Generator
Service&Support (Handbücher, Betriebsanleitungen, Zertifikate, Kennlinien, FAQs,…)
Bilddatenbank (Produktfotos, 2D-Maßzeichnungen, 3D-Modelle, Geräteschaltpläne, EPLAN Makros, …)
Kennlinien: Derating
letzte Änderung:08.01.2021
Datum:
04.05.2022		Änderungen vorbehalten
© Copyright Siemens 2022


Zusätzliche Daten

Produkt
Artikelnummer3UG4841-2CA40
ArtikelbeschreibungDigitales Überwachungsrelais cos phi und Stromüberwachung für IO-Link AC 90...690 V, 0,2...10 A Über- und Unterschreitung Anlaufverzögerungszeit Auslöseverzögerungszeit Hysterese 0,1 bis 3,0 A 2 Wechsler, Federzugtechnik
ProduktfamilieCos phi- und Wirkstromüberwachung
ProduktstatusPM300:Aktives Produkt
Preisinformationen
Preisgruppe41H
Rohstoffzuschlagsiehe Metallfaktor (Details erhalten Sie in der Hilfe)
MetallfaktorLAO-----
Lieferinformationen
ExportkennzeichenAL : N / ECCN : N
Regellieferzeit ab Werk (Arbeitstage)2 Tag(e)
Nettogewicht pro ME0,168 kg
Verpackungsmaße98,00 x 108,00 x 32,00
Verpackungsmaße EinheitMM
Mengeneinheit (ME)1 Stück
Verpackungsmenge1
Zusätzliche Produktinformationen
EAN4011209895881
UPC040892871852
Statistische Warennummer85364900
Listenkennzeichen (LKZ)CC-IC10
Fabrikategruppe5885
GeschäftsbereichskennzahlR711
UrsprungslandTschechien
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-RichtlinieSeit: 01.05.2012
ProduktklasseA: werkslagermäßiges Standard-Produkt kann innerhalb der Rücknahmefristen zurückgegeben werden.
WEEE (2012/19/EU) RücknahmepflichtJa
REACH Art. 33 Informationspflicht nach aktueller Kandidatenliste

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Tris(2-chlorethyl)phosphat (TCEP)

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Blei

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Dicyclohexylphthalat (DCHP)

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Informationspflicht nach Artikel 33, REACH-Verordnung: Dieses Produkt enthält ein oder mehrere Erzeugnisse, in welchen folgender Stoff der Kandidatenliste in einer Konzentration über 0,1 Massenprozent vorhanden ist:

Bleimonoxid (Bleioxid)

Auf Basis der aktuell vorliegenden Informationen gehen wir davon aus, dass diese Stoffe im Rahmen der bestimmungsgemäßen Verwendung (einschließlich der Entsorgung) des(r) Erzeugnisse(s) (siehe auch Produktdokumentation) kein Risiko darstellen.

Relevante PDF Kataloge
Klassifizierungen
VersionKlassifizierung
eClass627-37-18-06
eClass7.127-37-18-06
eClass827-37-18-06
eClass927-37-18-06
eClass9.127-37-18-06
ETIM5EC001443
ETIM6EC001443
ETIM7EC001443
ETIM8EC001443
IDEA44727
UNSPSC1439-12-15-21
UNSPSC1539-12-15-21

ETIM-Daten

ETIM: EC001443 - Wirkleistungsüberwachungsgerät

Wert Einheit
Ausführung des elektrischen Anschlusses (EF003961) Federzuganschluss
Bemessungssteuerspeisespannung Us bei AC 50 Hz (EF003978) ['0.0', '0.0']V
Bemessungssteuerspeisespannung Us bei AC 60 Hz (EF003979) ['0.0', '0.0']V
Bemessungssteuerspeisespannung Us bei DC (EF003980) ['24', '24']V
Spannungsart zur Betätigung (EF008242) DC
Mit abnehmbaren Klemmen (EF003340) true
Bemessungsspannung (EF003977) ['90', '690']V
Messstrom (EF008522) ['0.2', '10.0']A
Bemessungsbetriebsfrequenz (EF007024) ['0', '0']Hz
Anzahl der Phasen (EF000351) 1
Einstellbarer Ansprechwert für Cos-Phi (EF003418) ['0.1', '0.99']
Min. einstellbare Ansprechverzögerungszeit (EF008190) 0s
Max. zulässige Ansprechverzögerungszeit (EF008189) 999.9s
Min. einstellbare Rückfallverzögerungszeit (EF008192) 0s
Max. zulässige Rückfallverzögerungszeit (EF008191) 999.9s
Anzahl der Kontakte als Öffner (EF008255) 0
Anzahl der Kontakte als Schließer (EF008256) 0
Anzahl der Kontakte als Wechsler (EF008257) 2
Breite (EF000008) 22.5mm
Höhe (EF000040) 103.0mm
Tiefe (EF000049) 91.0mm
