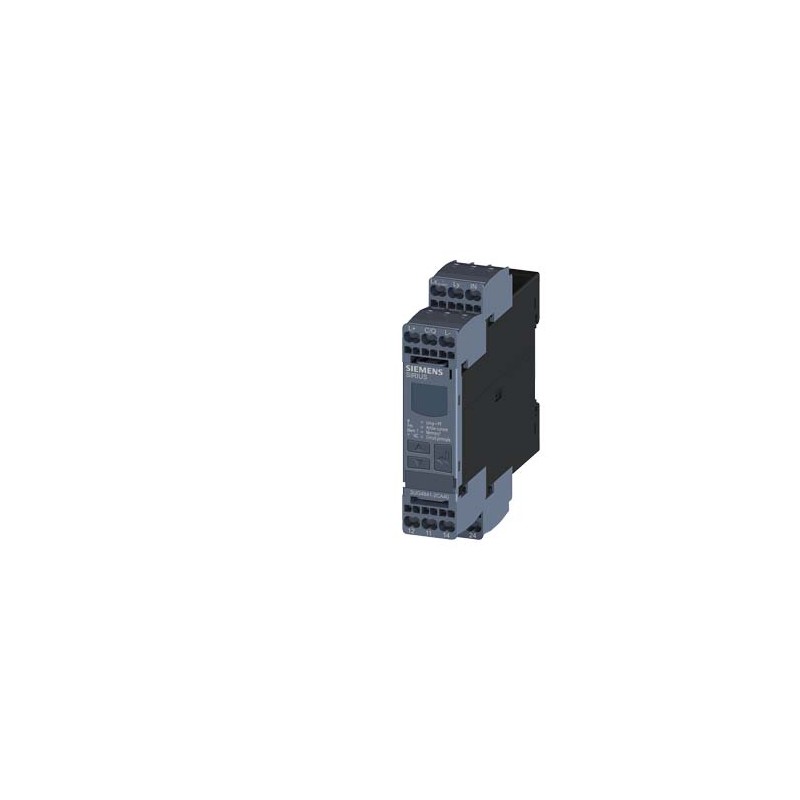

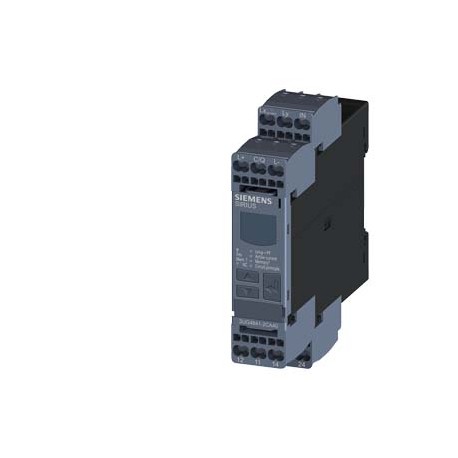

3UG4841-2CA40 SIEMENS Relais numérique de surveillance Surveillance du cos phi et du courant pour IO-Link AC.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3UG4841-2CA40 SIEMENS Relais numérique de surveillance Surveillance du cos phi et du courant pour IO-Link AC..

3UG4841-2CA40

SIEMENS

Relais numérique de surveillance Surveillance du cos phi et du courant pour IO-Link AC 90...690 V, 0,2...10 A Dépassement haut et dépassement bas Temporisation de démarrage temporisation au déclenchement Hystérésis 0,1 à 3,0 A 2 contacts inverseurs, Bornes à ressort

RELAIS DE SURVEILLANCE NUMÉRIQUE MONIT. DE COS PHI ET DE COURANT POUR IO-LINK 90 À 690V AC, LIMITES MINIMALES DE 0,2 À 10A ET SYNCHRONISATION MAXIMALE PENDANT LE TEMPS DE DÉMARRAGE JUSQU’À L’HYSTÉRÉSIS DE TIR 0,1 À 3,0A 2 COMMUTE., BORNES À RESSORT

Plus de détails


Relais > Relais de surveillance de puissance active

CONTRÔLE ET CONTACTEURS > Relais de fonction

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par SIEMENS

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Données techniques

Relais numérique de surveillance Surveillance du cos phi et du courant pour IO-Link AC 90...690 V, 0,2...10 A Dépassement haut et dépassement bas Temporisation de démarrage temporisation au déclenchement Hystérésis 0,1 à 3,0 A 2 contacts inverseurs, Bornes à ressort
nom de marque produitSIRIUS
désignation du produitRelais de surveillance cos phi à réglage numérique
désignation type de produit3UG4
Caractéristiques techniques générales
fonction produitrelais de contrôle de la puissance active
version de l'écranLCD
tension d'isolement pour catégorie de surtension III selon IEC 60664
● pour degré de pollution 2 valeur assignée690 V
degré de pollution2
tension de tenue aux chocs valeur assignée6 kV
degré de protection IPIP20
tenue aux chocs selon IEC 60068-2-27demi-onde sinusoïdale 15g / 11 ms
tenue aux vibrations selon IEC 60068-2-61 … 6 Hz : 15 mm, 6 … 500 Hz : 2g
durée de vie mécanique (cycles de manœuvre) typique10 000 002
durée de vie électrique (Cycles de manœuvre) pour AC-15 pour 230 V typique100 000
courant thermique du élément de contacts avec contact max.5 A
désignation du matériel selon IEC 81346-2:2009K
précision de répétabilité relative1 %
Directive RoHS (date)05/01/2012
Fonction produit
fonction produit
● détection de maximum de courant 1 phaseOui
● détection de minimum de courant 1 phaseOui
● montage à courant de travail/de repos, réglableOui
● Reset externeOui
Circuit de commande/ Commande
type de tension de la tension d'alimentation de commandeDC
tension d'alimentation de commande pour AC
● pour 50 Hz valeur assignée0 ... 0 V
● pour 60 Hz valeur assignée0 ... 0 V
tension d'alimentation de commande pour DC
● valeur assignée24 ... 24 V
fréquence de la tension d'alimentation pour circuits auxiliaire et de commande valeur assignée0 ... 0 Hz
facteur plage de travail tension d'alimentation de commande valeur assignée pour DC
● valeur initiale0,75
● valeur finale1,25
Tension d’alimentation
fréquence de la tension d'alimentation valeur assignée60 Hz
Circuit de mesure
type de courant pour la surveillanceAC
courant mesurable0,2 ... 10 A
valeur de réponse du courant réglable
● 10,2 ... 10 A
● 20,2 ... 10 A
durée de temporisation de réponse réglable
● au démarrage0 ... 999,9 s
● en cas de dépassement de la valeur supérieure/inférieure0 ... 999,9 s
hystérésis de commutation réglable pour la valeur de mesure du courant0 ... 3 000 mA
précision de l'affichage numérique+/-1 digit
Précision
précision relative de mesure10 %
Communication/ Protocole
protocole pris en charge protocole IO-LinkOui
taux de transmission IO-LinkCOM2 (38,4 kBaud)
temps de cycle point à point entre maître et périphérique IO-Link min.10 ms
type d'alimentation en tension par maître IO-LinkOui
volume de données
● de la plage d'adresses des entrées pour transmission cyclique total4 byte
● de la plage d'adresses des sorties pour transmission cyclique total2 byte
Circuit auxiliaire
tension d'alimentation de commande valeur assignée30 ... 18
nombre de contacts NF à commutation retardée0
nombre de contacts NO à commutation retardée0
nombre d'inverseurs à commutation retardée2
fréquence de manœuvres avec contacteur 3RT2 max.5 000 1/h
Circuit principal
nombre de pôles pour circuit principal1
tension d'emploi valeur assignée90 ... 690 V
courant permanent admissible du relais de sortie pour AC-15
● pour 250 V pour 50/60 Hz3 A
● pour 400 V pour 50/60 Hz3 A
courant permanent admissible du relais de sortie pour DC-13
● pour 24 V1 A
● pour 125 V0,2 A
● pour 250 V0,1 A
courant permanent admissible de la sortie statique en mode SIO200 mA
courant d'emploi pour 17 V min.10 mA
courant permanent de la cartouche DIAZED du relais de sortie4 A
Compatibilité électromagnétique
perturbation par conduction
● par salves selon IEC 61000-4-42 kV
● surge conducteur-terre selon IEC 61000-4-52 kV
● surge conducteur-conducteur selon IEC 61000-4-51 kV
champs électromagnétiques rayonnés aux fréquences radioélectriques selon IEC 61000-4-310 V/m
décharge électrostatique selon IEC 61000-4-26 kV décharge au contact / 8 kV décharge dans l'air
Séparation galvanique
séparation galvanique
● entre l'entrée et la sortieOui
● entre les sortiesOui
● entre l'alimentation et les autres circuitsOui
Raccordements/ Bornes
constituant du produit bornier amovible des circuits auxiliaire et de commandeOui
version du raccordement électriqueraccordement par borne à ressort
type de sections de câble raccordables
● âme massive2x (0,25 ... 1,5 mm²)
● âme souple avec embouts2x (0,25 ... 1,5 mm²)
● âme souple sans traitement de l'embout2x (0,25 ... 1,5 mm²)
● pour câbles AWG âme massive2x (24 ... 16)
● pour câbles AWG multibrin2x (24 ... 16)
section de câble raccordable
● âme massive0,25 ... 1,5 mm²
● âme souple avec embouts0,25 ... 1,5 mm²
● âme souple sans traitement de l'embout0,25 ... 1,5 mm²
numéro AWG comme section codée de câble raccordable
● âme massive24 ... 16
● multibrin20 ... 14
Montage/ fixation/ dimensions
position de montageau choix
type de fixationfixation par encliquetage
hauteur103 mm
largeur22,5 mm
profondeur91 mm
distance à respecter
● lors du montage en série
— vers l'avant0 mm
— vers l'arrière0 mm
— vers le haut0 mm
— vers le bas0 mm
— vers le côté0 mm
● aux pièces mises à la terre
— vers l'avant0 mm
— vers l'arrière0 mm
— vers le haut0 mm
— vers le côté0 mm
— vers le bas0 mm
● aux pièces sous tension
— vers l'avant0 mm
— vers l'arrière0 mm
— vers le haut0 mm
— vers le bas0 mm
— vers le côté0 mm
Conditions ambiantes
altitude d'implantation pour altitude au-dessus de max.2 000 m
température ambiante
● en service-25 ... +60 °C
● à l'entreposage-40 ... +85 °C
● pendant le transport-40 ... +85 °C
Certificats/ homologations

Téléchargements et manuels

General Product ApprovalEMC

Confirmation

CCC

Manufacturer Declaration

UL

EAC

RCM

Declaration of ConformityTest CertificatesMarine / ShippingotherRailway

EC/EU-Declaration of Conformity

Type Test Certificates/Test Report

Special Test Certificate

DNV-GL

Confirmation

Vibration and Shock

Autres informations
Information- and Downloadcenter (Catalogues, Brochures,…)
Industry Mall (système de commande en ligne)
Générateur CAx en ligne
Service&Support (manuels, certificats, caractéristiques, questions fréquentes FAQ, etc.)
Banque de données images (photos des produits, schémas cotés 2D, modèles 3D, schémas des connexions, macros EPLAN, …)
Courbe caractéristique: Déclassement
dernière modification :08/01/2021
Date
04/05/2022		Sous réserve de modifications
© Copyright Siemens 2022


Données supplémentaires

Produit
Numéro d'article3UG4841-2CA40
Description d'articleRelais numérique de surveillance Surveillance du cos phi et du courant pour IO-Link AC 90...690 V, 0,2...10 A Dépassement haut et dépassement bas Temporisation de démarrage temporisation au déclenchement Hystérésis 0,1 à 3,0 A 2 contacts inverseurs, Bornes à ressort
Famille de produitSurveillance de cos phi et du courant actif
Cycle de vie du produit (PLM)PM300:Active Product
Données Prix
Groupe de prix41H
Coefficient MetalLAO-----
Informations Livraison
Caractéristiques d'exportationAL : N / ECCN : N
Délai Appro Fsseur (hors transport)2 Jour(s)
Poids Net par quantité0.168 kg
Dimension emballage98.00 x 108.00 x 32.00
Unité de mesure de l'emballageMM
Quantité1 Pc
Quantité par emballage1
Informations produit supplémentaires
EAN4011209895881
UPC040892871852
N° d'Export85364900
Rubrique catalogue (PDF)CC-IC10
Groupe de produit5885
Group CodeR711
Pays d'origineRep.Tchèque
Conformité à la directive RoHSConforme directive RoHS depuis :: 01.05.2012
Classe de produitA: Produit standard qui peut être nous être retourné (sous réserve du respect de nos conditions de retour et reprise de matériel)
Directive environnementale DEEE :Oui
Art. 33 REACH : Obligation d'information sur la liste des substances candidates

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Lead monoxide (lead oxide)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Dicyclohexyl phthalate (DCHP)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Ce produit comprend un ou plusieurs articles dans lesquels la substance suivante de la liste candidate (écrite en anglais) est présente contenue dans des concentrations supérieures à 0,1% poids / poids (p/p):

Tris(2-chloroethyl) phosphate (TCEP)

Sur la base des informations actuellement disponibles, nous estimons que ces substances ne présentent aucun risque si les articles sont utilisés comme prévu (y compris l'élimination). Veuillez également consulter la documentation du produit.

Classification
VersionClassification
eClass627-37-18-06
eClass7.127-37-18-06
eClass827-37-18-06
eClass927-37-18-06
eClass9.127-37-18-06
ETIM5EC001443
ETIM6EC001443
ETIM7EC001443
ETIM8EC001443
IDEA44727
UNSPSC1439-12-15-21
UNSPSC1539-12-15-21

Données ETIM

ETIM: EC001443 - Relais de surveillance de puissance active

Valeur Unité
finition du raccordement électrique (EF003961) raccordement par borne à ressort
tension d'alimentation de courant nominal Us à CA 50 Hz (EF003978) ['0.0', '0.0']V
tension d'alimentation de courant nominal Us à CA 60 Hz (EF003979) ['0.0', '0.0']V
tension d'alimentation de courant nominal Us CC (EF003980) ['24', '24']V
type de tension d'actionnement (EF008242) DC
avec pinces amovibles (EF003340) true
tension assignée (Ue) (EF003977) ['90', '690']V
courant de mesure (EF008522) ['0.2', '10.0']A
fréquence de fonctionnement nominale (EF007024) ['0', '0']Hz
nombre de phases (EF000351) 1
valeur de fonctionnement réglable pour Cos-Phi (EF003418) ['0.1', '0.99']
délai de temporisation du déclenchement min. réglable (EF008190) 0s
délai de temporisation du déclenchement max. admissible (EF008189) 999.9s
délai de retardement du déclenchement min. réglable (EF008192) 0s
délai de retardement du déclenchement max. admissible (EF008191) 999.9s
nombre de contacts en tant que contacts à ouverture (EF008255) 0
nombre de contacts en tant que contacts à fermeture (EF008256) 0
nombre de contacts en tant qu'inverseurs (EF008257) 2
largeur (EF000008) 22.5mm
hauteur (EF000040) 103.0mm
profondeur (EF000049) 91.0mm
