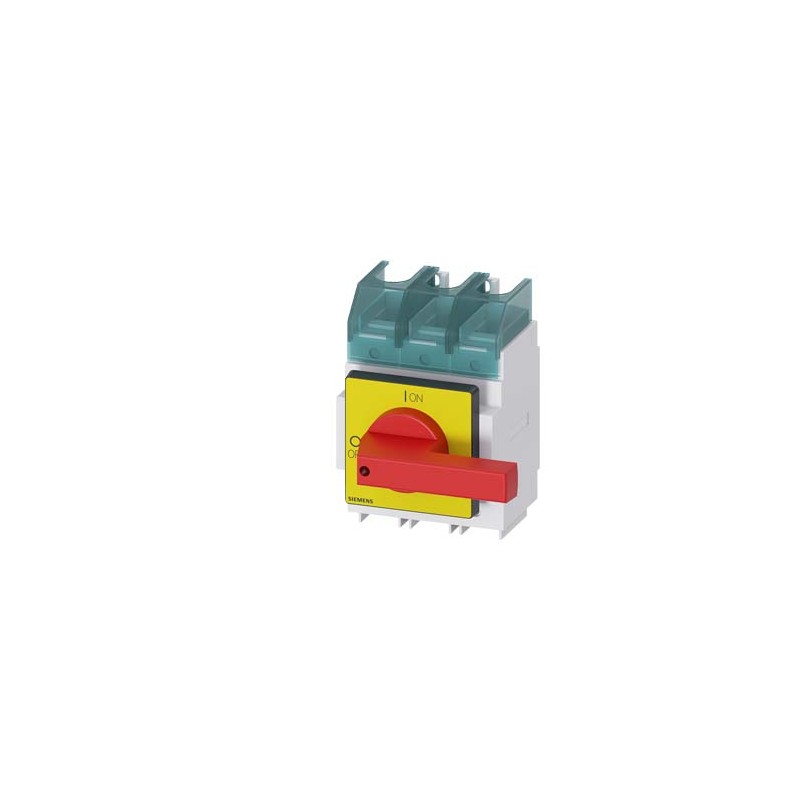

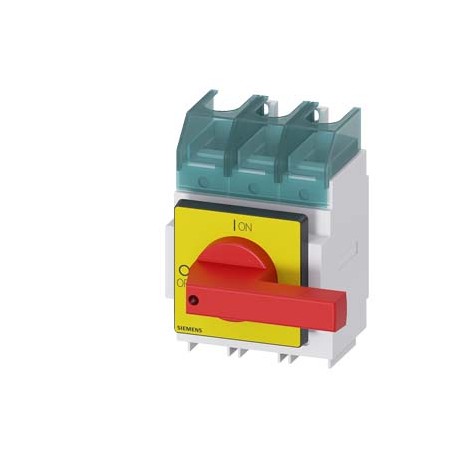

3LD2330-0TK13 SIEMENS SENTRON, interruptor-seccionador 3LD, Pulsador de parada de emergencia, 3 polos, Iu: 1.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

3LD2330-0TK13 SIEMENS SENTRON, interruptor-seccionador 3LD, Pulsador de parada de emergencia, 3 polos, Iu: 1..

3LD2330-0TK13

SIEMENS

SENTRON, interruptor-seccionador 3LD, Pulsador de parada de emergencia, 3 polos, Iu: 160 A, Potencia de empleo / con AC-23 A a 400 V: 75 kW, montaje en armarios de distribución, accionamiento de muletilla, rojo/amarillo, Manilla directamente en el interruptor

INTERRUPTOR PRINCIPAL DE 3 POLOS FIJACION EN LA BASE ACCIONAM. PALANCA ROJA/AMARILLA IU=160A P/AC-23A PARA 400V=75KW

Más detalles


Interruptores de baja tensión > Seccionador

DISTRIBUCIÓN Y PROTECCIONES EN BAJA TENSIÓN > Desconectadores y Seccionadores

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de SIEMENS

Precio total: $511.63
Precio unitario: $511.63

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Datos técnicos

SENTRON, interruptor-seccionador 3LD, Pulsador de parada de emergencia, 3 polos, Iu: 160 A, Potencia de empleo / con AC-23 A a 400 V: 75 kW, montaje en armarios de distribución, accionamiento de muletilla, rojo/amarillo, Manilla directamente en el interruptor
La versión
nombre comercial del productoSENTRON
designación del productoInterruptor-seccionador 3FD
tipo de productoInterruptor de parada de emergencia
tipo de display / para indicador de posición modo manual1 ON - 0 OFF
tipo de elemento de accionamientomuletilla
tipo de mangoAccionamiento de muletilla rojo/amarillo
tipo de accionamiento de conmutación / accionamiento del motorNo
Datos técnicos generales
número de polos3
diseño del equipomontaje fijo
diseño del interruptorMontaje en armarios de distribución
tamaño del interruptor seccionador5
vida útil mecánica (ciclos de maniobra) / típico100 000
vida útil eléctrica (ciclos de maniobra)
● con AC-23 A / con 690 V6 000
valor I2t / con interruptor cerrado / con 690 V / en combinación interruptor + fusible gG / máx.185 kA2.s
valor I2t de paso / con interruptor cerrado / con 440 V / en combinación interruptor + fusible gG / máx.185 kA2.s
frecuencia de maniobra / máx.50 1/h
Voltaje
tensión de aislamiento / valor asignado690 V
resistencia a tensión de choque / valor asignado8 kV
Clase de protección
grado de protección IPIP40
grado de protección IP / frontalIP40
Disipación
pérdidas [W]
● con valor asignado de la intensidad / con AC / en estado operativo caliente / por polo36 W
● por conductor / típico36 W
Electricidad
intensidad de empleo
● con 40 °C / valor asignado160 A
● con 45 °C / valor asignado160 A
● con 50 °C / valor asignado160 A
● con 55 °C / valor asignado160 A
● con AC / valor asignado160 A
● con AC-23 A / con 400 V / valor asignado132 A
● con AC-21 / con 690 V / valor asignado160 A
● con AC-21 A / con 240 V / valor asignado160 A
● con AC-21 A / con 440 V / valor asignado160 A
intensidad de empleo / del fusible conectado aguas arriba / valor asignado160 A
intensidad de paso / con interruptor cerrado
● con 440 V / en combinación interruptor + fusible gG / máx.15 kA
● con 690 V / en combinación interruptor + fusible gG / máxima admisible15 kA
Circuito principal
potencia de empleo
● con AC-23 A / con 240 V / valor asignado132 kW
● con AC-23 A / con 400 V / valor asignado132 kW
● con AC-23 A / con 440 V / valor asignado132 kW
● con AC-23 A / con 690 V / valor asignado45 kW
● con AC-3 / con 240 V / valor asignado35 kW
● con AC-3 / con 400 V / valor asignado50 kW
● con AC-3 / con 690 V / valor asignado37 kW
intensidad de empleo / valor asignado160 A
Circuito auxiliar
número de contactos conmutados / para contactos auxiliares0
número de contactos NC / para contactos auxiliares0
número de contactos NA / para contactos auxiliares0
tensión de empleo / de los contactos auxiliares / con AC / máx.500 V
corriente permanente / del contacto auxiliar / valor asignado10 A
tensión de aislamiento / del interruptor auxiliar / valor asignado500 V
Idoneidad
aptitud para uso
● interruptor principalSí
● interruptor seccionadorSí
● pulsador de paro de emergenciaSí
● interruptor de seguridadSí
● interruptor para mantenimiento/reparaciónSí
Apariencia
color / del actuadorrojo
Detalles del producto
● propiedad del producto / enclavable en la posición DESSí
número de candados / máx.3
diámetro del arco / de los candados / mín.4 mm
diámetro del arco / de los candados / máx.6 mm
ampliación del producto / opcional
● accionamiento del motorNo
● disparador de tensiónNo
Cortocircuito
corriente de cortocircuito condicional / con protección de red
● con 690 V / mediante fusible gG / valor asignado50 kA
según UL
intensidad de empleo / con AC / según UL 508/UL 60947-4-1 / valor nominal180 A
tensión de empleo / con AC / con 50/60 Hz / según UL 508/UL 60947-4-1 / valor asignado600 V
potencia activa [hp] / con AC / con 480 V / según UL 508/UL 60947-4-1 / valor asignado75
potencia activa [hp] / con AC / con 600 V / según UL 508/UL 60947-4-1 / valor asignado50
corriente de breve duración soportable (SCCR) / con 600 V / según UL 508/UL 60947-4-110 kA
corriente permanente / del fusible conectado aguas arriba / según UL / valor asignado200 A
tipo de fusible / según ULRK5
Número
número de contactos NC conectables / para contactos auxiliares / adosables / máx.2
número de contactos NA conectables / para contactos auxiliares / adosables / máx.4
número de contactos conmutados conectables / para contactos auxiliares / adosables / máx.0
Conexiones
calibre AWG / como sección de conductor conectable codificada / monofilar
● mín.1
tipo de secciones de conductor conectables / para conductores de Cu
● monofilar1x (16...185 mm²)
● alma flexible / con preparación de los extremos de cable1x (16...150 mm²)
● multifilar1x (16...185 mm²)
tipo de secciones de conductor conectables / para contactos auxiliares
● monofilar2x (0,75 ... 2,5 mm²), 1x 4 mm²
● alma flexible / con preparación de los extremos de cable2x (0,75 ... 1,5 mm²), 1x 2,5 mm²
● multifilar2x (0,75 ... 2,5 mm²), 1x 4 mm²
tipo de conexión eléctrica
● para circuito principalborne de caja
● para contactos auxiliaresbornes de conexión
Requerimientos
tipo de cartucho fusible
● para protección contra cortocircuitos del circuito principal / necesariofusible gL/gG: 160 A
● para protección contra cortocircuitos del bloque de contactos auxiliares / necesariofusible gL/gG: 10 A
Diseño Mecánico
altura169 mm
anchura112 mm
profundidad94 mm
tipo de fijaciónIncorporable de montaje fijo
tipo de fijación
● montaje frontal con fijación de 4 orificiosNo
● montaje frontal con fijación centralNo
● montaje sobre perfilNo
peso neto2 048 g
Condiciones ambientales
temperatura ambiente / durante el funcionamiento
● mín.-25 °C
● máx.55 °C
temperatura ambiente / durante el almacenamiento / mín.-25 °C

Descargas y manuales

General Product ApprovalDeclaration of Conformity

CSA

Confirmation

CCC

UL

EAC

EC/EU-Declaration of Conformity

Declaration of ConformityTest Certificatesother

UK Declaration of Conformity

Special Test Certificate

Type Test Certificates/Test Report

Environmental Confirmations

Miscellaneous

Más información
Information- and Downloadcenter (Catálogos, Folletos,…)
Industry Mall (sistema de pedido online)
Service&Support (Manuales, certificados, características, FAQ,…)
Base de datos de imágenes (fotos de producto, dibujos acotados 2D, modelos 3D, esquemas de conexiones, …)
CAx-Online-Generator
Tender specifications
Fecha
15/5/2022


Datos adicionales

Producto
Número de artículo (número de mercado)3LD2330-0TK13
Descripción de productoSENTRON, interruptor-seccionador 3LD, Pulsador de parada de emergencia, 3 polos, Iu: 160 A, Potencia de empleo / con AC-23 A a 400 V: 75 kW, montaje en armarios de distribución, accionamiento de muletilla, rojo/amarillo, Manilla directamente en el interruptor
Familia de productoAparatos base
Ciclo de vida del producto (PLM)PM300:Producto activo
Datos de precio
Grupo de precios / Grupo de precios de Casa Matriz y local33N / 1CL
Factor del metalLAO-----
Información de entrega
Regulaciones de control de exportaciónAL : N / ECCN : N
Hora de entrega130 Día/Días
Peso neto (kg)2,048 Kg
Dimensión de empaquetado220,00 x 300,00 x 195,00
Unidad de tamaño de paquete de medidaMM
Unidad de medida1 pieza
Cantidad por paquete1
Información adicional del producto
EAN4011209786974
UPC040892595949
Commodity code85365080
LKZ_FDB/ CatalogIDLV10.1
Grupo de productos5887
Group CodeP360
País de origenAlemania
Compliance with the substance restrictions according to RoHS directiveConforme con RoHS desde: 06/12/08
Clase de productoA: producto estándar que es un artículo común puede ser devuelto dentro del período de devolución
Categoría obligatoria de devolución del equipamiento eléctrico y electrónico tras su usoSí
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Clasificaciones
VersiónClasificación
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM5EC000216
ETIM6EC000216
ETIM7EC000216
ETIM8EC000216
UNSPSC1439-12-22-05
UNSPSC1539-12-22-33

Datos ETIM

ETIM: EC000216 - Seccionador

Valor Unidad
Ejecución como interruptor principal (EF006981) true
Ejecución como interruptor de mantenimiento/reparación (EF006986) true
Ejecución como interruptor de seguridad (EF006985) true
Ejecución como dispositivo de parada de emergencia (EF006959) true
Ejecución como conmutador-inversor (EF009408) false
Número de interruptores (EF005586) 1
Tensión de funcionamiento nominal máxima Ue CA (EF007355) 690V
Intensidad nominal permanente Iu (EF001389) 160.0A
Corriente permanente asignada a AC-23, 400 V (EF011777) -A
Corriente permanente asignada con AC-21, 400 V (EF009165) 160A
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) 50.0kW
Resistencia de corriente nominal de corta duración Icw (EF007050) 4.0kA
Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) 0.132kW
Número de polos (EF001391) 3
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Accionamiento motorizado opcional (EF007386) false
Accionamiento motorizado integrado (EF006697) false
Liberación de tensión opcional (EF007491) false
Construcción del dispositivo (EF008240) Técnica integrada fija para dispositivo integrado
Adecuado para montaje en suelo (EF007243) FALSE
Adecuado para montaje frontal de 4 orificios (EF007247) false
Adecuado para montaje frontal central (EF007248) false
Adecuado para la instalación del distribuidor (EF007262) true
Adecuado para montaje intermedio (EF007264) true
Color del elemento de accionamiento (EF007167) Rojo
Ejecución del elemento accionador (EF006976) Intercambio
Bloqueable (EF006281) true
Tipo de conexión del circuito de corriente principal (EF006819) Abrazadera de bastidor
Grado de protección (IP), frontal (EF003118) IP40
Grado de protección (NEMA) (EF011959) Otros
Tensión de funcionamiento nominal (EF001435) -V
Poder de corte a 400 V (EF009166) -kW
Corriente nominal de cortocircuito condicional Iq (EF001444) -kA
