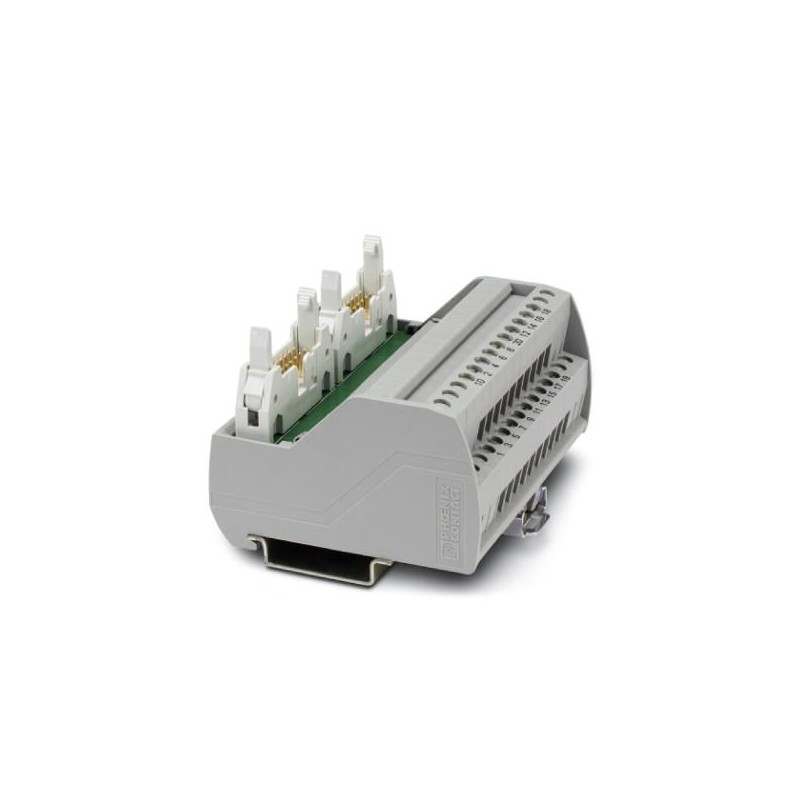

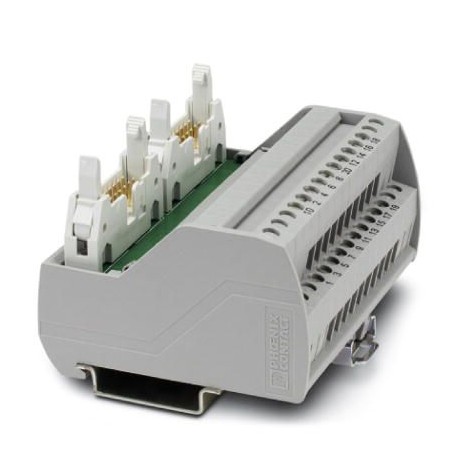

VIP-2/SC/2FLK14/AB-1756 2322333 PHOENIX CONTACT Módulo de interfaces VARIOFACE COMPACT LINE para sistemas Al..
VIP-2/SC/2FLK14/AB-1756
2322333
PHOENIX_CONTACT
Producto bajo demanda, no admite devolución.
Módulo de interfaces VARIOFACE COMPACT LINE para sistemas Allen-Bradley® ControlLogix®, con rotulación específica para ControlLogix, número de polos: 2 x 14, anchura del módulo 80,6 mm.
Controladores industriales (PLC) > Módulo de transferencia
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2322333 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK2381 - |
| Página del catálogo | Página 475 (C_5_2017) |
| EAN | 4046356451734 |
| Peso por unidad (sin incluir el embalaje) | 158,600 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | US (Estados Unidos) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
Generalidades
| Tensión de servicio máx. admisible | 60 V AC/DC |
|---|---|
| Corriente máx. admisible (por derivación) | 1 A |
| Número de polos | 14 |
| Indicación de estado | No |
| Posición para el montaje | discrecional |
Datos de conexión, conex. 1
| Denominación Conexión | Nivel de campo |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M 3 |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
Datos de conexión, conex. 2
| Denominación Conexión | Nivel de control |
|---|---|
| Tipo de conexión | Conector macho IDC/FLK |
| Número de conexiones | 2 |
| Número de polos | 14 |
| Paso | 2,54 mm |
Sistema de mando soportado
| Control | ALLEN-BRADLEY ControlLogix |
|---|---|
| - tarjeta E/S adecuada | 1756-IN16 |
| 1756-IA8D | |
| 1756-IA16 | |
| 1756-IB16 | |
| 1756-IC16 | |
| 1756-OB16E | |
| 1756-IF6I | |
| 1756-IR6I | |
| 1756-IT6I | |
| 1756-OF4 | |
| 1756-OF6CI | |
| 1756-OF6VI | |
| 1756-OF8 | |
| 1756-PLS | |
| 1756-IF6H | |
| 1756-IF6CIS | |
| 1756-OF8H | |
| Control | HONEYWELL Experion PKS C200 |
| - tarjeta E/S adecuada | TC-IDX 081 |
| TC-IDA 161 | |
| TC-IAH 061 | |
| TC-IXR 061 | |
| TC-IXL 061 | |
| TC-OAH 061 | |
| TC-OAV 061 | |
| TC-OAV 081 |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Normas/especificaciones | IEC 60664 |
| DIN EN 50178 | |
| Tensión transitoria de dimensionamiento | 0,6 kV |
| Grado de polución | 2 |
| Categoría de sobretensiones | II |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127250300eCl@ss 6.027242600eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Característica | Valor |
|---|---|
| Ejecución de conexión eléctrica, lado de campo (EF005525) | Conexión roscada |
| Ejecución de la conexión eléctrica, control lateral (EF008549) | Terminal de palas |
| Número de polos (EF001391) | 14 |
| Tensión nominal (EF000228) | 25 V |
| Corriente nominal (EF000227) | 1 A |
| Profundidad (EF000049) | 56 mm |
| Anchura (EF000008) | 80.6 mm |
| Altura (EF000040) | 65.5 mm |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
