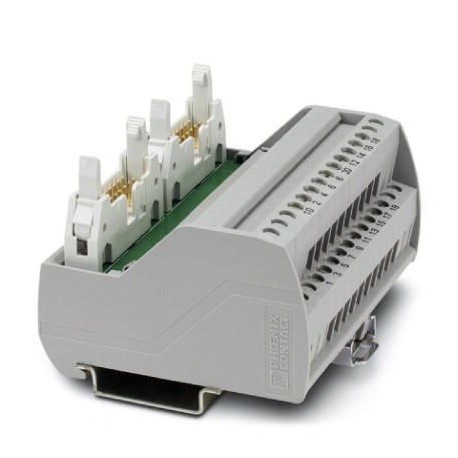

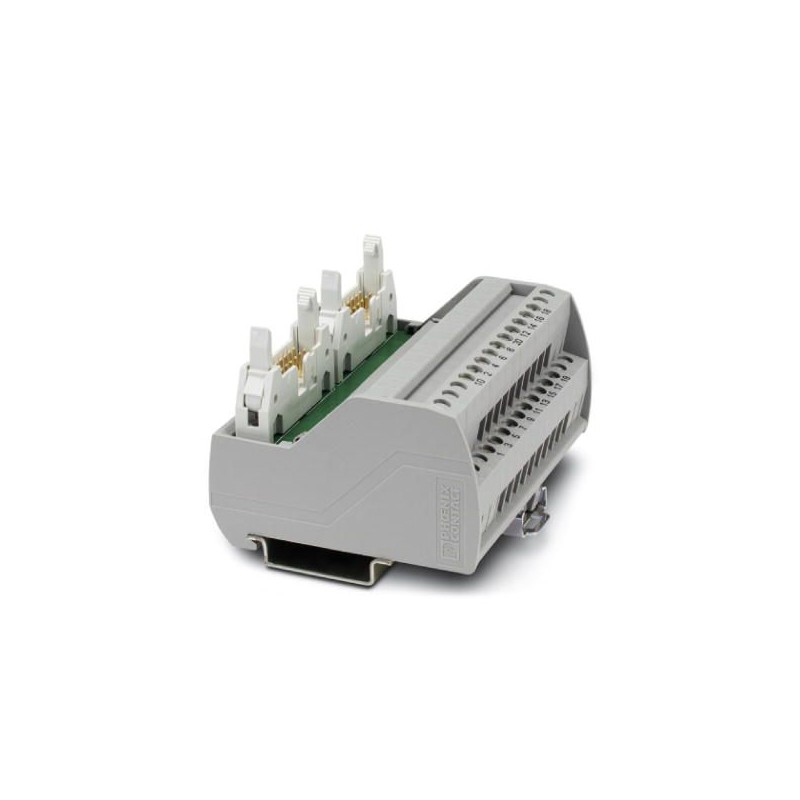

VIP-2/SC/2FLK14/AB-1756 2322333 PHOENIX CONTACT Module passif
VIP-2/SC/2FLK14/AB-1756
2322333
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Module passif
Module d’interface VARIOFACE COMPACT LINE pour les systèmes Allen-Bradley® ControlLogix®, avec étiquetage spécifique à ControlLogix ; nombre de pôles 2 x 14 ; Largeur du module 80,6 mm.
Commande industrielle API > Module de transfert
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2322333 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 475 (C-5-2017) |
| GTIN | 4046356451734 |
| Poids par pièce (hors emballage) | 0,159 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | US (Etats-Unis) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
Généralités
| Tension de service max. admissible | 60 V AC/DC |
|---|---|
| Courant max. admissible (par branche) | 1 A |
| Nombre de pôles | 14 |
| Affichage d'état | Non |
| Emplacement pour le montage | indifférent |
Caractéristiques de raccordement 1
| Dénomination connexion | Niveau terrain |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M 3 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
Caractéristiques de raccordement 2
| Dénomination connexion | Niveau des automates |
|---|---|
| Type de raccordement | IDC/FLK connecteur mâle |
| Nombre de connexions | 2 |
| Nombre de pôles | 14 |
| Pas | 2,54 mm |
Commande prise en charge
| Commande | ALLEN-BRADLEY ControlLogix |
|---|---|
| - carte d'E/S adaptée | 1756-IN16 |
| 1756-IA8D | |
| 1756-IA16 | |
| 1756-IB16 | |
| 1756-IC16 | |
| 1756-OB16E | |
| 1756-IF6I | |
| 1756-IR6I | |
| 1756-IT6I | |
| 1756-OF4 | |
| 1756-OF6CI | |
| 1756-OF6VI | |
| 1756-OF8 | |
| 1756-PLS | |
| 1756-IF6H | |
| 1756-IF6CIS | |
| 1756-OF8H | |
| Commande | HONEYWELL Experion PKS C200 |
| - carte d'E/S adaptée | TC-IDX 081 |
| TC-IDA 161 | |
| TC-IAH 061 | |
| TC-IXR 061 | |
| TC-IXL 061 | |
| TC-OAH 061 | |
| TC-OAV 061 | |
| TC-OAV 081 |
Normes et spécifications
| Connexion selon la norme | CUL |
|---|---|
| Normes/Prescriptions | CEI 60664 |
| DIN EN 50178 | |
| Tension de choc assignée | 0,6 kV |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127250300eCl@ss 6.027242600eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Caractéristique | Valeur |
|---|---|
| Finition raccordement électrique, côté champ (EF005525) | Borne à vis |
| Finition raccordement électrique, côté commande (EF008549) | Fiche plate |
| Nombre de pôles (EF001391) | 14 |
| Tension assignée (EF000228) | 25 V |
| Courant nominal assigné (EF000227) | 1 A |
| Profondeur (EF000049) | 56 mm |
| Largeur (EF000008) | 80.6 mm |
| Hauteur (EF000040) | 65.5 mm |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
