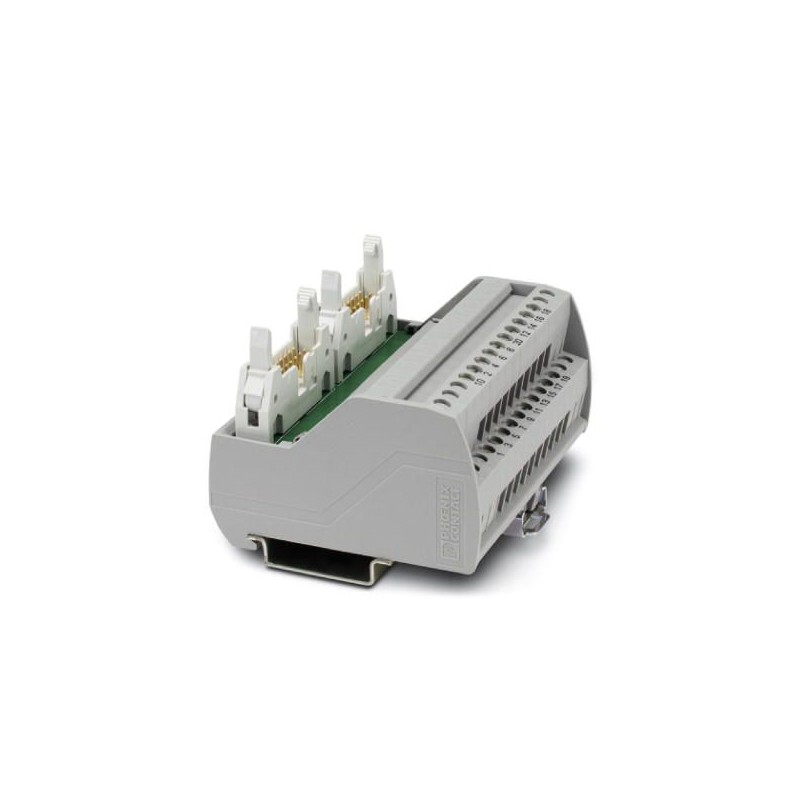

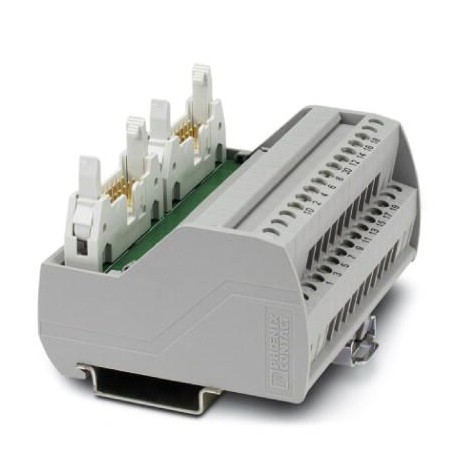

VIP-2/SC/2FLK14/AB-1756 2322333 PHOENIX CONTACT Modulo passivo
VIP-2/SC/2FLK14/AB-1756
2322333
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Modulo passivo
Modulo di interfaccia VARIOFACE COMPACT LINE per sistemi ControlLogix® Allen-Bradley®, con etichettatura specifica per ControlLogix; numero di poli 2 x 14; Larghezza modulo 80,6 mm.
sistemi di controllo industriali (PLC) > modulo di interfaccia
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2322333 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK2381 - |
| Pagina catalogo | Pagina 475 (C_5_2017) |
| GTIN | 4046356451734 |
| Peso per pezzo (confezione esclusa) | 158,600 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | US (Stati Uniti) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
Generalità
| Tensione d’esercizio max. ammessa | 60 V AC/DC |
|---|---|
| Corrente max. ammessa (per segnale) | 1 A |
| N. poli | 14 |
| Segnalazione stato | No |
| Posizione d'installazione | a scelta |
Dati di connessione connessione 1
| Denominazione collegamento | Livello di campo |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M 3 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Dati di connessione connessione 2
| Denominazione collegamento | Livello di controllo |
|---|---|
| Collegamento | Connettore maschio IDC/FLK |
| Numero collegamenti | 2 |
| N. poli | 14 |
| Passo | 2,54 mm |
Controllore supportato
| Controllore | ALLEN-BRADLEY ControlLogix |
|---|---|
| - scheda I/O adatta | 1756-IN16 |
| 1756-IA8D | |
| 1756-IA16 | |
| 1756-IB16 | |
| 1756-IC16 | |
| 1756-OB16E | |
| 1756-IF6I | |
| 1756-IR6I | |
| 1756-IT6I | |
| 1756-OF4 | |
| 1756-OF6CI | |
| 1756-OF6VI | |
| 1756-OF8 | |
| 1756-PLS | |
| 1756-IF6H | |
| 1756-IF6CIS | |
| 1756-OF8H | |
| Controllore | HONEYWELL Experion PKS C200 |
| - scheda I/O adatta | TC-IDX 081 |
| TC-IDA 161 | |
| TC-IAH 061 | |
| TC-IXR 061 | |
| TC-IXL 061 | |
| TC-OAH 061 | |
| TC-OAV 061 | |
| TC-OAV 081 |
Normative e prescrizioni
| Attacco a norma | CUL |
|---|---|
| Norme/Disposizioni | IEC 60664 |
| DIN EN 50178 | |
| Tensione impulsiva di dimensionamento | 0,6 kV |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | II |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127250300eCl@ss 6.027242600eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico, lato esterno (EF005525) | raccordo a vite |
| tipo di collegamento elettrico, lato comando (EF008549) | spina piatta |
| numero di poli (EF001391) | 14 |
| tensione nominale (EF000228) | 25 V |
| corrente nominale (EF000227) | 1 A |
| profondità (EF000049) | 56 mm |
| larghezza (EF000008) | 80.6 mm |
| altezza (EF000040) | 65.5 mm |
| modo di montaggio (EF000003) | guida DIN 35 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2322333-VIP-2/SC/2FLK14/AB-1756 | 115 Kbytes |
|
