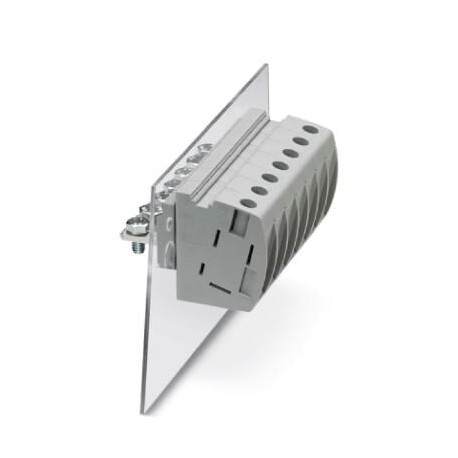

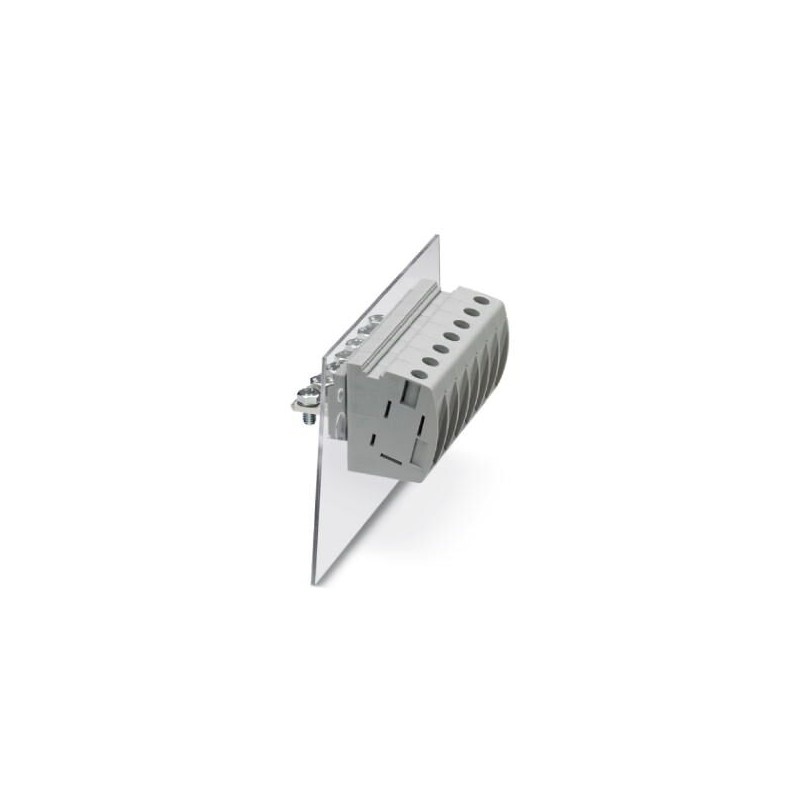

UW 25-POT BK 1036567 PHOENIX CONTACT Conector pasamuros, número de polos: 1
UW 25-POT BK
1036567
PHOENIX_CONTACT
25
Conector pasamuros, número de polos: 1
Borne pasamuros, tipo de conexión: Conexión por tornillo con cápsula de tracción, Conexión por terminal, número de polos: 1, corriente de carga: 101 A, sección: 6 mm² - 35 mm², dirección de conexión del conductor con respecto a la dirección de enchufe: 0 °, anchura: 15,1 mm
Borne pasamuros, número de polos: 1
Bloques de terminales > Terminal de alimentación
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1036567 |
|---|---|
| Unidad de embalaje | 25 pcs |
| Clave de venta | AABFDA - |
| Cantidad de pedido mínima | 25 pcs |
| EAN | 4055626560441 |
| Peso por unidad (sin incluir el embalaje) | 54,100 g |
| Número de tarifa arancelaria | 85369010 |
Propiedades del artículo
| Abreviatura | Borne pasamuros |
|---|---|
| Familia de artículos | UW 25-POT |
| Paso | 15,1 mm |
| Número de polos | 1 |
| Tipo de conexión | Conexión por tornillo con cápsula de tracción |
| Número de conexiones | 2 |
| Número de potenciales | 1 |
Capacidad de conexión exterior
| Tipo de conexión | Conexión por tornillo con cápsula de tracción |
|---|---|
| Dirección de conexión del conductor con respecto a la dirección de enchufe | 0 ° |
| Sección de conductor rígido | 6 mm² ... 35 mm² |
| Sección de conductor flexible | 10 mm² ... 25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 4 mm² ... 25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico | 4 mm² ... 25 mm² |
| 2 conductores con la misma sección, rígidos | 2,5 mm² ... 10 mm² |
| 2 conductores con la misma sección, flexibles | 4 mm² ... 10 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico | 2,5 mm² ... 10 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico | 2,5 mm² ... 10 mm² |
| Calibre macho | B7 |
| Longitud de pelado | 19 mm |
| Par de apriete | 4 Nm ... 4,5 Nm |
Capacidad de conexión interior
| Tipo de conexión | Conexión por terminal |
|---|---|
| Dirección de conexión del conductor con respecto a la dirección de enchufe | 0 ° |
Datos del material - contacto
| Observación | Conforme a WEEE/RoHS, sin filamentos según IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material contacto | Aleación de Cu |
| Características de la superficie | estañado |
Datos del material - carcasa
| Aislamiento | PA |
|---|---|
| Grupo material aislante | I |
| CTI según IEC 60112 | 600 |
| Clase de combustibilidad según UL 94 | V0 |
| Número de inflamabilidad de filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de inflamación de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| Temperatura del ensayo de la dureza por bolas según EN 60695-10-2 | 125 °C |
Indicaciones de embalaje
| Unidad de embalaje | 25 |
|---|---|
| Denominación Unidades de embalaje | Unidades |
Indicaciones generales de producto
| Tipo de observación | Nota sobre seguridad |
|---|---|
| Nota sobre la aplicación | |
| Observación | El embudo de guiado de cables no es seguro al contacto con los dedos. Nunca conecte o desconecte los bornes estando bajo tensión. Se deben tomar las medidas oportunas para garantizar la protección contra contactos accidentales. |
| Para mantener la tensión nominal, se debe alinear el terminal de cable en el centro y recto y las bornas se deben soldar en el interior. |
Líneas de fuga y espacios de aire
| Tensión de aislamiento de dimensionamiento (III/3) | 630 V |
|---|---|
| Tensión transitoria de dimensionamiento (III/3) | 6 kV |
Normas y especificaciones
| Indicaciones de seguridad | • ADVERTENCIA: solo el personal cualificado especializado en electrotecnia puede instalar y utilizar el producto, siempre teniendo en cuenta las siguientes indicaciones de seguridad. El personal especializado debe estar familiarizado con los fundamentos de la electrotecnia. Debe ser capaz de identificar y evitar peligros. El símbolo correspondiente del embalaje indica que para la instalación y el funcionamiento se precisa personal especializado en electrotecnia. |
|---|---|
| • Deben tenerse en cuenta las instrucciones de montaje/documentación de Design In del área de descargas de la web del producto en phoenixcontact.com/products. | |
| • El embudo de guiado de cables no es seguro al contacto con los dedos. Nunca conecte o desconecte las bornas estando bajo tensión. Se deben tomar las medidas oportunas para garantizar la protección contra contactos accidentales. | |
| • Para mantener la tensión nominal, se debe alinear el terminal de cable en el centro y recto y la borna se debe soldar en el interior. |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss
| eCl@ss 5.0 | 27141100 |
|---|---|
| eCl@ss 5.1 | 27141100 |
| eCl@ss 6.0 | 27141100 |
| eCl@ss 7.0 | 27141134 |
| eCl@ss 8.0 | 27141134 |
| eCl@ss 9.0 | 27141134 |
