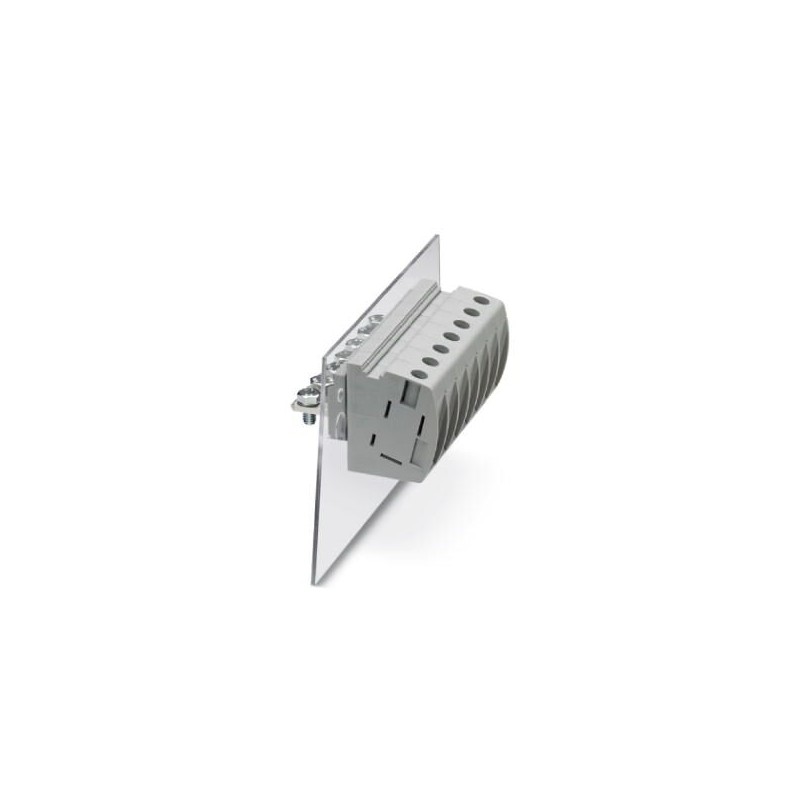

UW 25-POT BK 1036567 PHOENIX CONTACT Проходная клемма, полюсов: 1
UW 25-POT BK
1036567
PHOENIX_CONTACT
25
Проходная клемма, полюсов: 1
Клеммники (клеммные блоки) > Панельная проходная клемма
Разъемы PCB
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Характеристики товаров
| Условное обозначение | Проходная клемма |
|---|---|
| Серия изделий | UW 25-POT |
| Размер шага | 15,1 мм |
| Полюсов | 1 |
| Тип подключения | Винтовой зажим с натяжной гильзой |
| Количество точек подключения | 2 |
| Количество потенциалов | 1 |
Возможности подключения, снаружи
| Тип подключения | Винтовой зажим с натяжной гильзой |
|---|---|
| Направление подключения проводника к направлению вставления | 0 ° |
| Сечение жесткого провода | 6 мм² ... 35 мм² |
| Сечение гибкого провода | 10 мм² ... 25 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 4 мм² ... 25 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 4 мм² ... 25 мм² |
| 2 жестких провода одинакового сечения | 2,5 мм² ... 10 мм² |
| 2 гибких провода одинакового сечения | 4 мм² ... 10 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH | 2,5 мм² ... 10 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH | 2,5 мм² ... 10 мм² |
| Калиберная пробка | B7 |
| Длина оголяемой части | 19 мм |
| Момент затяжки | 4 Нм ... 4,5 Нм |
Возможности подключения, внутри
| Тип подключения | Подсоединение кабельного наконечника |
|---|---|
| Направление подключения проводника к направлению вставления | 0 ° |
Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
|---|---|
| Материал, контакт | Сплав меди |
| Качество поверхности | луженый |
Данные о материале - корпус
| Изоляционный материал | PA |
|---|---|
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 | 850 |
| Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 775 |
| Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 | 125 °C |
Данные по упаковке
| Количество в одной упаковке | 25 |
|---|---|
| Наименование, количество в одной упаковке | Шт. |
Общие указания по изделиям
| Тип указания | Указание по безопасности |
|---|---|
| Указание по применению | |
| Указание | Воронкообразное отверстие для ввода кабеля не имеет защиты от прикосновений. Никогда не подсоединять и не отсоединять клеммы под напряжением. Должны быть предприняты соответствующие меры для защиты от контакта с токоведущими частями. |
| Для соблюдения номинального напряжения выровнять кабельные наконечники параллельно и по центру, а также залить клеммы с внутренней стороны. |
Воздушные пути и пути утечки
| Расчетное напряжение изоляции (III/3) | 630 В |
|---|---|
| Расчетное импульсное напряжение (III/3) | 6 кВ |
Стандарты и предписания
| Указания по безопасности | • ОСТОРОЖНО! Устанавливать и эксплуатировать изделие разрешается только квалифицированному персоналу при учете следующих указаний по безопасности. Квалифицированный персонал должен владеть основами электротехники. Он должен быть в состоянии распознавать опасности и избегать их. Соответствующий символ на упаковке указывает на то, что для установки и эксплуатации требуется квалифицированный персонал. |
|---|---|
| • Необходимо учитывать инструкцию по установке / монтажу, которая имеется в разделе загрузок на странице изделия phoenixcontact.com/products. | |
| • Воронкообразное отверстие для ввода кабеля не имеет защиты от прикосновений. Никогда не подсоединять и не отсоединять клеммы под напряжением. Должны быть предприняты соответствующие меры для защиты от контакта с токоведущими частями. | |
| • Для соблюдения номинального напряжения выровнять кабельный наконечник параллельно и по центру, а также залить клемму с внутренней стороны. |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 5.0 | 27141100 |
|---|---|
| eCl@ss 5.1 | 27141100 |
| eCl@ss 6.0 | 27141100 |
| eCl@ss 7.0 | 27141134 |
| eCl@ss 8.0 | 27141134 |
| eCl@ss 9.0 | 27141134 |
