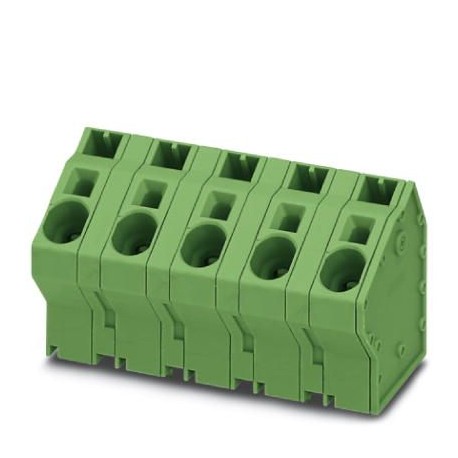

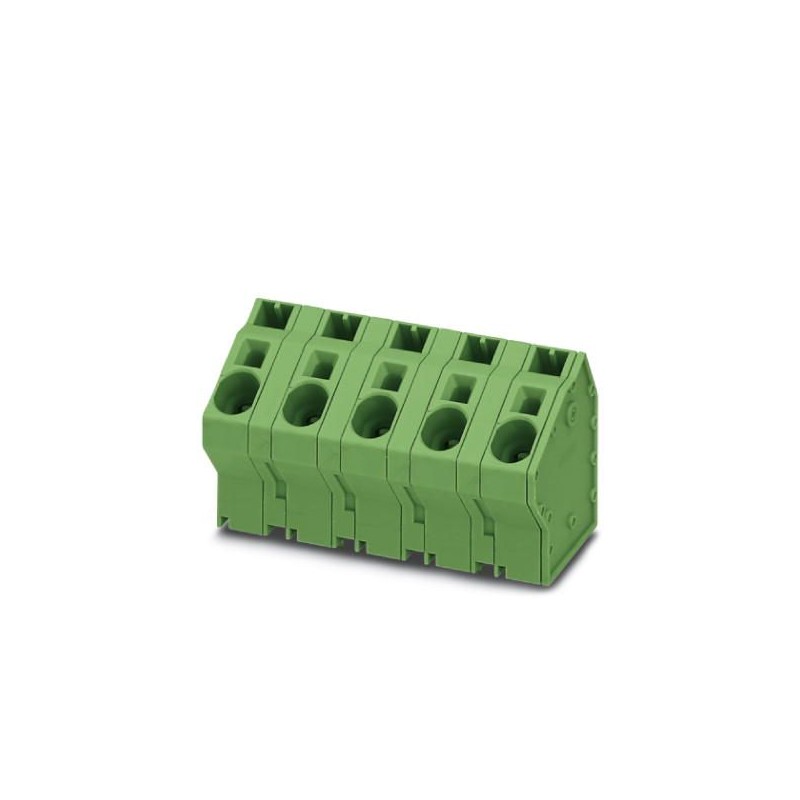

SPTA 16/ 5-15,0-ZB 1034125 PHOENIX CONTACT Borne para placa de circuito impreso, corriente nominal: 76 A, te..
SPTA 16/ 5-15,0-ZB
1034125
PHOENIX_CONTACT
50
Borne para placa de circuito impreso, corriente nominal: 76 A, tensión nominal: 1000 V, paso: 15 mm, número de polos: 5, tipo de conexión: Conexión por resorte push-in, dirección de conexión conductor/placa de circuito impreso: 60 °, color: verde
Borne para placa de circuito impreso, corriente nominal: 76 A, tensión nominal (III/2): 1000 V, sección nominal: 16 mm², número de potenciales: 5, número de filas: 1, número de polos por fila: 5, familia de artículos: SPTA 16/, paso: 15 mm, tipo de conexión: Conexión por resorte push-in, montaje: Soldadura por ola, dirección de conexión conductor/placa de circuito impreso: 60 °, color: verde, Disposición de pines: Pines en zigzag W, Longitud del pin [P]: 4,1 mm, número de pines de soldadura por potencial: 3, tipo de embalaje: empaquetado en caja
Conectores > Terminal para circuito impreso
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Clave De Datos Comerciales
| Orderkey | Millón treinta y cuatro mil cien veinticinco |
|---|---|
| Unidad de embalaje | 50 pc |
| Cantidad de orden mínima | 50 pc |
| Nota | Para un Pedido (no retornable) |
| GTIN | 4055626539737 |
| Peso por Pieza (sin incluir el embalaje) | 56.180 g |
| Personalizado número de tarifa | Ochenta y cinco millones trescientos sesenta y nueve mil diez |
| País de origen | DE (Alemania) |
Propiedades del elemento
| Breve descripción del artículo | Bloque de terminales del PWB |
|---|---|
| Gama de artículos | SPTA 16/ |
| Cancha | 15 mm |
| Número de posiciones | Cinco |
| Método de conexión | Empujar-en la primavera de conexión |
| Tipo de montaje | Soldadura por ola |
| Número de niveles de | Uno |
Parámetros eléctricos
| Corriente nominal | 76 Un |
|---|---|
| Tensión nominal de aislamiento (III/2) | 1000 V |
| Tensión de impulso admisible (III/2) | 8 kV |
Capacidad de conexión
| Conductor sección transversal del sólido | 0,75 mm2 ... 10 mm2 (conexión del Conductor abierta, con terminal de punto) |
|---|---|
| 2,5 mm2 ... 10 mm2 (Push-in) | |
| De un solo cable/terminal de punto trenzado GRP | 0,75 mm2 ... 16 mm2 |
| Conductor de sección transversal flexible | 0,75 mm2 ... 16 mm2 |
| Sección cruzada del Conductor AWG / kcmil | 18 4 ... |
| Conductor de sección transversal flexible, con virola sin manguito de plástico | 0,75 mm2 ... 16 mm2 |
| Sección cruzada del Conductor, flexible, con virola, con funda de plástico | 0,75 mm2 ... 10 mm2 |
| 2 conductores con la misma sección transversal, trenzado, con dos casquillos con funda de plástico | 0,75 mm2 ... 4 mm2 |
| Pelar longitud | 18 mm |
Datos del Material - contacto
| Nota | WEEE/RoHS-obediente, libre de bigotes según IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material de contacto | Aleación de Cu |
| Características de la superficie | Recubrimiento de estaño |
| De Metal de la superficie de la terminal de punto (capa superior) | Estaño (10 - 16 µm Sn) |
| La superficie de Metal de soldadura de superficie (capa superior) | Estaño (10 - 16 µm Sn) |
Los datos de Material de vivienda
| Material aislante | PA |
|---|---|
| Material aislante grupo | Yo |
| CTI según IEC 60112 | Seiscientos |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Alambre del resplandor de inflamabilidad indice GWFI según EN 60695-2-12 | Ochocientos cinquenta |
| Glow wire temperatura de ignición GWIT según EN 60695-2-13 | Setecientos setenta y cinco |
| La temperatura de la bola de la prueba de presión según EN 60695-10-2 | 125 °C |
Dimensiones del producto
| Longitud [ l ] | 32,7 mm |
|---|---|
| Ancho [ w ] | 71.8 mm |
| Altura [ h ] | 42.23 mm |
| Cancha | 15 mm |
| Altura (sin soldadura del pin) | 38.13 mm |
| La soldadura del pin [P] | 4.1 mm |
| Pin dimensiones | 1.2 x 1 mm |
| La dimensión de una | 60 mm |
Información de embalaje
| Tipo de embalaje | embalado en cajas de cartón |
|---|---|
| Piezas por paquete | Cinquenta |
| Denominación unidades de embalaje | Pcs. |
Condiciones ambientales
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (de la asamblea) | -5 °C ... 100 °C |
| Temperatura ambiente (funcionamiento) | -40 °C |
La terminación y el método de conexión
| La conexión del Conductor de prueba | El despojado-off extremos de la más grande director de orquesta puede ser completamente insertado en la apertura de la terminal punto sin hacer uso excesivo de la fuerza. |
|---|---|
| El resultado de la prueba | La prueba pasa |
| Prueba repetida de conexión y liberación | IEC 60999-1:1999-11 |
| La prueba pasa | |
| Prueba para el conductor de los daños y flojedad. | IEC 60999-1:1999-11 |
| La prueba pasa |
Pull-out test
| Pull-out test | IEC 60999-1:1999-11 |
|---|---|
| La prueba pasa | |
| Sección cruzada del Conductor / conductor tipo / fuerza de tracción | 0,75 mm2 / sólido / > 30 N |
| 0,75 mm2 / flexible / > 30 N | |
| 10 mm2 / sólido / > 90 N | |
| 16 mm2 / flexible / > 100 N |
Ensayos mecánicos según la norma
| Especificación de prueba | IEC 60947-7-4 |
|---|---|
| Dimensiones de la prueba | La prueba pasa IEC 60512-1-2:2002-02 |
Pruebas eléctricas
| Corriente nominal | 76 Un |
|---|---|
| Tensión nominal de aislamiento (III/2) | 1000 V |
| Tensión de impulso admisible (III/2) | 8 kV |
Aire separaciones y distancias de fuga
| Especificación | IEC 60947-1:2007-06 + A1:2010-12 + A2:2014-09 |
|---|---|
| Material aislante grupo | Yo |
| Voltaje | 1000 V |
| Tensión nominal de aislamiento (III/3) | 1000 V |
| Tensión nominal de aislamiento (III/2) | 1000 V |
| Tensión nominal de aislamiento (II/2) | 1000 V |
| Tensión de impulso admisible (III/3) | 8 kV |
| Tensión de impulso admisible (III/2) | 8 kV |
| Tensión de impulso admisible (II/2) | 6 kV |
Normas y Reglamentos
| Conexión en acc. con el estándar de | ES-VDE |
|---|---|
| Clasificación de inflamabilidad según UL 94 | V0 |
Clasificaciones
eCl@ss 5.1Veintisiete millones doscientos sesenta y ún mil cieneCl@ss 6.0Veintisiete millones doscientos sesenta y ún mil cieneCl@ss 7.0Veintisiete millones cuatrocientos cuarenta mil cuatrocientos unoeCl@ss 8.0Veintisiete millones cuatrocientos cuarenta mil cuatrocientos unoeCl@ss 9.0Veintisiete millones cuatrocientos cuarenta mil cuatrocientos uno
