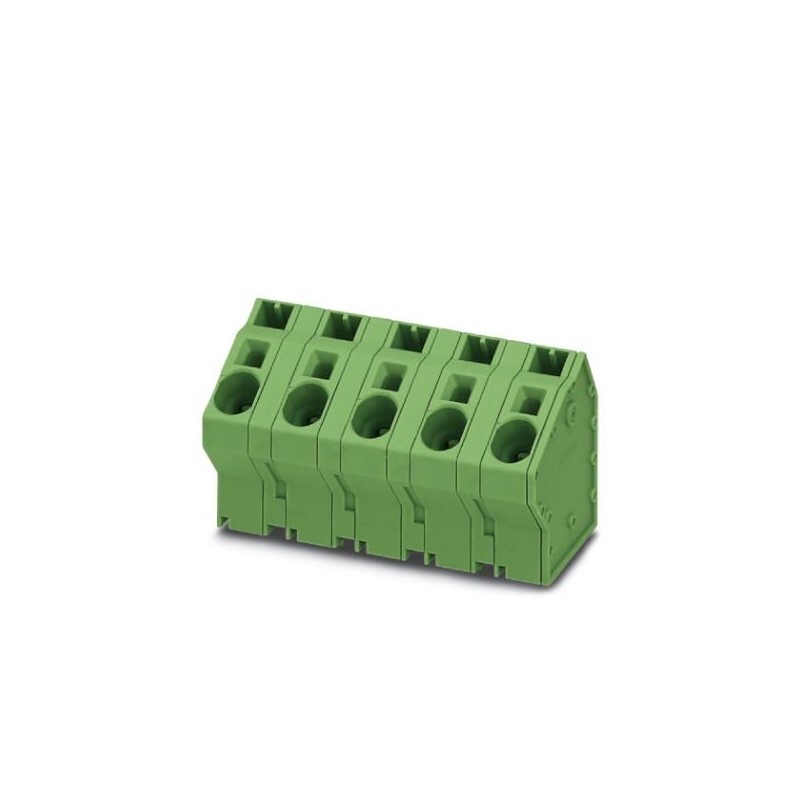

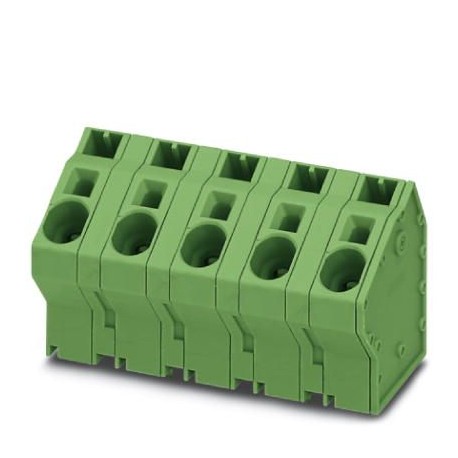

SPTA 16/ 5-15,0-ZB
1034125
PHOENIX_CONTACT
50
Do PWB bloco terminal
Conectores > Terminal para circuito impresso
Conectores PCB
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Orderkey | Um milhão trinta e quatro mil cento e vinte e cinco |
---|---|
Embalagem da unidade | 50 pc |
Quantidade de ordem mínima | 50 pc |
Nota | Feita por Encomenda (sem devolução) |
GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões, quinhentas e trinta e nove mil setecentos e trinta e sete |
Peso por Peça (excluindo embalagem) | 56.180 g |
Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e nove mil e dez |
País de origem | DE (Alemanha) |
Breve descrição do artigo | Do PWB bloco terminal |
---|---|
Gama de artigos | SPTA 16/ |
Campo | 15 mm |
Número de posições | Cinco |
Método de ligação | Empurre-as na primavera de conexão |
Tipo de montagem | Onda de solda |
Número de níveis | Um |
Corrente nominal | 76 A |
---|---|
Tensão de isolamento nominal (III/2) | 1000 V |
Nominal a tensão de pico (III/2) | 8 kV |
Condutor de seção transversal do sólido | 0,75 mm2 a 10 mm2 (conexão do Condutor com a abrir o terminal ponto) |
---|---|
2,5 mm2 a 10 mm2 (Push-in de conexão) | |
Único-fios/ponto terminal, encalhado GRP | 0,75 mm2 16 mm2 ... |
Condutor de seção transversal flexível | 0,75 mm2 16 mm2 ... |
Condutor de seção transversal AWG / kcmil | 18 4 ... |
Condutor de seção transversal flexível, com virola, sem manga de plástico | 0,75 mm2 16 mm2 ... |
Condutor de seção transversal, flexível, com virola, com luva plástica | 0,75 mm2 10 mm2 ... |
2 condutores com a mesma seção transversal, trançado, com duas anilhas com luva plástica | 0,75 mm2 4 mm2 ... |
Comprimento de decapagem | 18 mm |
Nota | WEEE/RoHS-compliant, livre de bigodes, de acordo com a norma IEC 60068-2-82/JEDEC JESD 201 |
---|---|
Material de contato | Cu liga |
As características de superfície | Estanho |
Superfície de Metal ponto terminal (camada superior) | Estanho (10 - 16 µm Sn) |
A superfície do Metal de solda área (camada superior) | Estanho (10 - 16 µm Sn) |
Material isolante | PA |
---|---|
Material isolante grupo | Eu |
CTI, de acordo com a norma IEC 60112 | Seiscentos |
Classificação de inflamabilidade de acordo com UL 94 | V0 |
Brilho do fio de inflamabilidade índice GWFI de acordo com a EN 60695-2-12 | Oitocentos e cinqüenta |
Fio do fulgor temperatura de ignição GWIT de acordo com a EN 60695-2-13 | Setecentos e setenta e cinco |
Temperatura a pressão de teste de acordo com EN 60695-10-2 | 125 °C |
Comprimento [ l ] | 32.7 mm |
---|---|
Largura [ w ] | 71.8 mm |
Altura [ h ] | 42.23 mm |
Campo | 15 mm |
Altura (sem solda pinos) | 38.13 mm |
Solda do pino [P] | 4.1 mm |
Pin dimensões | 1.2 x 1 mm |
Dimensão um | 60 mm |
Tipo de embalagem | embalados em caixas de papelão |
---|---|
Peças por pacote | Cinqüenta |
Denominação de embalagem unidades | Os Pcs. |
Ambiente temperatura de armazenamento/transporte) | -40 °C ... 70 °C |
---|---|
Temperatura ambiente (montagem) | -5 °C A 100 °C |
Temperatura ambiente (operação) | -40 °C |
Conexão do condutor de teste | O despojado-fora das extremidades dos maiores condutor pode ser completamente inserido na abertura do terminal de ponto sem o uso de força excessiva. |
---|---|
Resultado do teste | Teste passado |
Teste – repetidas de ligação e lançamento | IEC 60999-1:1999-11 |
Teste passado | |
Teste para condutor de danos e desaperto | IEC 60999-1:1999-11 |
Teste passado |
Pull-out test | IEC 60999-1:1999-11 |
---|---|
Teste passado | |
Condutor de seção transversal / tipo do condutor / força de tração | 0,75 mm2 / sólido / > 30 N |
0,75 mm2 / flexível / > 30 N | |
10 mm2 / sólido / > 90 N | |
16 mm2 / flexível / > 100 N |
Teste de especificação | IEC 60947-7-4 |
---|---|
Dimensional de teste | Teste passado IEC 60512-1-2:2002-02 |
Corrente nominal | 76 A |
---|---|
Tensão de isolamento nominal (III/2) | 1000 V |
Nominal a tensão de pico (III/2) | 8 kV |
Especificação | IEC 60947-1:2007-06 + A1:2010-12 + A2:2014-09 |
---|---|
Material isolante grupo | Eu |
Tensão | 1000 V |
Tensão de isolamento nominal (III/3) | 1000 V |
Tensão de isolamento nominal (III/2) | 1000 V |
Tensão de isolamento nominal (II/2) | 1000 V |
Nominal a tensão de pico (III/3) | 8 kV |
Nominal a tensão de pico (III/2) | 8 kV |
Nominal a tensão de pico (II/2) | 6 kV |
Conexão em acc. com o padrão de | PT-VDE |
---|---|
Classificação de inflamabilidade de acordo com UL 94 | V0 |
