> PHOENIX_CONTACT>Разъемы PCB>SPTA 16/ 5-15,0-ZB 1034125 PHOENIX CONTACT PCB терминальный блок
Предыдущий товар Следующий продукт

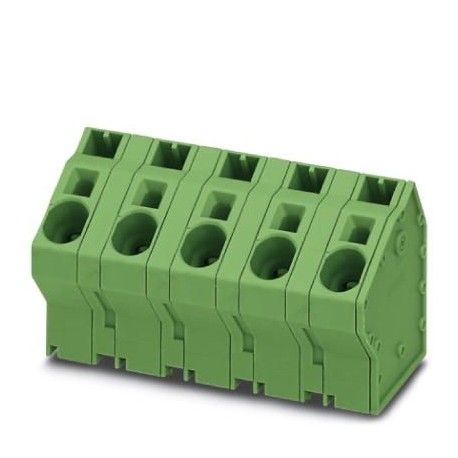

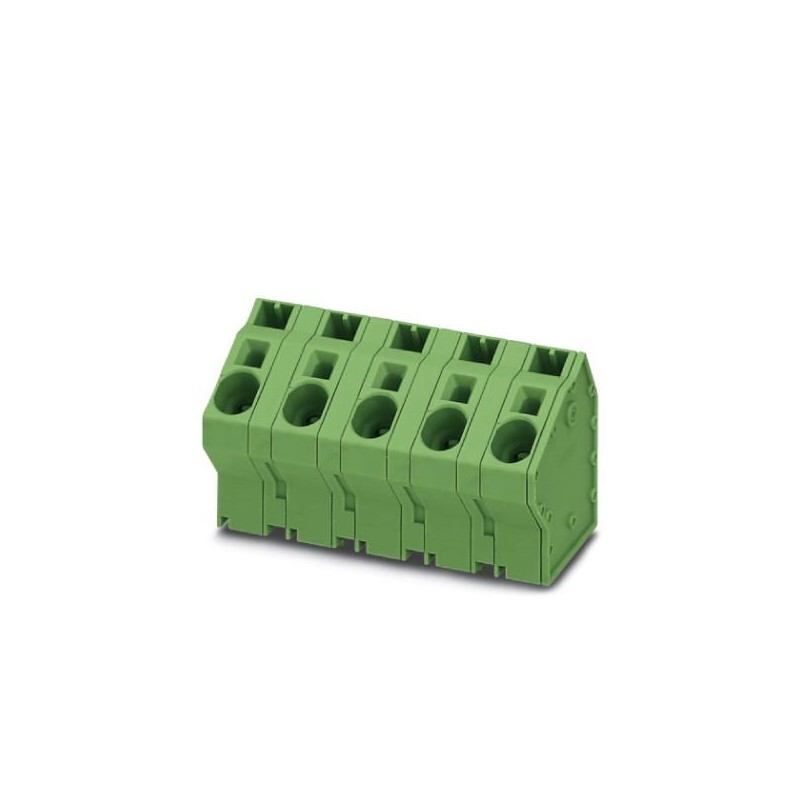

SPTA 16/ 5-15,0-ZB 1034125 PHOENIX CONTACT PCB терминальный блок Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

SPTA 16/ 5-15,0-ZB 1034125 PHOENIX CONTACT PCB терминальный блок

SPTA 16/ 5-15,0-ZB

1034125

PHOENIX_CONTACT

50

PCB терминальный блок

Подробнее


Разъемы штекерные промышленные > Клемма печатной платы

Разъемы PCB

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $830.91
Цена за единицу: $16.62

*Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Основные Коммерческие Данные

OrderkeyОдин миллион тридцать четыре тысячи сто двадцать пять
Единица упаковки50 ПК
Минимальный объем заказа50 ПК
ПримечаниеСделанный на заказ (невозвратные).
ГНТП4055626539737
Вес / шт. (без упаковки)56.180 г
Таможенно-тарифное количествоВосемьдесят пять миллионов триста шестьдесят девять тысяч десять
Страна происхожденияDe (Германия)

Свойства элемента

Краткое описание статьиPCB терминальный блок
Ассортимент изделийЗИП 16/
Поле15 мм
Количество позицийПять
Способ подключенияПуш-весной связи
Тип установкиПаять волны
Количество уровнейОдин

Электрические параметры

Номинальный ток76 а
Номинальное напряжение изоляции (в III/2)1000 в
Номинальное импульсное напряжение (III/2)об8 кв

Мощность подключения

Сечение проводников сплошной0.75 мм2 ... 10 мм2 (подключение проводника с открытым терминалом)
2,5 мм2 ... 10 мм2 (быстроразъемное соединение)
Один-провод/контакт, мель стеклопластик0.75 мм2 ... 16 мм2
Проводник поперечное сечение, гибкий0.75 мм2 ... 16 мм2
Сечение проводника AWG кабель / круговых Милов18 ... 4
Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки0.75 мм2 ... 16 мм2
Поперечное сечение проводника, гибкий, с кабельным наконечником, с пластмассовой втулкой0.75 мм2 ... 10 мм2
2 жилы одинакового сечения, многожильный, с двумя наконечники с пластиковой втулкойМм2 0.75 ... 4 мм2
Длина зачистки18 мм

Материал данных - контакт

ПримечаниеДиректива weee/RoHS-уступчивый, бесплатные усов в соответствии с IEC 60068-2-82/организация JEDEC JESD 201
Материал контактаКР сплава
Характеристики поверхностиЛуженая
Металлические точки поверхности терминала (верхний слой)Олово (10 - 16 мкм ЗП)
Поверхность металла паяя области (верхний слой)Олово (10 - 16 мкм ЗП)

Материал - корпус

Изоляционный материалПА
Группа изоляционного материалаЯ
ЦТИ по МЭК 60112Шестьсот
Номинальность воспламеняемости согласно ul 94Версия v0
Провода зарева индекс горючести GWFI в соответствии с En 60695-2-12Восемьсот пятьдесят
Раскаленной проволокой температура воспламенения GWIT в соответствии с En 60695-2-13Семьсот семьдесят пять
Температура для испытания давления шарика согласно EN 60695-10-2125 °С

Размеры товара

Длина [ л ]32.7 мм
Ширина [ Вт ]71.8 мм
Высота [ ч ]42.23 мм
Поле15 мм
Высота (без Штыря припоя)38.13 мм
PIN припоя [П]4.1 мм
Контактный размеры1.2 x 1 мм
Измерение60 мм

Размеры для конструкции PCB

Диаметр отверстия1,7 мм

Упаковка информация

Тип упаковкиупакованные в картон
Штук в упаковкеПятьдесят
Упаковка наименования единицПК.

Условия окружающей среды

Температура окружающей среды (хранение/транспорт)-40 °С ... 70 °С
Температура окружающей среды (сборка)-5 °С ... 100 °С
Температура окружающей среды (эксплуатация)От -40 °C

Прекращение и способ подключения

Тест соединение проводниковРаздетый от торцов по величине проводник может быть полностью вставлен в открытии точки терминала без применения чрезмерной силы.
Результат тестаТест пройден
Тест – повторное подключение и отпуститьМЭК 60999-1:1999-11
Тест пройден
Тест на повреждение проводника и ослаблениеМЭК 60999-1:1999-11
Тест пройден

Испытания на отрыв

Испытания на отрывМЭК 60999-1:1999-11
Тест пройден
Сечение проводника / проводника тип / растягивающей силы0.75 мм2 / твердых / > 30 Н
0.75 мм2 / гибкого / > 30 Н
10 мм2 / твердых / > 90 Н
16 мм2 / гибкого / > 100 Н

Механические испытания в соответствии со стандартом

Спецификация теста60947-7-4 МЭК
Габаритное испытаниеТест пройден МЭК 60512-1-2:2002-02

Электрические испытания

Номинальный ток76 а
Номинальное напряжение изоляции (в III/2)1000 в
Номинальное импульсное напряжение (III/2)об8 кв

Воздушные зазоры и пути утечки

СпецификацияМЭК 60947-1:2007-06 + А1:2010-12 + А2:2014-09
Группа изоляционного материалаЯ
Напряжение1000 в
Номинальное напряжение изоляции (в III/3)1000 в
Номинальное напряжение изоляции (в III/2)1000 в
Номинальное напряжение изоляции, в (II/2)1000 в
Номинальное импульсное напряжение (III в/3)8 кв
Номинальное импульсное напряжение (III/2)об8 кв
Номинальное импульсное напряжение (II/2 с)6 кв

Стандартов и правил

Подключение в соотв. со стандартнойАН-ВДЕ
Номинальность воспламеняемости согласно ul 94Версия v0

Классификации

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG PHOENIX CONNECTORS RU.pdf 14 Mbytes
