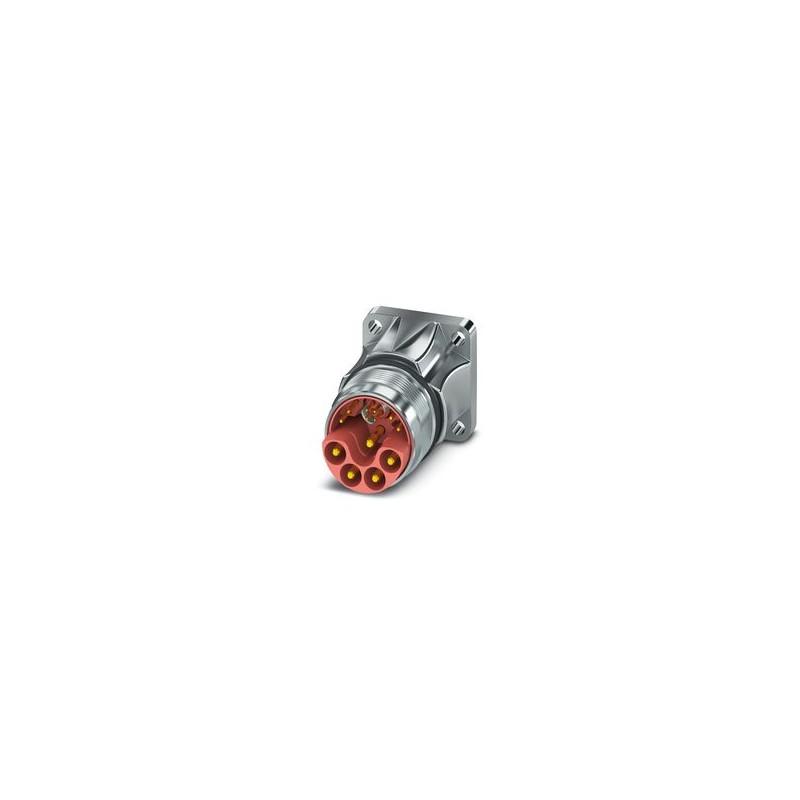

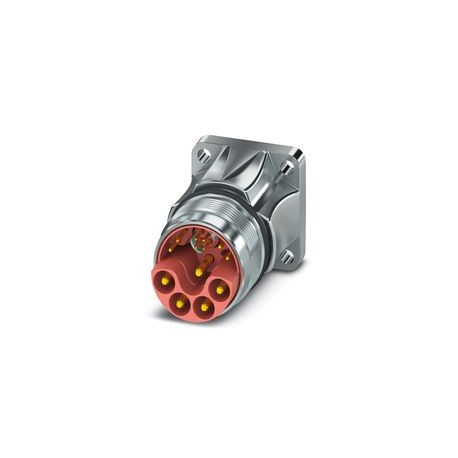

SH-8EP008A0000 1627080 PHOENIX CONTACT Conect. enchuf. para apar. pared poster.
SH-8EP008A0000
1627080
PHOENIX_CONTACT
100
Conect. enchuf. para apar. pared poster.
Inicio > PHOENIX_CONTACT
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más Información
▲Datos técnicos
Notas
| Generalidades | Contactos engastados, 4 x Ø1 mm, 5 x Ø2 mm, pedir por separado |
| Indicación de seguridad | |
| Indicaciones de seguridad | ADVERTENCIA: los conectores no se deben enchufar ni desenchufar bajo carga. La inobservancia y el empleo inadecuado pueden provocar daños materiales y lesiones personales. |
| • ADVERTENCIA: ponga en servicio solo productos en perfecto estado. Se debe comprobar periódicamente la presencia de daños en los productos. Retire inmediatamente los productos defectuosos. Sustituya los productos dañados. No es posible repararlos. | |
| • ADVERTENCIA: solo el personal cualificado especializado en electrotecnia puede instalar y utilizar el producto, siempre teniendo en cuenta las siguientes indicaciones de seguridad. El personal especializado debe estar familiarizado con los fundamentos de la electrotecnia. Debe ser capaz de identificar y evitar peligros. El símbolo correspondiente del embalaje indica que para la instalación y el funcionamiento se precisa personal especializado en electrotecnia. | |
| • Los productos son aptos para los ámbitos de aplicación de la construcción de equipos eléctricos, sistemas de control e instalaciones. | |
| • En caso de empleo de los conectores en exteriores, se deben proteger especialmente frente a las influencias del entorno. | |
| • Los productos confeccionados no se pueden manipular ni abrir de forma no autorizada. | |
| • Emplee solo conectores de acoplamiento que cumplan los datos técnicos de las normas indicadas (p. ej. las indicadas en los accesorios del producto de la página web en phoenixcontact.com/products). | |
| • El usuario será responsable del empleo del producto directamente junto con productos de otros fabricantes. | |
| • Con tensiones de servicio > 50 V AC, las carcasas de conectores conductoras eléctricamente deben conectarse a tierra | |
| • Compruebe que la tierra funcional o de protección esté correctamente conectada. | |
| • Al agrupar varios circuitos eléctricos en un cable y/o en un conector se aplican las normas VDE 0100/1.97 § 411.1.3.2 y DIN EN 60 204/11.98 § 14.1.3 | |
| • Utilice únicamente la herramienta que recomienda Phoenix Contact | |
| • Deben tenerse en cuenta las instrucciones de montaje/documentación de Design In del área de descargas de la web del producto en phoenixcontact.com/products. | |
| • Utilice los conectores solo completamente enchufados y bloqueados. | |
| • Al tender el cable, compruebe que la carga de tracción aplicada a los conectores no supere los límites determinados en las normas. | |
| • Respete el radio de flexión mínimo del cable. Disponga el cable sin forzarlo. | |
| • El conector se calienta durante un funcionamiento normal. En función de las condiciones ambientales, podría calentarse además la superficie del conector. En este caso, el usuario será el encargado de colocar las indicaciones de advertencia (p. ej. DIN EN ISO 13732-1:2008-12). | |
Montaje
| Tipo de conexión | Conexión crimpada |
Propiedades del artículo
| Tipo de producto | Conector circular (lado del cable) |
| Número de polos | 9 |
| Cara de enchufe | 4+4+PE / 3+N+PE |
| Aplicación | Híbrido |
| Serie | SH |
| Codificación | N |
Datos de conexión
| Conexión de conductores | |
| Tipo de conexión | Conexión crimpada |
Propiedades eléctricas
| Contacto | |
| Diámetro de contacto | 2 mm |
| Sección mín. | 0,25 mm² |
| Sección máx. | 4 mm² |
| Corriente máxima | 30 A |
| Tensión nominal UN | 630 V AC (en caso de sección de conexión máx.) |
| Categoría de sobretensiones | III |
| Grado de polución | 3 |
| Tensión transitoria de dimensionamiento | 6 kV |
| Tensión asignada (II/3) contacto de potencia | 850 V DC |
| Tensión asignada (III/3) contacto de potencia | 630 V AC |
| Contacto | |
| Diámetro de contacto | 1 mm |
| Sección mín. | 0,06 mm² |
| Sección máx. | 1 mm² |
| Corriente máxima | 8 A |
| Tensión nominal UN | 50 V (Contacto 1 ... 4) |
| Categoría de sobretensiones | III |
| Grado de polución | 3 |
| Tensión transitoria de dimensionamiento | 1,5 kV |
| Tensión asignada (III/3) contacto de aviso | 50 V |
Propiedades mecánicas
| Datos mecánicos | |
| Ciclos de enchufe | 100 |
Conectores
| Construcción | recto |
| Sentido de giro | Estándar |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C |
| Altitud | 2000 m |
