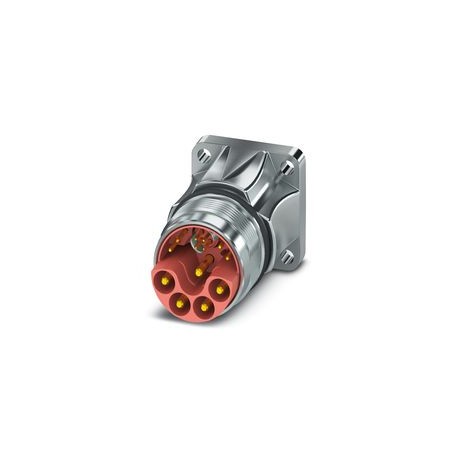

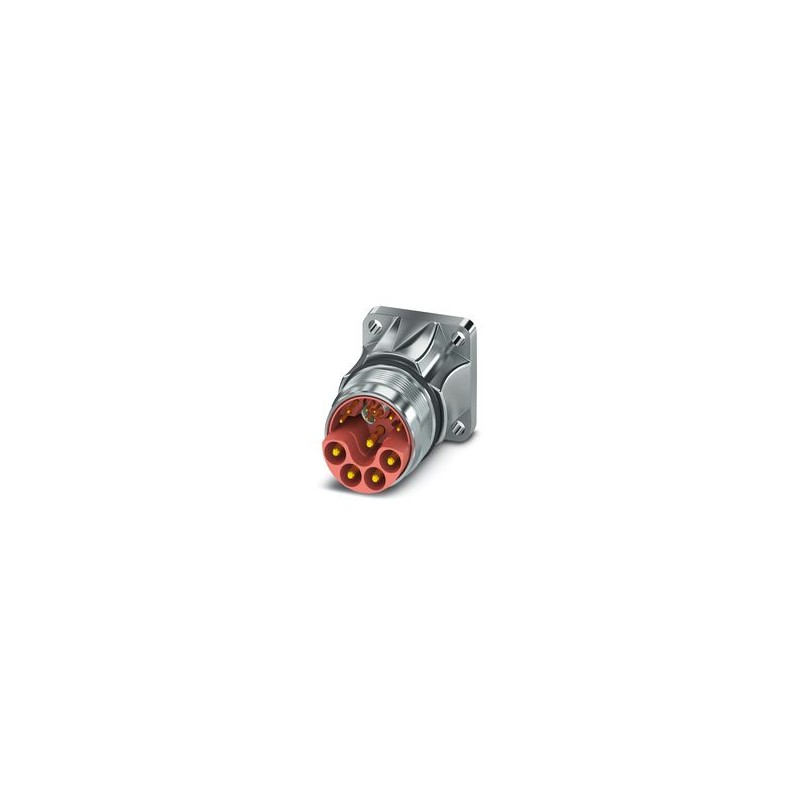

SH-8EP008A0000 1627080 PHOENIX CONTACT Relier. brancher. à apar. affiche murale.
SH-8EP008A0000
1627080
PHOENIX_CONTACT
100
Relier. brancher. à apar. affiche murale.
Connecteur d'appareil face arrière
Home > PHOENIX_CONTACT
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲En savoir plus
▲Caractéristiques techniques
Remarques
| Généralités | Contacts à sertir, 4 x Ø1 mm, 5 x Ø 2 mm, à commander séparément |
| Consigne de sécurité | |
| Consigne de sécurité | AVERTISSEMENT : les connecteurs ne doivent pas être déconnectés ou connectés sous charge. Un non-respect et une utilisation non conforme peuvent conduire à des dommages matériels et/ou corporels. |
| • AVERTISSEMENT : ne mettre en service que des produits en parfait état de fonctionnement. Vérifier régulièrement que les produits ne présentent aucun dommage. Mettre immédiatement les produits défectueux hors service. Remplacer les produits endommagés. Toute réparation est impossible. | |
| • AVERTISSEMENT : l'installation et l'utilisation du produit sont strictement réservées à des électriciens professionnels qualifiés en tenant compte des consignes de sécurité suivantes. Le personnel qualifié doit être familiarisé avec les principes de base de l'électrotechnique. Il doit être en mesure de reconnaître et d'éviter les dangers. Le symbole correspondant sur l'emballage indique qu'un personnel qualifié en électrotechnique est requis pour l'installation et l'exploitation. | |
| • Les produits sont destinés à une utilisation dans les domaines de la construction d'appareils électriques, d'installations et d'automates. | |
| • Lors de l'utilisation des connecteurs à l'extérieur, ces derniers doivent être tout particulièrement protégés des influences environnementales. | |
| • Il est interdit de manipuler ou d'ouvrir les produits confectionnés de manière inadéquate. | |
| • Utiliser uniquement des contre-fiches avec les spécifications des normes indiquées dans les caractéristiques techniques (p. ex. celles indiquées dans les accessoires du produit sur le web à l'adresse phoenixcontact.com/products). | |
| • En cas d'utilisation directe du produit en relation avec des marques étrangères, la responsabilité incombe à l'utilisateur. | |
| • Pour des tensions de service > 50 VAC, les boîtiers de connecteurs conducteurs doivent être mis à la terre | |
| • Veiller à ce que la terre fonctionnelle ou de protection soit raccordée correctement. | |
| • Pour la combinaison de plusieurs circuits électriques dans un câble et/ou un connecteur, les normes suivantes s'appliquent : VDE 0100/1.97 § 411.1.3.2 et DIN EN 60 204/11.98 § 14.1.3 | |
| • Utiliser uniquement les outils recommandés par Phoenix Contact | |
| • Les instructions d'installation/documents Design In disponibles sur le web à l'adresse phoenixcontact.com/products dans la zone de téléchargement dans le produit doivent être respectés. | |
| • Utiliser le connecteur uniquement lorsqu'il est enfiché à fond et verrouillé. | |
| • Lors de la pose du conducteur, veiller à ce que la charge de traction exercée sur les connecteurs ne soit pas supérieure aux limites normatives fixées. | |
| • Respecter le rayon de courbure minimum du câble. Poser le conducteur sans le soumettre à une torsion. | |
| • En mode de fonctionnement normal, le connecteur se réchauffe. En fonction des conditions ambiantes, la surface du connecteur peut continuer à se réchauffer. Dans ce cas, il incombe à l'utilisateur d'apposer les panneaux d'avertissement (ex. DIN EN ISO 13732-1:2008-12). | |
Montage
| Type de raccordement | Raccordement à sertir |
Propriétés du produit
| Type de produit | Connecteur circulaire (côté câble) |
| Nombre de pôles | 9 |
| Enfichable | 4+4+PE / 3+N+PE |
| Application | Hybride |
| Série | SH |
| Détrompage | N |
Caractéristiques de raccordement
| Raccordement du conducteur | |
| Type de raccordement | Raccordement à sertir |
Propriétés électriques
| Contact | |
| Diamètre de contact | 2 mm |
| Section min. | 0,25 mm² |
| Section max. | 4 mm² |
| Courant max. | 30 A |
| Tension nominale UN | 630 V AC (avec section de raccordement max.) |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Tension de tenue aux chocs assignée | 6 kV |
| Tension de référence (II/3) contact de puissance | 850 V DC |
| Tension de référence (III/3) contact de puissance | 630 V AC |
| Contact | |
| Diamètre de contact | 1 mm |
| Section min. | 0,06 mm² |
| Section max. | 1 mm² |
| Courant max. | 8 A |
| Tension nominale UN | 50 V (Contact 1 ... 4) |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Tension de tenue aux chocs assignée | 1,5 kV |
| Tension de référence (III/3) contact de signaux | 50 V |
Propriétés mécaniques
| Caractéristiques mécaniques | |
| Cycles d'enfichage | 100 |
Connecteur
| Type | droit |
| Sens de rotation | standard |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Altitude | 2000 m |
