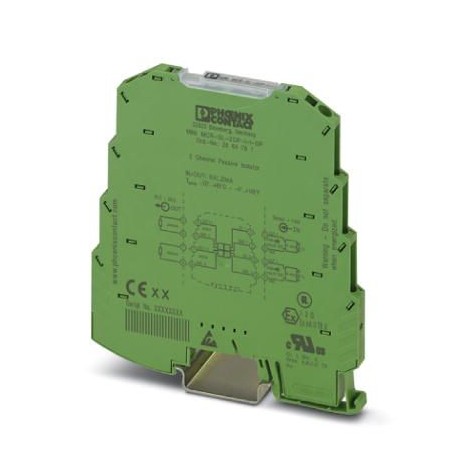

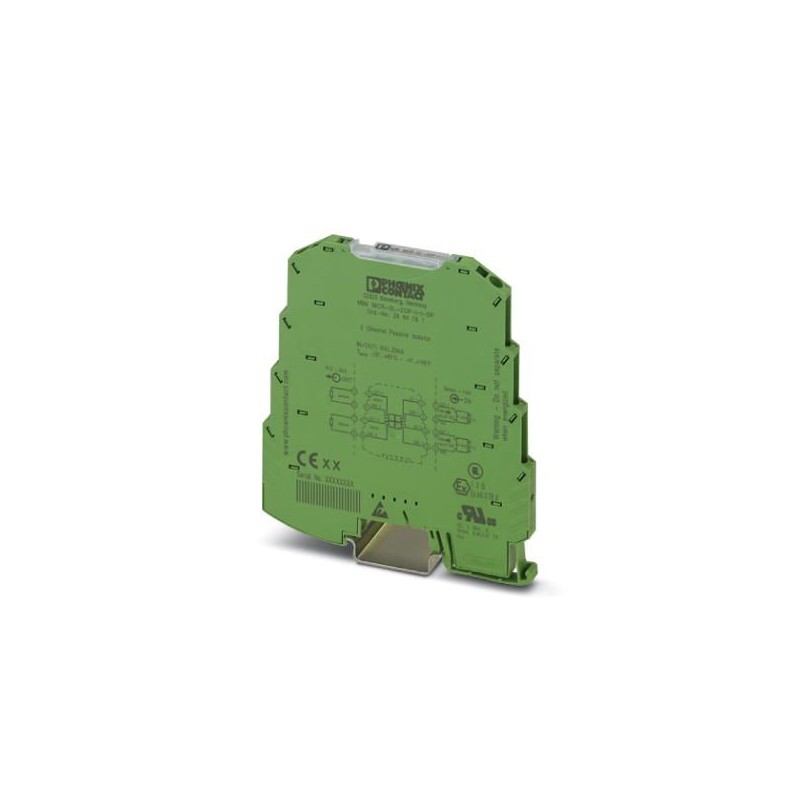

MINI MCR-SL-2CP-I-I-SP 2864781 PHOENIX CONTACT Separador pasivo
MINI MCR-SL-2CP-I-I-SP
2864781
PHOENIX_CONTACT
Separador pasivo
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2864781 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK1213 - |
| Página del catálogo | Página 101 (C_7_2015) |
| EAN | 4017918974961 |
| Peso por unidad (sin incluir el embalaje) | 65,400 g |
| Número de tarifa arancelaria | 85437090 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 65 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Datos de entrada
| Descripción de la entrada | Entrada de corriente |
|---|---|
| Número de entradas | 2 |
| Configurable/Programable | no |
| Señal de entrada Corriente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Tensión máx. de entrada | 18 V |
| Corriente máxima de entrada | 40 mA |
| Corriente de reacción | aprox. 190 µA |
| Limitación de la tensión de entrada | < 2 V (20 mA) |
| Tensión de fuga | 1,9 V (I = 20 mA) |
Datos de salida
| Denominación Salida | Salida de corriente |
|---|---|
| Número de salidas | 2 |
| Configurable/Programable | no |
| Señal de salida corriente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Carga/Carga de salida Salida de corriente | < 600 Ω (Con I = señal de salida de 20 mA) |
| Ripple | < 10 mVef.(en 600 Ω) |
| Comportamiento de transmisión | 1:1 a señal de entrada |
Alimentación
| Tensión de alimentación | No se necesita energía auxiliar separada |
|---|---|
| Consumo de potencia | 34 mW (por canal) |
Datos de conexión
| Tipo de conexión | Conexión por resorte |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Longitud a desaislar | 8 mm |
Generalidades
| Número de canales | 2 |
|---|---|
| Error de transmisión máximo | ≤ 0,1 % (del valor final) |
| Coeficiente de temperatura máximo | ≤ 0,002 %/K (del valor medido / carga de 100 ohmios) |
| Coeficiente de temperatura típico | < 0,002 %/K (del valor medido / carga de 100 ohmios) |
| Error adicional, en función de la carga | < 0,03 % (del valor medido / carga de 100 ohmios) |
| Frecuencia límite (3 dB) | 75 Hz |
| Respuesta gradual (10-90%) | 5 ms (con una carga de 600 Ω) |
| Separación galvánica | Aislamiento básico según EN 61010 |
| Categoría de sobretensiones | II |
| Grado de polución | 2 |
| Tensión de aislamiento de dimensionamiento | 50 V AC/DC |
| Tensión de prueba Entrada/salida | 1,5 kV (50 Hz, 1 min) |
| Tensión de prueba Canal/canal | 1,5 kV (50 Hz, 1 min) |
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Emisión de interferencias | EN 61000-6-4 |
| Inmunidad a interferencias | EN 61000-6-2 Durante las interferencias pueden producirse ligeras desviaciones. |
| Color | verde |
| Material carcasa | PBT |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Para puentear la tensión de alimentación puede utilizarse el conector T, que puede encajarse en el carril simétrico de 35 mm según EN 60715 |
| Conformidad | Conformidad CE |
| ATEX | II 3 G Ex nA II T6 X |
| UL, EE.UU. / Canadá | UL 508 Recognized |
| Class I, Div. 2, Groups A, B, C, D | |
| GL | GL EMC 2 D |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Datos CEM
| Denominación | Campo electromagnético HF |
|---|---|
| Normas/especificaciones | EN 61000-4-3 |
| Criterio de evaluación | A |
| Denominación | Averías transitorias rápidas (ráfaga) |
| Normas/especificaciones | EN 61000-4-4 |
| Criterio de evaluación | B |
| Denominación | Magnitudes perturbadoras conducidas |
| Normas/especificaciones | EN 61000-4-6 |
| Criterio de evaluación | A |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
|---|---|
| Emisión de interferencias | EN 61000-6-4 |
| Conexión según norma | CUL |
| Normas/especificaciones | EN 61000-4-2 |
| Denominación | Campo electromagnético HF |
| Normas/especificaciones | EN 61000-4-3 |
| Criterio de evaluación | A |
| Normas/especificaciones | EN 61000-4-4 |
| EN 61000-4-5 | |
| Denominación | Magnitudes perturbadoras conducidas |
| Normas/especificaciones | EN 61000-4-6 |
| Criterio de evaluación | A |
| Separación galvánica | Aislamiento básico según EN 61010 |
| Conformidad | Conformidad CE |
| ATEX | II 3 G Ex nA II T6 X |
| UL, EE.UU. / Canadá | UL 508 Recognized |
| Class I, Div. 2, Groups A, B, C, D | |
| GL | GL EMC 2 D |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210120eCl@ss 8.027210120eCl@ss 9.027210120
