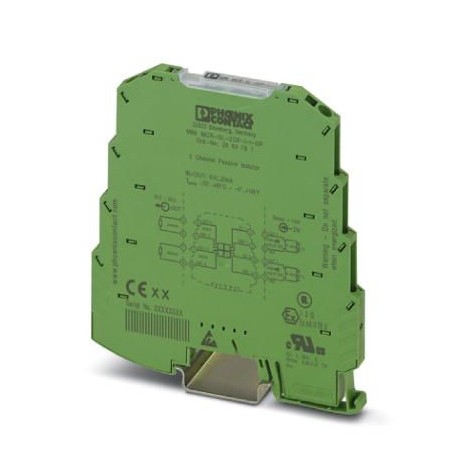

MINI MCR-SL-2CP-I-I-SP 2864781 PHOENIX CONTACT Isolatori passivi
MINI MCR-SL-2CP-I-I-SP
2864781
PHOENIX_CONTACT
Isolatori passivi
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2864781 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK1213 - |
| Pagina catalogo | Pagina 101 (C_7_2015) |
| GTIN | 4017918974961 |
| Peso per pezzo (confezione esclusa) | 65,400 g |
| Numero tariffa doganale | 85437090 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 65 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
Dati d'ingresso
| Descrizione dell'ingresso | Ingresso corrente |
|---|---|
| Numero ingressi | 2 |
| Configurabile/Programmabile | no |
| Segnale d'ingresso, corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Corrente in ingresso max. | 18 V |
| 40 mA | |
| Corrente d’intervento | ca. 190 µA |
| Limitazione tensione d'ingresso | < 2 V (20 mA) |
| Tensione dissipata | 1,9 V (I = 20 mA) |
Dati d'uscita
| Denominazione uscita | Uscita in corrente |
|---|---|
| Numero di uscite | 2 |
| Configurabile/Programmabile | no |
| Segnale d'uscita, corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Carico/carico di uscita uscita di corrente | < 600 Ω (con I = segnale in uscita 20 mA) |
| Ripple | < 10 mVeff(con 600 Ω) |
| Trasmissione | 1:1 per segnale di ingresso |
Alimentazione
| Range tensione di alimentazione | non è necessaria tensione di alimentazione ausiliaria |
|---|---|
| Potenza assorbita | 34 mW (per canale) |
Dati di collegamento
| Collegamento | Connessione a molla |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Lunghezza di spelatura | 8 mm |
Generalità
| Numero di canali | 2 |
|---|---|
| Errore di trasmissione | ≤ 0,1 % (del fondo scala) |
| Coefficiente termico massimo | ≤ 0,002 %/K (del valore misurato/ 100 Ω carico) |
| Coefficiente termico tipico | < 0,002 %/K (del valore misurato/ 100 Ω carico) |
| Anomalia supplementare, dipendente dal carico | < 0,03 % (del valore misurato/ 100 Ω carico) |
| Frequenza limite (3 dB) | 75 Hz |
| Tempo di risposta (10-90%) | 5 ms (con un carico di 600 Ω) |
| Isolamento galvanico | Isolamento base a norma EN 61010 |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 2 |
| Tensione di isolamento nominale | 50 V AC/DC |
| Tensione di prova ingresso/uscita | 1,5 kV (50 Hz, 1 min) |
| Tensione di prova canale/canale | 1,5 kV (50 Hz, 1 min) |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Emissione disturbi | EN 61000-6-4 |
| Immunità ai disturbi | EN 61000-6-2 Le interferenze possono causare leggeri scostamenti. |
| Colore | verde |
| Materiale custodia | PBT |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Per il ponticellamento della tensione di alimentazione utilizzare i connettori T, inseribili a scatto sulle guide da 35 mm secondo EN60715. |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA II T6 X |
| UL, USA / Canada | UL 508 Recognized |
| Class I, Div. 2, Groups A, B, C, D | |
| GL | GL EMC 2 D |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Dati EMC
| Denominazione | Campi elettromagnetici ad alta frequenza |
|---|---|
| Norme/Disposizioni | EN 61000-4-3 |
| Criterio di valutazione | A |
| Denominazione | Disturbi transitori rapidi (Burst) |
| Norme/Disposizioni | EN 61000-4-4 |
| Criterio di valutazione | B |
| Denominazione | Interferenze |
| Norme/Disposizioni | EN 61000-4-6 |
| Criterio di valutazione | A |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
|---|---|
| Emissione disturbi | EN 61000-6-4 |
| Attacco a norma | CUL |
| Norme/Disposizioni | EN 61000-4-2 |
| Denominazione | Campi elettromagnetici ad alta frequenza |
| Norme/Disposizioni | EN 61000-4-3 |
| Criterio di valutazione | A |
| Norme/Disposizioni | EN 61000-4-4 |
| EN 61000-4-5 | |
| Denominazione | Interferenze |
| Norme/Disposizioni | EN 61000-4-6 |
| Criterio di valutazione | A |
| Isolamento galvanico | Isolamento base a norma EN 61010 |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA II T6 X |
| UL, USA / Canada | UL 508 Recognized |
| Class I, Div. 2, Groups A, B, C, D | |
| GL | GL EMC 2 D |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127210100eCl@ss 6.027210100eCl@ss 7.027210120eCl@ss 8.027210120eCl@ss 9.027210120
