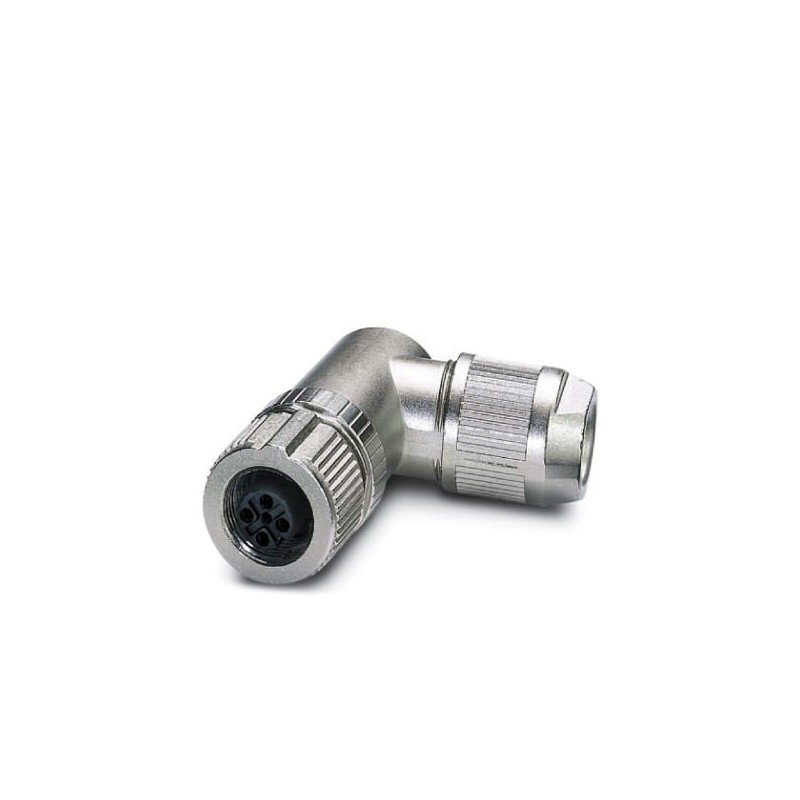

SACC-M12FRD-4PL SH PN 1424685 PHOENIX CONTACT Conector, PROFINET CAT5 (100 MBit/s), 4-polos, apantallado, He..
SACC-M12FRD-4PL SH PN
1424685
PHOENIX_CONTACT
Conector, PROFINET CAT5 (100 MBit/s), 4-polos, apantallado, Hembra de conexión acodado M12, codificación: D, Conexión por resorte push lock, material de moleteado: Fundición inyectada de cinc, niquelada, diámetro exterior del cable 4 mm ... 8 mm
Conectores > Conector redondo, montaje en campo (conector industrial)
Cables, conectores y cajas QUICKON
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Clave De Datos Comerciales
| Orderkey | Millón cuatrocientos veinticuatro mil seiscientos ochenta y cinco |
|---|---|
| Unidad de embalaje | 1 pc |
| Página de catálogo | Página 345 (C-2-2017) |
| GTIN | 4055626376127 |
| Peso por Pieza (sin incluir el embalaje) | 44.200 g |
| Personalizado número de tarifa | Ochenta y cinco millones trescientos sesenta y seis mil novecientos noventa |
| País de origen | DE (Alemania) |
Dimensiones
| Diámetro de la carcasa | 19 mm |
|---|---|
| Longitud | 48 mm |
| Externo diámetro del cable | 4 mm 8 mm ... |
| Pelar la longitud de la vaina | 31 mm |
| Pelar la longitud del cable individual | 8 mm |
Condiciones ambientales
| Temperatura ambiente (funcionamiento) | -40 °C ... 85 °C (Clavija / zócalo) |
|---|---|
| Grado de protección | IP65 |
| IP67 |
General
| Nota | Este producto corresponde a la PROFINET Cableado e Interconexión de la Tecnología de Guía para PROFINET reglamento, la versión 2.00, nº de pedido: 2.252, Capítulo 8.2 Conectores para el Ambiente Exterior (cable Balanceado) |
|---|---|
| Corriente nominal a 40°C | 4 Un |
| Tensión nominal | 60 V DC |
| 48 V AC | |
| Número de posiciones | Cuatro |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Codificación | D - datos |
| Normas/reglamentos | M12 conector IEC 61076-2-101 |
| De choque, vibración EN 50155:2001 | |
| Señal tipo/categoría | PROFINET CAT5 (sobre la base de la norma IEC 11801), 100 Mbps |
| Pantalla de estado | No |
| Categoría de sobretensión | II |
| Grado de contaminación | Tres |
| Método de conexión | Push-in de conexión |
| Conductor de sección transversal | 0,14 mm2 ... 0,75 mm2 (sin virola) |
| 0.08 mm2 ... 0,5 mm2 (con casquillo) | |
| 0,14 mm2 ... 0,75 mm2 (sólido) | |
| Sección cruzada del Conductor AWG | 26 ... 18 (sin virola) |
| 28 ... 20 (con casquillo) | |
| Inserción/retirada de los ciclos de | ≥ 100 (Cantidad: 500 con Phoenix Contact conector de unión) |
| Par | 0.4 Nm (M12 estrías) |
| 0,8 Nm (con Conector de acoplamiento de la manga) | |
| 3 Nm (la Presión de la tuerca de acoplamiento de la manga) | |
| Instrucciones de montaje | La asignación de pines del conector puede ser rotado 45° a la toma de salida del cable |
| Los cables pueden ser conectados tanto con virolas y sin virolas |
Material
| Clasificación de inflamabilidad según UL 94 | V0 |
|---|---|
| Material de contacto | CuSn |
| La superficie de contacto del material | Ni/Au |
| Contacto material de transporte | PA 6.6 |
| Material de agarre cuerpo | Fundición de cinc, niquelado |
| Material, moletas | Fundición de cinc, niquelado |
| El material de sellado | NBR |
| Material adicional especificaciones | TPE-U (Sujeción de la jaula, peso: 1,1 g) |
| PA 6 (Accionamiento de la palanca) | |
| Normas/reglamentos | PA 6.6: protección contra Incendios en los vehículos ferroviarios - requisito establece R22, R23, R24, R25 y R26 acc. la norma DIN EN 45545-2 (nivel de Riesgo HL1 - NS3) |
| PA 6: protección contra Incendios en los vehículos ferroviarios - requisito establece R22, R23, y R24 acc. la norma DIN EN 45545-2 (nivel de Riesgo HL1 - NS3) |
Normas y Reglamentos
| Designación estándar | Conector M12 |
|---|---|
| Normas/reglamentos | IEC 61076-2-101 |
| Designación estándar | De choque, vibración |
| Normas/reglamentos | EN 50155:2001 |
| Clasificación de inflamabilidad según UL 94 | V0 |
Ambiental, Cumplimiento De Productos
| China RoHS | Ecológico periodo de uso: ilimitado = EFUP-e |
|---|---|
| No hay sustancias peligrosas por encima de los valores de umbral |
Clasificaciones
eCl@ss 5.1Veintisiete millones cien cuarenta y tres mil cuatrocientos veintitréseCl@ss 6.0Veintisiete millones doscientos setenta y nueve mil doscientoseCl@ss 7.0Veintisiete millones cuatrocientos cuarenta mil cien cuatroeCl@ss 8.0Veintisiete millones cuatrocientos cuarenta mil cien cuatroeCl@ss 9.0Veintisiete millones cuatrocientos cuarenta mil cien dos
| Característica | Valor |
|---|---|
| Estilo de contacto (EF001587) | Otros |
| Diámetro del conector (EF007496) | 19.057858 mm |
| Número de contactos de datos (EF012232) | 0 |
| Número de contactos de potencia (EF012216) | 0 |
| Número de contactos de control (EF012217) | 4 |
| Para cables con un diámetro exterior (EF009475) | 4 mm |
| Tipo de carcasa (EF006980) | En ángulo |
| Corriente nominal In (EF008250) | 4 A |
| Temperatura ambiente (EF002386) | -40 °C |
| Tensión nominal (EF000228) | 48 V |
| Categoría de sobretensión (EF006785) | II |
| Grado de contaminación (EF006786) | 3 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.14 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.14 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.14 mm² |
| Sección de conductor conectable (EF007343) | 0.14 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Material de recubrimiento del contacto (EF004020) | Níquel |
| Material de carcasa (EF001596) | Otros |
| Revestimiento de la carcasa (EF001601) | Otros |
| Material del anillo roscado (EF012304) | Otros |
| Mecanismo de bloqueo (EF000208) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | No |
| Grado de protección (IP), montado (EF007466) | IP65 |
| Número mín. de ciclos de acoplamiento (EF012212) | 100 |
| Armadura (EF000881) | Sí |
| Con indicación de estado (EF001602) | No |
