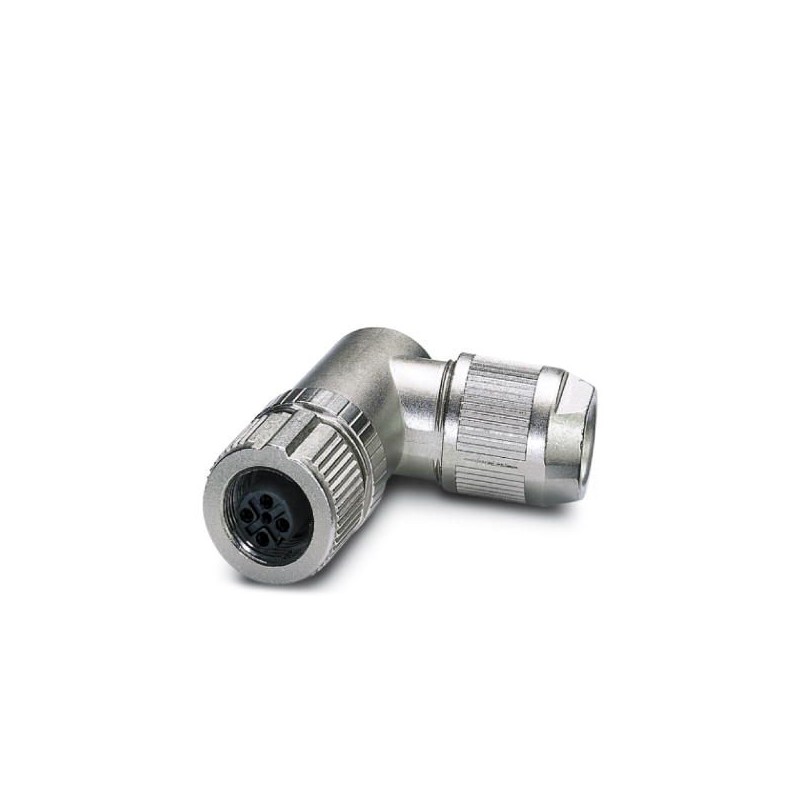

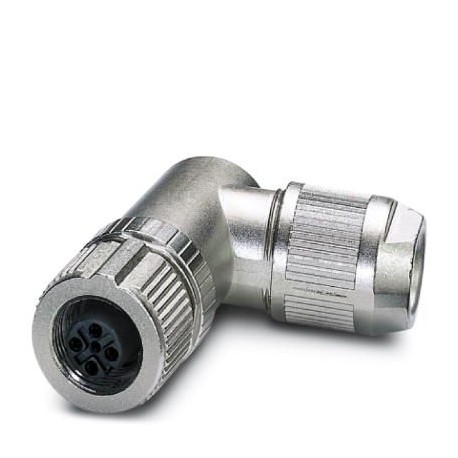

SACC-M12FRD-4PL SH PN 1424685 PHOENIX CONTACT Connettore
SACC-M12FRD-4PL SH PN
1424685
PHOENIX_CONTACT
Connettore
Connettori dati, PROFINET CAT5 (100 MBit/s), 4 poli, schermati, Presa a gomito M12, codifica D, Collegamento a molla Push lock, zigrinatura Materiale: Zinco pressofuso, nichelato, diametro esterno del cavo 4 mm ... 8 millimetri
connettori ad innesto > Connettore industriale rotondo per montaggio sul campo
Cavi, connettori e scatole QUICKON
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione quattro cento venti quattro mila sei cento ottanta cinque |
|---|---|
| Unità d'imballaggio | 1 pc |
| Pagina del catalogo | Pagina 345 (C-2-2017) |
| GTIN | 4055626376127 |
| Peso per Pezzo (escluso imballaggio) | 44.200 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta sei mila nove cento novanta |
| Paese di origine | DE (Germania) |
Dimensioni
| Diametro alloggiamento | 19 mm |
|---|---|
| Lunghezza | 48 mm |
| Esterno diametro del cavo | 4 mm ... 8 mm |
| Lunghezza di spelatura della guaina | 31 mm |
| Lunghezza di spelatura del singolo filo | 8 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C (Connettore / presa) |
|---|---|
| Grado di protezione | IP65 |
| IP67 |
Generale
| Nota | Questo prodotto corrisponde a PROFINET Cavi di Interconnessione e di Tecnologia di linee Guida per PROFINET regolamenti, versione 2.00, codice: 2.252, Capitolo 8.2 Connettori per l'Ambiente Esterno (Bilanciato di cablaggio) |
|---|---|
| Corrente nominale a 40°C | 4 Un |
| Tensione nominale | 60 V DC |
| 48 V AC | |
| Numero di posizioni | Quattro |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | D - dati |
| Norme/regolamenti | Connettore M12 IEC 61076-2-101 |
| Urti, vibrazioni EN 50155:2001 | |
| Tipo di segnale/categoria | PROFINET CAT5 (in base a IEC 11801), 100 Mbps |
| Display di stato | No |
| Categoria di sovratensione | II |
| Grado di inquinamento | Tre |
| Metodo di connessione | Push-in di connessione |
| Sezione conduttore | 0,14 mm2 ... 0,75 mm2 (senza ghiera) |
| 0,08 mm2 ... 0,5 mm2 (con ghiera) | |
| 0,14 mm2 ... 0,75 mm2 (solido) | |
| Sezione conduttore AWG | 26 ... 18 (senza ghiera) |
| 28 ... 20 (con ghiera) | |
| Inserimento/estrazione cicli | ≥ 100 (Quantità: 500 con Phoenix Contact connettore di accoppiamento) |
| Coppia | 0,4 Nm (connettore M12 zigrinatura) |
| 0,8 Nm (Connettore con manicotto) | |
| 3 Nm (Pressione dado con manicotto) | |
| Istruzioni di montaggio | L'assegnazione pin connettore può essere ruotata di 45° verso l'uscita del cavo |
| I fili possono essere collegati sia con ghiere e senza puntali |
Materiale
| Classe di infiammabilità secondo UL 94 | V0 |
|---|---|
| Materiale a contatto con il | CuSn |
| Superficie di contatto del materiale | Ni/Au |
| Contattare il vettore materiale | PA 6.6 |
| Materiale di presa per il corpo | In pressogetto di zinco, nichelato |
| Materiale, zigrinature | In pressogetto di zinco, nichelato |
| Il materiale della guarnizione | NBR |
| Ulteriori specifiche del materiale | TPE-U (Bloccaggio gabbia, peso: 1,1 g) |
| PA 6 (Azionamento a leva) | |
| Norme/regolamenti | PA 6.6: protezione Antincendio veicoli ferroviari - requisito imposta R22, R23, R24, R25, R26 acc. DIN EN 45545-2 (livello di Rischio HL1 - HL3) |
| PA 6: protezione Antincendio veicoli ferroviari - requisito imposta R22, R23, R24 acc. DIN EN 45545-2 (livello di Rischio HL1 - HL3) |
Norme e Regolamenti
| Designazione Standard | Connettore M12 |
|---|---|
| Norme/regolamenti | IEC 61076-2-101 |
| Designazione Standard | Urti, vibrazioni |
| Norme/regolamenti | EN 50155:2001 |
| Classe di infiammabilità secondo UL 94 | V0 |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico periodo di utilizzo: illimitato = EFUP-e |
|---|---|
| Sostanze pericolose al di sopra dei valori soglia |
Classificazioni
eCl@ss 5.1Venti sette millioni cento quaranta tré mila quattro cento venti tréeCl@ss 6.0Venti sette millioni due cento settanta nove mila due centoeCl@ss 7.0Venti sette millioni quattro cento quaranta mila cento quattroeCl@ss 8.0Venti sette millioni quattro cento quaranta mila cento quattroeCl@ss 9.0Venti sette millioni quattro cento quaranta mila cento due
| Caratteristica | Valore |
|---|---|
| tipo di contatto (EF001587) | altro |
| diametro del connettore (EF007496) | 19.057858 mm |
| numero di contatti per dati (EF012232) | 0 |
| numero di contatti di potenza (EF012216) | 0 |
| numero di contatti di controllo (EF012217) | 4 |
| per diametro esterno cavo (EF009475) | 4 mm |
| tipo di scatola (EF006980) | piegato ad angolo |
| corrente nominale In (EF008250) | 4 A |
| temperatura ambiente (EF002386) | -40 °C |
| tensione nominale (EF000228) | 48 V |
| categoria di sovratensione (EF006785) | II |
| grado di inquinamento (EF006786) | 3 |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.14 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.14 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.14 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.14 mm² |
| tipo di collegamento elettrico (EF003961) | altro |
| materiale del rivestimento di contatto (EF004020) | nichel |
| materiale della scatola (EF001596) | altro |
| rivestimento scatola (EF001601) | altro |
| materiale della ghiera filettata (EF012304) | altro |
| tipo di bloccaggio (EF000208) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | No |
| grado di protezione (IP), montato (EF007466) | IP65 |
| numero min. di cicli di innesto (EF012212) | 100 |
| schermato (EF000881) | Sì |
| con indicatore di stato (EF001602) | No |
