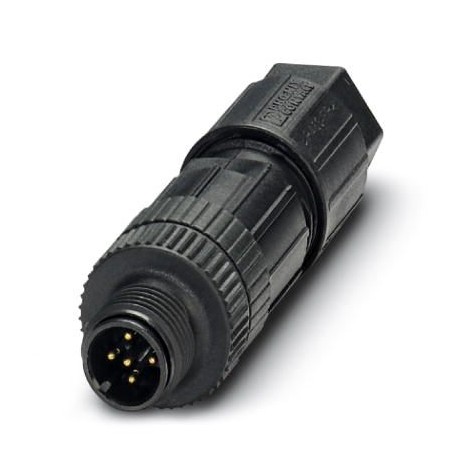

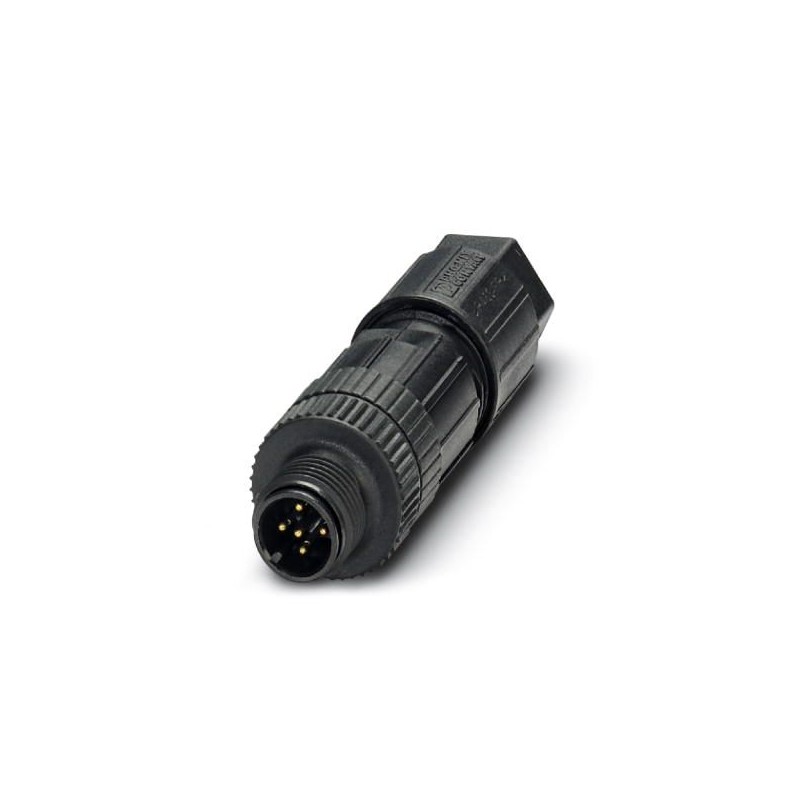

SACC-M12MS-5PL 1424686 PHOENIX CONTACT Conector, Universal, 5-polos, sin apantallar, Conector macho recto M1..
SACC-M12MS-5PL
1424686
PHOENIX_CONTACT
Conector, Universal, 5-polos, sin apantallar, Conector macho recto M12, codificación: A, Conexión por resorte push lock, material de moleteado: Plástico, diámetro exterior del cable 4 mm ... 8 mm
Conectores > Conector redondo, montaje en campo (conector industrial)
Cables, conectores y cajas QUICKON
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲Clave De Datos Comerciales
| Orderkey | Millón cuatrocientos veinticuatro mil seiscientos ochenta y seis |
|---|---|
| Unidad de embalaje | 1 pc |
| Página de catálogo | Página 18 (C-2-2017) |
| GTIN | 4055626376134 |
| Peso por Pieza (sin incluir el embalaje) | 13.300 g |
| Personalizado número de tarifa | Ochenta y cinco millones trescientos sesenta y seis mil novecientos noventa |
| País de origen | DE (Alemania) |
Dimensiones
| Diámetro de la carcasa | 19 mm |
|---|---|
| Longitud | 60 mm |
| Externo diámetro del cable | 4 mm 8 mm ... |
| Pelar la longitud de la vaina | 24 mm |
| Pelar la longitud del cable individual | 8 mm |
Condiciones ambientales
| Temperatura ambiente (funcionamiento) | -40 °C ... 85 °C (Clavija / zócalo) |
|---|---|
| Grado de protección | IP65 |
| IP67 |
General
| Corriente nominal a 40°C | 4 Un |
|---|---|
| Tensión nominal | 60 V DC |
| 48 V AC | |
| Número de posiciones | Cinco |
| El Color de la manija de la zona | negro |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Codificación | Un estándar de la |
| Normas/reglamentos | M12 conector IEC 61076-2-101 |
| Pantalla de estado | No |
| Categoría de sobretensión | II |
| Grado de contaminación | Tres |
| Método de conexión | Push-in de conexión |
| Conductor de sección transversal | 0,14 mm2 ... 0,75 mm2 (sin virola) |
| 0.08 mm2 ... 0,5 mm2 (con casquillo) | |
| 0,14 mm2 ... 0,75 mm2 (sólido) | |
| Sección cruzada del Conductor AWG | 26 ... 18 (sin virola) |
| 28 ... 20 (con casquillo) | |
| Inserción/retirada de los ciclos de | ≥ 100 |
| Par | 0.4 Nm (M12 estrías) |
| 0.4 Nm (con Conector de acoplamiento de la manga) | |
| 1.5 Nm (la Presión de la tuerca de acoplamiento de la manga) | |
| Instrucciones de montaje | Los cables pueden ser conectados tanto con virolas y sin virolas |
Material
| Clasificación de inflamabilidad según UL 94 | V0 |
|---|---|
| Material de contacto | CuSn |
| La superficie de contacto del material | Ni/Au |
| Contacto material de transporte | PA 6.6 |
| Material de agarre cuerpo | PA 6.6 |
| Material, moletas | De plástico |
| El material de sellado | NBR |
Normas y Reglamentos
| Designación estándar | Conector M12 |
|---|---|
| Normas/reglamentos | IEC 61076-2-101 |
| Clasificación de inflamabilidad según UL 94 | V0 |
Ambiental, Cumplimiento De Productos
| China RoHS | Ecológico periodo de uso: ilimitado = EFUP-e |
|---|---|
| No hay sustancias peligrosas por encima de los valores de umbral |
Clasificaciones
eCl@ss 5.1Veintisiete millones cien cuarenta y tres mil cuatrocientos veintitréseCl@ss 6.0Veintisiete millones doscientos setenta y nueve mil doscientoseCl@ss 7.0Veintisiete millones cuatrocientos cuarenta mil cien cuatroeCl@ss 8.0Veintisiete millones cuatrocientos cuarenta mil cien cuatroeCl@ss 9.0Veintisiete millones cuatrocientos cuarenta mil cien dos
| Característica | Valor |
|---|---|
| Estilo de contacto (EF001587) | Otros |
| Número de contactos de datos (EF012232) | 0 |
| Número de contactos de potencia (EF012216) | 0 |
| Número de contactos de control (EF012217) | 5 |
| Para cables con un diámetro exterior (EF009475) | 4 mm |
| Tipo de carcasa (EF006980) | Recto |
| Corriente nominal In (EF008250) | 4 A |
| Temperatura ambiente (EF002386) | -40 °C |
| Tensión nominal (EF000228) | 48 V |
| Categoría de sobretensión (EF006785) | II |
| Grado de contaminación (EF006786) | 3 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.14 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.14 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.14 mm² |
| Sección de conductor conectable (EF007343) | 0.14 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Material de recubrimiento del contacto (EF004020) | Níquel |
| Material de carcasa (EF001596) | Plástico |
| Revestimiento de la carcasa (EF001601) | Otros |
| Material del anillo roscado (EF012304) | Plástico |
| Mecanismo de bloqueo (EF000208) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | No |
| Grado de protección (IP), montado (EF007466) | IP65 |
| Número mín. de ciclos de acoplamiento (EF012212) | 100 |
| Armadura (EF000881) | No |
| Con indicación de estado (EF001602) | No |
