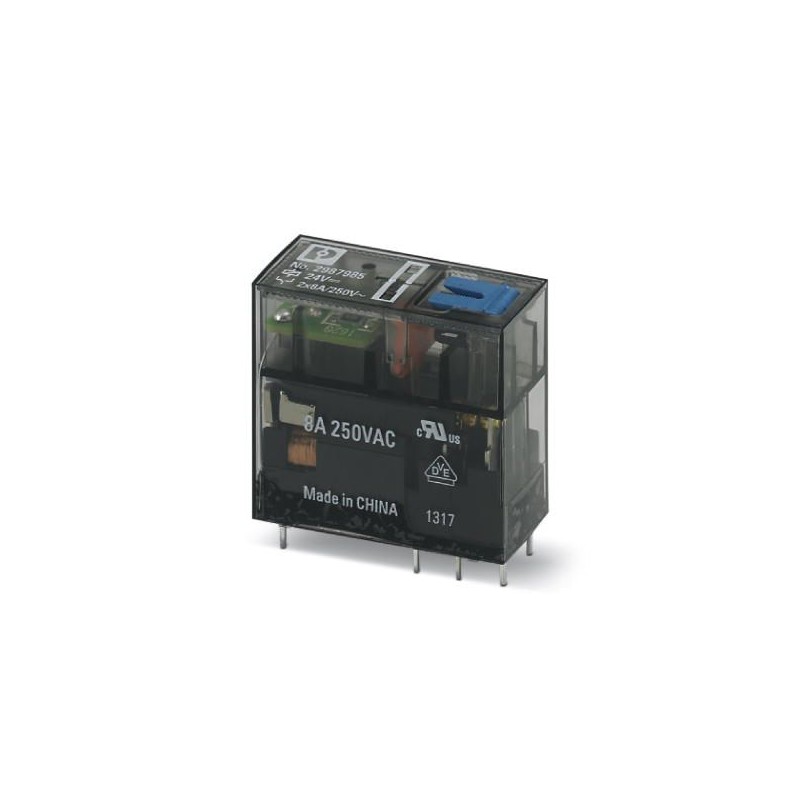

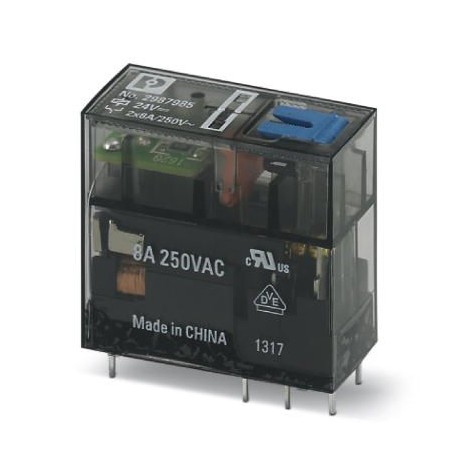

REL-MR- 24DC/21-21AU/MS 2987985 PHOENIX CONTACT Relés miniatura enchufables, con contacto multicapa con capa..
REL-MR-24DC/21-21AU/MS
2987985
PHOENIX_CONTACT
10
Relés miniatura enchufables, con contacto multicapa con capa de dorado duro, 2 contactos conmutados, tecla de comprobación, indicación mecánica de la posición de conmutación, LED de estado, diodo de libre circulación, polaridad A1+, A2-, tensión de entrada 24 V DC
Relés > Relé de conmutación
relés industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2987985 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CK6195 - |
| Cantidad de pedido mínima | 10 pcs |
| Página del catálogo | Página 306 (C_5_2017) |
| EAN | 4046356480994 |
| Peso por unidad (sin incluir el embalaje) | 18,410 g |
| Número de tarifa arancelaria | 85364190 |
| País de origen | CN (China) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Lado de excitación
| Tensión nominal de entrada UN | 24 V DC |
|---|---|
| Corriente de entrada típica a UN | 18 mA |
| Tiempo de reacción típico | 9 ms |
| Tiempo típico de apertura | 6 ms |
| Disipación con condición nominal | 0,43 W |
Lado de contactos
| Tipo de contacto | 2 contactos conmutados |
|---|---|
| Tipo de contacto de conmutación | Contacto simple |
| Material del contacto | AgNi, dorado duro |
| Tensión de conmutación máxima | 30 V AC |
| 36 V DC | |
| Tensión mínima de activación | 12 V (a 1 mA) |
| Corriente de conmutación mínima | 1 mA (para 12 V) |
| Corriente de conexión máxima | 50 mA |
| Corriente constante límite | 50 mA |
| Capacidad de ruptura | 1,5 A (Con 240 V, AC15) |
| Carga de motor según UL 508 | 1/4 HP, 120 V AC (contacto normalmente abierto) |
| 1/2 HP, 240 V AC (contacto normalmente abierto) |
Lado de contacto (en capa de oro destruida)
| Material del contacto | AgNi |
|---|---|
| Observación | los siguientes valores son válidos con la capa de oro destruida |
| Tensión de conmutación máxima | 250 V AC/DC |
| Tensión mínima de activación | 12 V (para 10 mA) |
| Corriente constante límite | 8 A |
| Corriente de conexión máxima | 16 A (20 ms) |
| Corriente de conmutación mínima | 10 mA (para 12 V) |
| Potencia de ruptura (carga óhmica) máxima | 2000 VA (Para 250 V AC) |
| Capacidad de ruptura | 1 A (Con 24 V, DC13) |
| 1,5 A (Con 24 V, AC15) | |
| 1,5 A (Con 120 V, AC15) | |
| 1,5 A (Con 240 V, AC15) |
Generalidades
| Tensión de prueba Bobina de relé/contacto de relé | 5 kV AC (50 Hz, 1 min) |
|---|---|
| Tensión de prueba Contacto de relé/Contacto de relé | 2,5 kV AC (50 Hz, 1 min) |
| Vida útil mecánica | 5x 106periodicidades de cambio de estado |
| Vida útil eléctrica | ver el diagrama |
| Peso neto (SAP) | 18,41 g |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Normas/especificaciones | EN 61810-1 |
| VDE 0435-201 | |
| EN 50178 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Dispositivo completo con zócalo (EF003359) | No |
| Con abrazaderas extraíbles (EF003340) | No |
| Con indicador LED (EF005950) | No |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 19.2 V |
| Tipo de tensión de accionamiento (EF008242) | CC |
| Unidad, polaridad (EF003355) | Sin polaridad |
| Comportamiento de conmutación del accionamiento (EF003356) | Estable mono |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos inversores (EF008257) | 2 |
| Tipo de contacto de conmutación (EF003358) | Contacto simple |
| Con contactos impulsados positivamente (EF003357) | No |
| Material del inserto de contacto (EF008521) | Otros |
| Material de recubrimiento del contacto (EF004020) | Oro |
| Intensidad nominal (EF000001) | 0.018 A |
| Anchura (EF000008) | 12.7 mm |
| Altura (EF000040) | 29 mm |
| Profundidad (EF000049) | 25 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2987985-REL-MR- 24DC/21-21AU/MS | 148 Kbytes |
|
