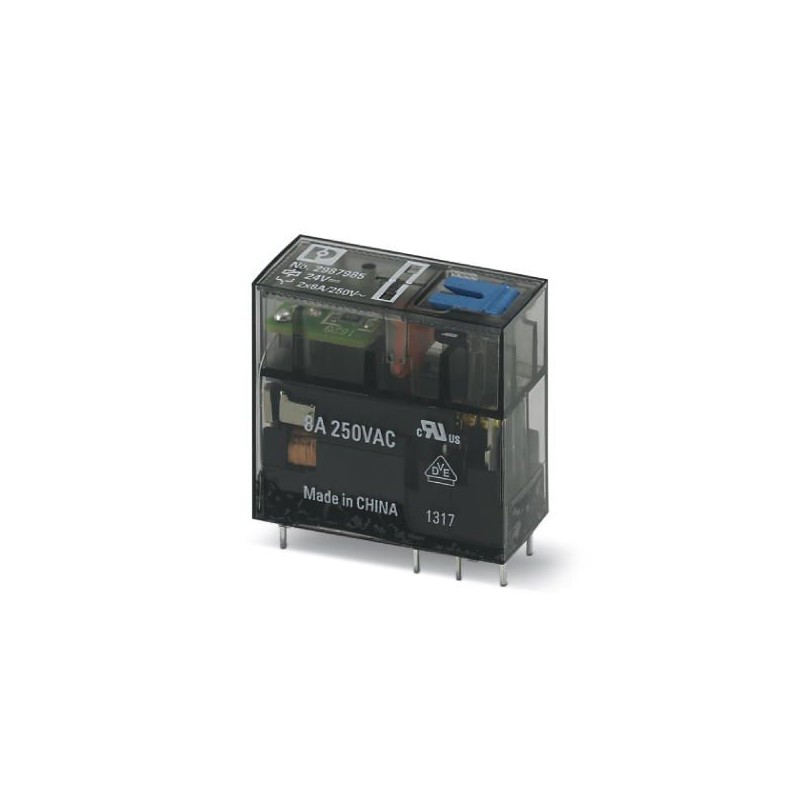

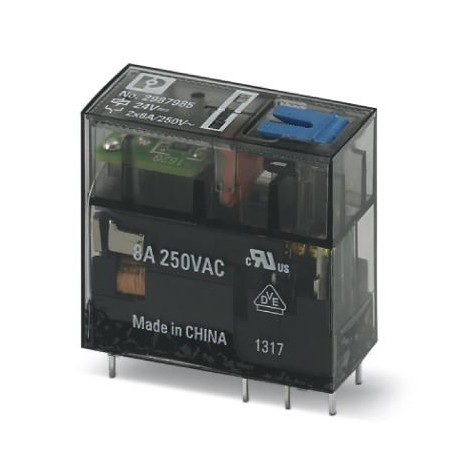

REL-MR- 24DC/21-21AU/MS 2987985 PHOENIX CONTACT Relais individuels Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

REL-MR- 24DC/21-21AU/MS 2987985 PHOENIX CONTACT Relais individuels

REL-MR- 24DC/21-21AU/MS

2987985

PHOENIX_CONTACT

10

Relais individuels

Plus de détails


Relais industriels

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

Quantité Prix
10+$6.23
20+$5.75
30+$5.26
40+$4.98
60+$4.78
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Produits consultés


En savoir plus



Données commerciales

Code de commande2987985
Unité de conditionnement10 pcs
Quantité minimum de commande10 pcs
Page cataloguePage 306 (C-5-2017)
GTIN4046356480994
Poids par pièce (hors emballage)0,018 KGM
Numéro du tarif douanier85364190
Pays d'origineCN (Chine)

Maße

Largeur12,7 mm
Hauteur29 mm
Profondeur25 mm

Conditions d'environnement

Température ambiante (fonctionnement)-40 °C ... 70 °C
Température ambiante (stockage/transport)-40 °C ... 85 °C

Côté excitation

Tension nominale d'entrée UN24 V DC
Courant d'entrée typique pour UN18 mA
Temps d'amorçage typique9 ms
Temps de retombée typique6 ms
Puissance dissipée en condition nominale0,43 W

Côté contact

Type de contact2 inverseurs
Type du contact de commutationContact simple
Matériau des contactsAgNi, revêtement or dur
Tension de commutation maximale30 V AC
36 V DC
Tension de commutation minimale12 V (Pour 1 mA)
Courant de commutation minimal1 mA (pour 12 V)
Courant d'enclenchement maximal50 mA
Intensité permanente limite50 mA
Pouvoir de coupure1,5 A (à 240 V, AC15)
Charge moteur selon UL 5081/4 HP, 120 V AC (contact NO)
1/2 HP, 240 V AC (contact NO)

Partie contact (avec couche d'or endommagée)

Matériau des contactsAgNi
Remarqueles valeurs suivantes s'appliquent quand la couche d'or est endommagée
Tension de commutation maximale250 V AC/DC
Tension de commutation minimale12 V (pour 10 mA)
Intensité permanente limite8 A
Courant d'enclenchement maximal16 A (20 ms)
Courant de commutation minimal10 mA (pour 12 V)
Puissance de coupure (charge ohmique) max.2000 VA (pour 250 V AC)
Pouvoir de coupure1 A (à 24 V, DC13)
1,5 A (à 24 V, AC15)
1,5 A (à 120 V, AC15)
1,5 A (à 240 V, AC15)

Généralités

Tension d'essai bobine de relais/contact de relais5 kV AC (50 Hz, 1 min)
Tension d'essai contact de relais/contact de relais2,5 kV AC (50 Hz, 1 min)
Durée de vie mécanique5x 106cycles
Durée de vie électriquevoir diagramme
Poids net (SAP)18,41 g

Normes et spécifications

Connexion selon la normeCUL
Normes/PrescriptionsEN 61810-1
VDE 0435-201
EN 50178

Environmental Product Compliance

China RoHSPériode d'utilisation conforme : illimitée = EFUP-e
Aucune substance dangereuse dépassant les valeurs seuils ;

Classifications

Datasheet - PDF
