Ver más grande

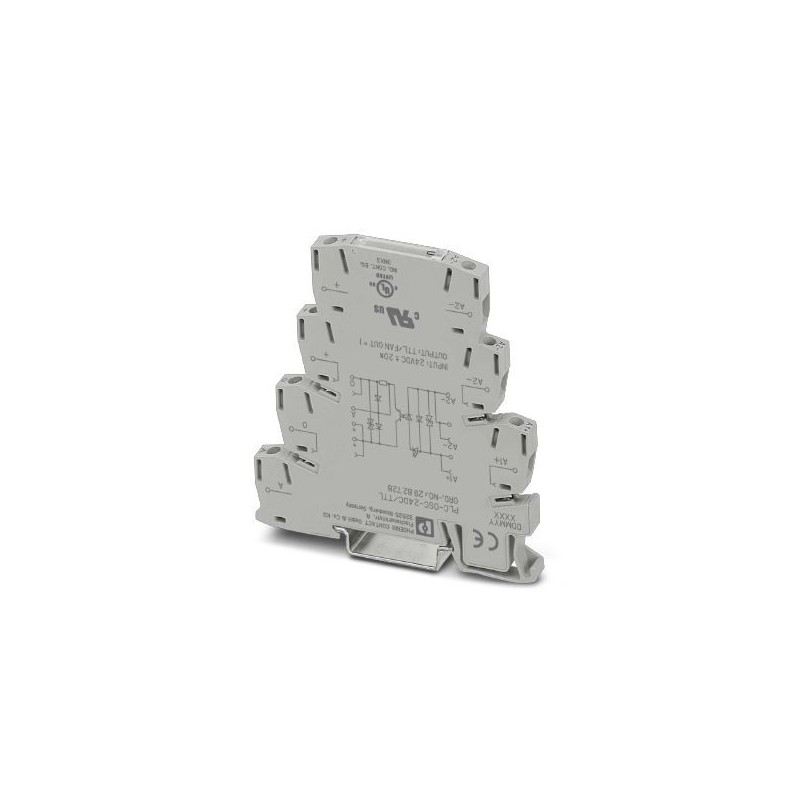

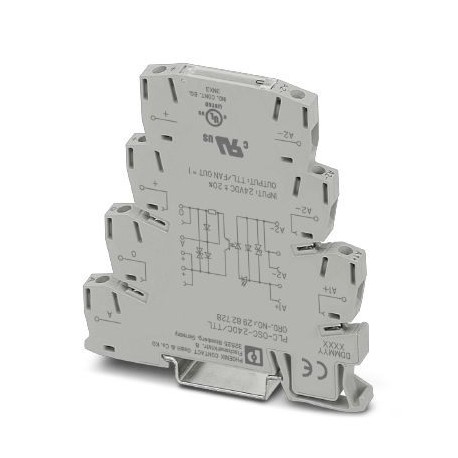

PLC-OSC- 24DC/TTL 2982728 PHOENIX CONTACT Relé de estado sólido PLC con conexión por tornillo, para el monta..
PLC-OSC- 24DC/TTL
2982728
PHOENIX_CONTACT
Relé de estado sólido PLC con conexión por tornillo, para el montaje sobre carril NS 35/7,5, entrada: 24 V DC, salida: TTL (5 V DC)
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2982728 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CK6211 - |
| Página del catálogo | Página 414 (C_5_2017) |
| EAN | 4046356170604 |
| Peso por unidad (sin incluir el embalaje) | 30,000 g |
| Número de tarifa arancelaria | 85364190 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Ambient conditions
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Índice de protección | IP20 |
Datos de entrada
| Tensión nominal de entrada UN | 24 V DC |
|---|---|
| Margen de tensión de entrada referido a UN | 0,8 ... 1,2 |
| Rango de tensión de entrada | 19,2 V DC ... 28,8 V DC |
| Tensión de accionamiento de dimensionamiento UC | 24 V DC |
| Umbral de conmutación Señal "0" referido a UN | < 0,4 |
| Umbral de conmutación Señal "1" referido a UN | > 0,8 |
| Corriente de entrada típica a UN | 3,4 mA |
| Tiempo de conexión típico | 35 µs |
| Tiempo de desconexión típico | 35 µs |
| Indicación de la tensión de servicio | LED amarillo |
| Denominación de la protección | Prot. contra inversión de polaridad |
| Prot. contra sobretensiones | |
| Circuito de protección/componente de protección | Diodo contra inversión de polaridad en paralelo |
| Limitación de sobretensiones | > 33 V |
| Frecuencia de transmisión | 1 kHz |
| Disipación con condición nominal | 0,08 W |
Datos de salida
| Denominación | Datos de salida |
|---|---|
| Tensión nominal de salida | 5 V DC |
| Gama de tensión de salida | 4,5 V AC ... 6 V AC |
| Corriente constante límite | una carga TTL (Fan out = 1) / 50 mA para servicio intermitente |
| Fan out | 1 |
| Limitación de sobretensiones | > 8 V |
| Caída de tensión con corriente constante límite máxima | < 80 mV |
| Circuito de salida | 3 conductores, con masa |
| Denominación de la protección | Prot. contra inversión de polaridad |
| Prot. contra sobretensiones | |
| Circuito de protección/componente de protección | Diodo contra inversión de polaridad en paralelo |
Connection data 1
| Denominación Conexión | Lado de entrada |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
Connection data 2
| Denominación Conexión | Lado de salida |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
Generalidades
| Tensión de prueba Entrada/salida | 2,5 kVeff(50 Hz, 1 min) |
|---|---|
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
| Modo operativo | Tiempo de trabajo 100 % |
| Clase de combustibilidad según UL 94 | V0 |
| Denominación | Líneas de fuga y espacios de aire entre los circuitos |
| Normas/especificaciones | IEC 60664 |
| EN 50178 | |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Denominación | Líneas de fuga y espacios de aire entre los circuitos |
| Normas/especificaciones | IEC 60664 |
| EN 50178 | |
| Tensión de aislamiento de dimensionamiento | 250 V DC |
| Tensión transitoria de dimensionamiento | 4 kV |
| Aislamiento | Aislamiento básico |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 5.027371001eCl@ss 5.127371001eCl@ss 6.027371604eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2982728-PLC-OSC- 24DC/TTL | 120 Kbytes |
|
