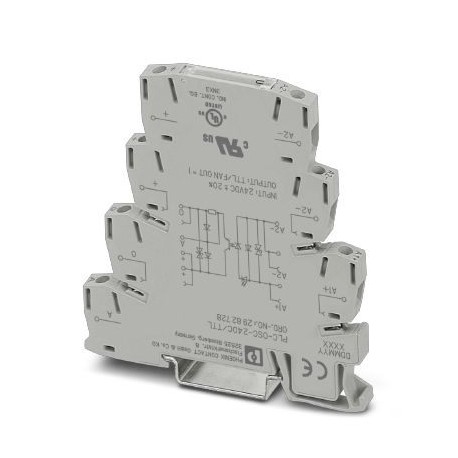

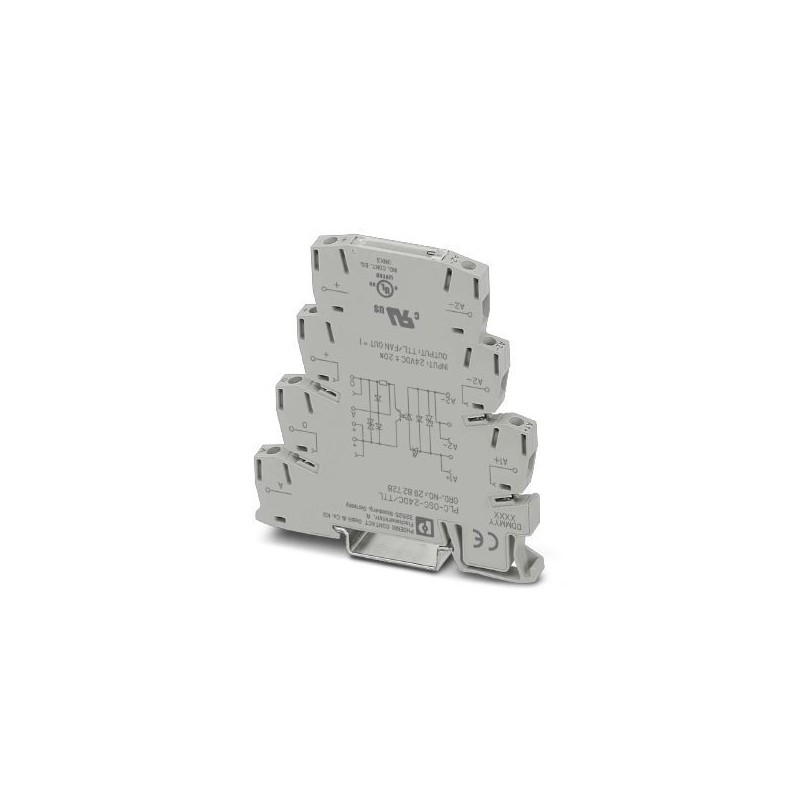

PLC-OSC- 24DC/TTL 2982728 PHOENIX CONTACT Модуль полупроводникового реле
PLC-OSC-24DC/TTL
2982728
PHOENIX_CONTACT
Модуль полупроводникового реле
Твердотельное реле ПЛК с винтовым соединением, для монтажа на рейку NS 35/7.5, вход: 24 В постоянного тока, выход: TTL (5 В постоянного тока)
Реле > Оптическое соединение
промышленные реле
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Коммерческие данные
| Код заказа | 2982728 |
|---|---|
| Упаковочная единица | 10 stk |
| Страница каталога | Стр. 414 (C-5-2017) |
| GTIN | 4046356170604 |
| Вес/шт. (без упаковки) | 30,000 GRM |
Ambient conditions
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Степень защиты | IP20 |
Входные данные
| Входное номинальное напряжение UN | 24 В DC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,8 ... 1,2 |
| Диапазон входных напряжений | 19,2 В DC ... 28,8 В DC |
| Номинальное напряжение цепи управления UC | 24 В DC |
| Порог срабатывания, сигнал "0", относительно UN | < 0,4 |
| Порог срабатывания, сигнал "1", относительно UN | > 0,8 |
| Типовой входной ток при UN | 3,4 мА |
| Время включения, типовое | 35 мкс |
| Время отключения, типовое | 35 мкс |
| Индикация рабочего напряжения | LED желт. |
| Наименование защиты | Защита от переполюсовки |
| Защита от перенапр. | |
| Защитная цепь / модуль | Параллельно подключенные диоды для защиты от неправильного подключения |
| Ограничение верхнего предела напряжения | > 33 В |
| Частота передачи | 1 кГц |
| Мощность потерь при номинальных условиях | 0,08 Вт |
Выходные данные
| Наименование | Выходные данные |
|---|---|
| Выходное номинальное напряжение | 5 В DC |
| Диапазон выходного напряжения | 4,5 В AC ... 6 В AC |
| Макс. ток продолжительной нагрузки | TTL-нагрузка (Fan out = 1) / 50 мА для режима переключения |
| Нагрузочная способность | 1 |
| Ограничение верхнего предела напряжения | > 8 В |
| Падение напряжения при макс. рабочем токе | < 80 мВ |
| Выходная коммутация | 3-проводная схема, с заземлением |
| Наименование защиты | Защита от переполюсовки |
| Защита от перенапр. | |
| Защитная цепь / модуль | Параллельно подключенные диоды для защиты от неправильного подключения |
Connection data 1
| Наименование, подключение | Сторона входа |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
Connection data 2
| Наименование, подключение | Сторона выхода |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
Общие сведения
| Испытательное напряжение, вход / выход | 2,5 кВeff(50 Гц, 1 мин) |
|---|---|
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Режим работы | 100 % ED |
| Класс воспламеняемости согласно UL 94 | V0 |
| Наименование | Воздушный путь и путь утечки между цепями |
| Стандарты / нормативные документы | МЭК 60664 |
| EN 50178 | |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Наименование | Воздушный путь и путь утечки между цепями |
| Стандарты / нормативные документы | МЭК 60664 |
| EN 50178 | |
| Расчетное напряжение изоляции | 250 В DC |
| Расчетное импульсное напряжение | 4 кВ |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss 5.027371001eCl@ss 5.127371001eCl@ss 6.027371604eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
| Характеристика | Значение |
|---|---|
| Output voltage (EF003933) | 4.5 V |
| Type of output voltage (EF008222) | DC |
| Rated operation current Ie (EF001443) | 0.05 A |
| Type of digital output (EF003601) | Electronic |
| With LED indication (EF005950) | Yes |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES RU .pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2982728-PLC-OSC- 24DC/TTL | 120 Kbytes |
|
