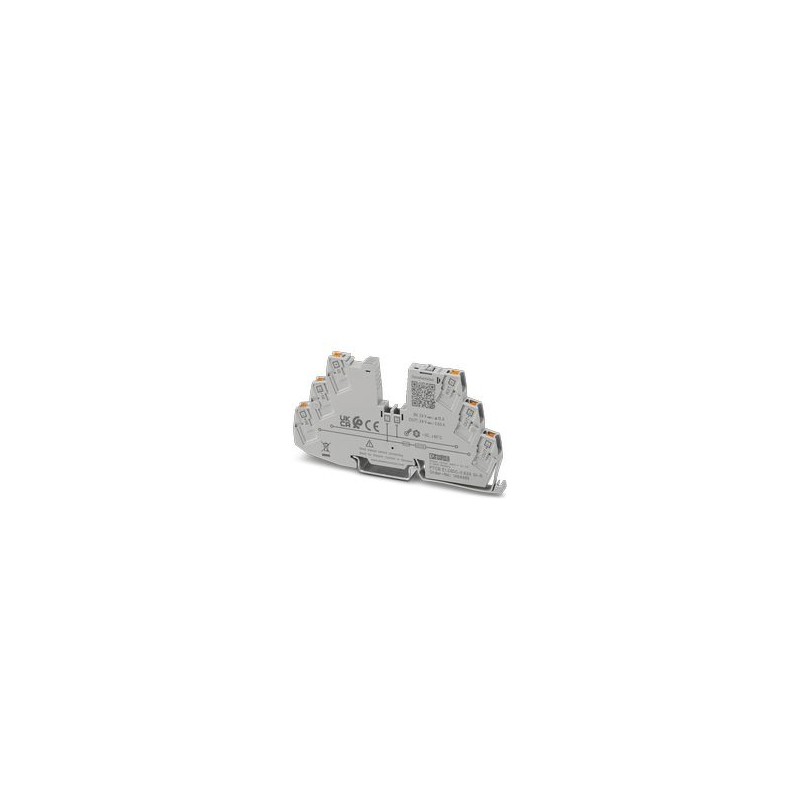

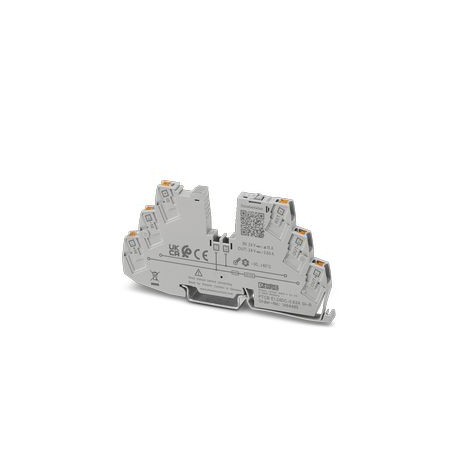

PTCB E1 24DC/0.63A SI-R 1464485 PHOENIX CONTACT Protección de equipos electrónica monocanal para consumidore..
PTCB E1 24DC/0.63A SI-R
1464485
PHOENIX_CONTACT
Protección de equipos electrónica monocanal para consumidores de 12-24 V DC. Valor de corriente nominal fijo: 0,63 A. Con señal remota, reset remoto y limitación de corriente activa. Combinable con bornas para carril CLIPLINE. Para la instalación sobre carriles DIN.
Protección electrónica de un solo canal para consumidores de 12-24 V CC. Corriente fija: 0,63 A Con señalización remota, reinicio remoto y limitación de corriente activa. Puede combinarse con bloques terminales CLIPLINE. Para instalación en raíles DIN.
Disyuntores, fusibles > Interruptor de protección
Protección sobretensiones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Notas generales | |
| nota | Conexión para la línea de señal controlada según la norma EN 61000-4-4 con 1 kV; posiblemente prever medidas de seguridad para el cliente |
| Cualquier cortocircuito fuerte repetido puede reducir la integral de fusión del prefuse integrado. | |
| tipo | Módulo Ferroviario Monolítico |
| Tipo de producto | Interruptor de protección electrónica |
| Familia de productos | PTCB |
| No. de postes | 1 |
| Número de canales | 1 |
| Características de aislamiento | |
| Clase de seguridad | Iii |
| Grado de contaminación | 2 |
| Número de canales | 1 |
| Notas generales | |
| Tensión de funcionamiento | 10 V CC... 30 V CC |
| Tensión nominal | 24 V CC |
| Dimensión. IN | 15 A DC (Corriente Total de Entrada) |
| 0,63 A DC (Corriente de salida nominal) | |
| Corriente nominal IN | 0,63 A DC |
| Corriente nominal (preset) | 0.63 A |
| Dimensionamiento de la tensión de impulso | 0,5 kV |
| Tipo de versión | Mi (electrónica) |
| Resistencia de alimentación de retorno | máximo 35 V CC |
| Se requiere Prefuse | Solo necesario si yoMáximode la fuente de alimentación > capacidad de corte de cortocircuito. Elemento integrado de seguridad contra fallos. |
| Capacidad de corte de cortocircuitos | 300 A |
| Resistencia de tensión | máximo 35 V CC (circuito de carga) |
| Limitación de corriente activa | typ. 1.08 x IN |
| fusible | electrónico |
| eficacia | > 98,5 % |
| Corriente en reposo I0 | Propina. 3,8 mA |
| Disipación de potencia | Propina. 0,1 W (Sin carga) |
| < 0,7 W (Operación nominal) | |
| Tiempo de inicialización del módulo | 40 ms |
| Tiempo de espera tras desactivar un canal | 5 s (sobrecarga / cortocircuito) |
| Tolerancia de medición I | ± 7 % |
| Desclasificación de temperatura | 15 A (Corriente total a 60 °C) |
| 20 A (corriente total a 50 °C) | |
| MTBF (IEC 61709, SN 29500) | 27034333 h (a 25 °C con 21 % de carga) |
| 11609008 h (a 40 °C con 34,25 % de carga) | |
| 1631800 h (a 60 °C al 100 % de carga) | |
| Voltaje disipado | 0,35 V (AT 0,63 A) |
| Elemento de seguridad | 4 A DC |
| Circuito de carga | |
| Tiempo límite | ≤ 600 ms |
| ≥ 12 ms (Dependiendo de la carga disponible) | |
| Desactiva la propina. 1,08 x IN | |
| Desactivación de subtensión | ≤ 9,2 V DC (activo) |
| ≥ 10,2 V DC (ralentí) | |
| Desactivación por sobretensión | ≥ 30,5 V DC (activo) |
| ≤ 29,5 V CC (ralentí) | |
| Carga capacitiva máx. | 4,7 mF (Dependiendo de la configuración de corriente y la corriente de cortocircuito disponible) |
| Restablecimiento | |
| Rango de voltaje de entrada | 7 V CC... 30 V DC (Reiniciar con borde descendente) |
| Consumo de corriente | Propina. 0,4 mA (a 24 V CC) |
| Longitud del pulso | ≥ 50 ms (Alto) |
| ≥ 50 ms (Bajo) | |
| tensión | < 5 V DC (estado bajo) |
| > 8 V DC (Estado Alto) | |
| Longitud de extracción | 8 milímetros |
| Sección transversal del conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección transversal del conductor AWG | 24 ... 12 |
| Sección transversal de conductor flexible con lengüeta montada y collar de plástico | 0,25 mm² ... 2,5 mm² |
| Sección transversal de conductor flexible con terminal de cable sin collar de plástico | 0,25 mm² ... 2,5 mm² |
| Salida de estado | |
| Voltaje de salida | 24 V CC (error) |
| 0 V DC (sin error) | |
| Corriente de salida | máx. 0,015 A (resistente a cortocircuitos) |
| Longitud de extracción | 8 milímetros |
| Sección transversal del conductor rígido | 0,2 mm² ... 4 mm² |
| Sección transversal del conductor AWG | 24 ... 12 |
| Sección transversal de conductor flexible con lengüeta montada y collar de plástico | 0,25 mm² ... 2,5 mm² |
| Sección transversal de conductor flexible con terminal de cable sin collar de plástico | 0,25 mm² ... 2,5 mm² |
| Sección transversal del conductor AWG | (convertido según IEC) |
| Circuito Principal IN+ | |
| Enlace | Conexión push-in |
| Longitud de extracción | 8 milímetros |
| Sección transversal flexible del conductor | 0,2 mm² ... 2,5 mm² |
| Sección transversal del conductor rígido | 0,2 mm² ... 4 mm² |
| Sección transversal del conductor AWG | 24 ... 12 |
| Sección transversal de conductor flexible con lengüeta montada y collar de plástico | 0,2 mm² ... 2,5 mm² |
| Sección transversal de conductor flexible con terminal de cable sin collar de plástico | 0,2 mm² ... 2,5 mm² |
| Circuito principal EN- | |
| Enlace | Conexión push-in |
| Longitud de extracción | 8 milímetros |
| Sección transversal flexible del conductor | 0,2 mm² ... 2,5 mm² |
| Sección transversal del conductor rígido | 0,2 mm² ... 4 mm² |
| Sección transversal del conductor AWG | 24 ... 12 |
| Sección transversal de conductor flexible con lengüeta montada y collar de plástico | 0,2 mm² ... 2,5 mm² |
| Sección transversal de conductor flexible con terminal de cable sin collar de plástico | 0,2 mm² ... 2,5 mm² |
| Circuito principal SALIDA | |
| Enlace | Conexión push-in |
| Longitud de extracción | 8 milímetros |
| Sección transversal flexible del conductor | 0,2 mm² ... 2,5 mm² |
| Sección transversal del conductor rígido | 0,2 mm² ... 4 mm² |
| Sección transversal del conductor AWG | 24 ... 12 |
| Sección transversal de conductor flexible con lengüeta montada y collar de plástico | 0,2 mm² ... 2,5 mm² |
| Sección transversal de conductor flexible con terminal de cable sin collar de plástico | 0,2 mm² ... 2,5 mm² |
| Canal LED apagado | Apagado (Canal Apagado) |
| Canal LED amarillo | flashes (Modo de Programación Activa) |
| Canal LED verde | luces encendidas (Canal encendido) |
| Canal LED rojo | se enciende (canal apagado, sobretensión o subvoltaje activo) |
| Luz temporal (canal apagado, fase de enfriamiento de 5 s, disparo en caso de sobrecarga o cortocircuito) | |
| destellos (canal apagado, listo para reactivar, disparo en caso de sobrecarga o cortocircuito) | |
| parpadeo rápido (canal apagado, voltaje de salida externo, posible error de instalación) |
| Dibujo acotado |  |
| Ancho | 6,2 milímetros |
| altura | 105,8 mm |
| profundidad | 55,6 mm (con raíl DIN de 7,5 mm) |
| material | PBT |
| PBT | |
| Clase de combustibilidad según UL 94 | V-0 |
| Condiciones ambientales | |
| Grado de protección | Ip20 |
| Temperatura ambiente (en funcionamiento) | -30 °C... 60 °C |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Posición elevada | ≤ 3000 m hasta 52 °C (s.m.) |
| ≤ 4000 m hasta 46 °C (s.m.) | |
| Resistente a la humedad | 96 h, 95 % HR, 40 °C |
| Choques (ejercicio) | 30g (IEC 60068-2-27, Prueba EA) |
| Vibración (ejercicio) | 10 Hz... 59,6 Hz (amplitud ± 0,35 mm; conforme a IEC 60068-2-6; Prueba de Fc) |
| 59,6 Hz ... 150 Hz (aceleración de 5g; según IEC 60068-2-6, Prueba Fc) | |
| 5 Hz... 100 Hz (búsqueda por resonancia 4g; frecuencia resonante 4g; 90 min según la clase D D GL) | |
| Listado UL | |
| Marca | UL/C-UL Listado UL 508 |
| UL Reconocido UL 2367 | |
| NEC Clase 2 según la UL 1310 | |
| UL/C-UL Ansi/UL Clase I 121201 Catalogada por UL/C-UL, División 2, Grupos A, B, C, D (Ubicación peligrosa) | |
| DNV GL | |
| Marca | Aprobación para el sector naval |
| Datos DNV GL | |
| Temperaturas | en |
| Humedad | B |
| vibración | B |
| Emc | en |
| Recinto | en |
| Normas/Reglamentos | EN 61000-6-2 |
| nota | EMC - Inmunidad al Ruido para Entornos Industriales |
| Normas/Reglamentos | EN 61000-6-3 |
| nota | EMC - Emisión de ruido para entornos residenciales, comerciales e industriales ligeros |
| Normas/Reglamentos | EN 60068-2-78 |
| nota | Influencias ambientales - Humedad y calor, constantes |
| Normas/Reglamentos | EN 50178 |
| nota | Equipos electrónicos para uso en instalaciones eléctricas |
| Normas/Reglamentos | EN 60068-2-6 |
| nota | Influencias ambientales - Vibraciones (sinusoidales) |
| Normas/Reglamentos | EN 60068-2-27 |
| nota | Influencias medioambientales - Choques |
| Normas/Reglamentos | EN 60068-2-30 |
| nota | Influencias ambientales - Parte 2-30: Métodos de prueba - prueba Db: calor húmedo, cíclicamente |
| Tipo de montaje | Riel de soporte: 35 mm |
| Característica | Valor |
|---|---|
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | Otros |
| Número de polos (EF001391) | 1 |
| Anchura (EF000008) | 6.2 mm |
| Altura (EF000040) | 105.8 mm |
| Profundidad (EF000049) | 55.6 mm |
| Método de montaje (EF000003) | Otros |
| Tensión de funcionamiento (EF000111) | 30 V |
| Intensidad nominal (EF000001) | 15 A |
| Limitación de corriente activa x IN (EF011922) | 0 |
| Tipo de fusible (EF011923) | Electrónico |
| Fail-Safe-Element (EF011924) | 4 A |
| Tiempo de desconexión (EF011925) | 0.6 ms |
| Carga capacitiva máx. (EF011926) | 0.0047 µF |
| Con contacto de telecomunicación (EF000422) | No |
| Temperatura ambiente durante el funcionamiento (EF007515) | -30 °C |
