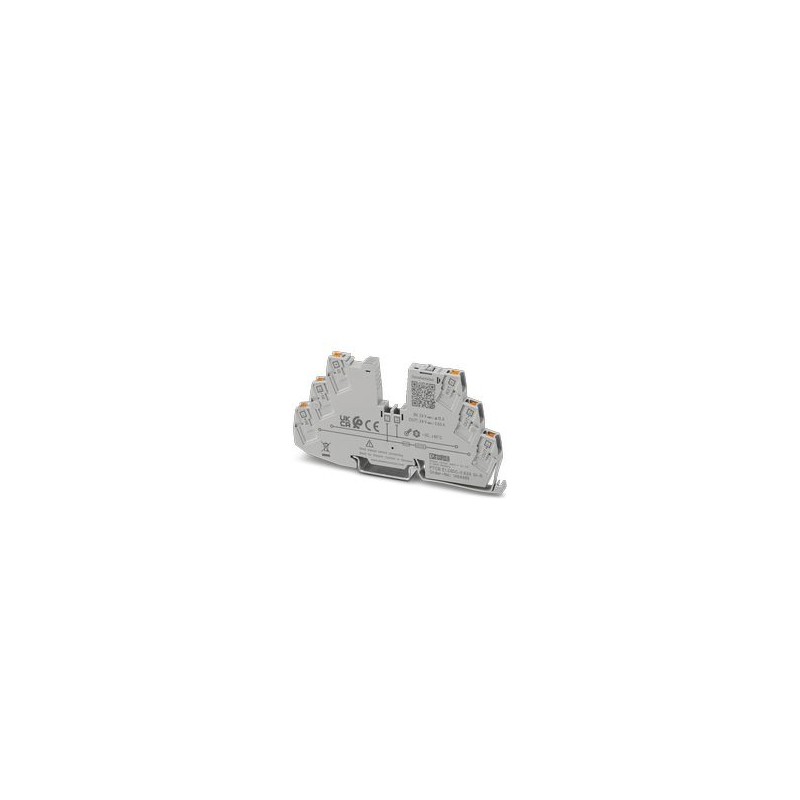

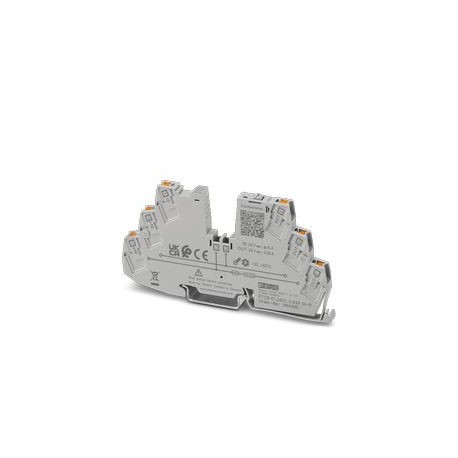

PTCB E1 24DC/0.63A SI-R 1464485 PHOENIX CONTACT Protection des équipements électroniques monocanaux pour les..
PTCB E1 24DC/0.63A SI-R
1464485
PHOENIX_CONTACT
Protection des équipements électroniques monocanaux pour les consommateurs de 12 à 24 V CC. Valeur nominale fixe du courant : 0,63 A. Avec signal à distance, réinitialisation à distance et limitation de courant actif. Peut être combiné avec les terminus ferroviaires CLIPLINE. Pour l’installation sur des rails DIN.
Interrupteurs de protection des appareils électroniques
Protection électronique monocanal pour consommateurs de 12 à 24 V CC. Courant fixe : 0,63 A avec signalisation à distance, réinitialisation à distance et limitation de courant actif. Peut être combiné avec des blocs terminaux CLIPLINE. Pour l’installation sur des rails DIN.
Appareils de protection des installations, des équipements et des personnes > Disjoncteur d'appareillage
Protection surtensions
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Remarques générales | |
| note | Connexion pour la ligne de signalisation contrôlée selon la norme EN 61000-4-4 avec 1 kV ; Éventuellement prévoir des mesures de sécurité à prendre par le client |
| Tout court-circuit fort répété peut réduire l’intégrale de fusion du refus intégré. | |
| type | Module ferroviaire monolithique |
| Type de produit | Interrupteur de protection électronique |
| Famille de produits | Le PTCB |
| Non. de pôles | 1 |
| Nombre de canaux | 1 |
| Caractéristiques d’isolation | |
| Classe de sécurité | Iii |
| Degré de pollution | 2 |
| Nombre de canaux | 1 |
| Remarques générales | |
| Tension de fonctionnement | 10 V CC ... 30 V CC |
| Tension nominale | 24 V DC |
| Dimension. IN | 15 A CC (courant d’entrée total) |
| 0,63 A CC (courant de sortie nominal) | |
| Courant nominal IN | 0,63 A DC |
| Courant nominal (préréglé) | 0,63 A |
| Dimensionnement de la tension d’impulsion | 0,5 kV |
| Type de libération | E (électronique) |
| Résistance d’alimentation de retour | max. 35 V DC |
| Refuser besoin | Besoin seulement si jeMaxde l’alimentation > capacité de coupure de court-circuit. Élément intégré de sécurité contre failles. |
| Capacité de coupure de court-circuit | 300 A |
| Résistance de tension | max. 35 V CC (circuit de charge) |
| Limitation du courant actif | typ. 1.08 x IN |
| fusible | électronique |
| efficacité | > 98,5 % |
| Courant quiescent I0 | pourboire. 3,8 mA |
| Dissipation de puissance | pourboire. 0,1 W (Sans chargement) |
| < 0,7 W (Fonctionnement nominal) | |
| Temps d’initialisation du module | 40 ms |
| Temps d’attente après la désactivation d’un canal | 5 s (surcharge / court-circuit) |
| Tolérance de mesure I | ± 7 % |
| Déclassement de la température | 15 A (courant total à 60 °C) |
| 20 A (courant total à 50 °C) | |
| MTBF (CEI 61709, SN 29500) | 27034333 h (à 25 °C avec 21 % de charge) |
| 11609008 h (à 40 °C à 34,25 % de charge) | |
| 1631800 h (à 60 °C à 100 % de charge) | |
| Tension dissipée | 0,35 V (AT 0,63 A) |
| Élément de sécurité | 4 A CC |
| Circuit de charge | |
| Temps de coupure | ≤ 600 ms |
| ≥ 12 ms (selon la charge disponible) | |
| Désactivez le pourboir. 1,08 x IN | |
| Désactivation de sous-tension | ≤ 9,2 V CC (actif) |
| ≥ 10,2 V CC (au repos) | |
| Désactivation de la surtension | ≥ 30,5 V CC (actif) |
| ≤ 29,5 V CC (au repos) | |
| Charge capacitive max. | 4,7 mF (selon le réglage du courant et le courant de court-circuit disponible) |
| Réinitialisation | |
| Plage de tension d’entrée | 7 V CC... 30 V CC (Réinitialisation avec bord de descente) |
| Consommation de courant | pourboire. 0,4 mA (à 24 V CC) |
| Longueur d’impulsion | ≥ 50 ms (élevé) |
| ≥ 50 ms (faible) | |
| tension | < 5 V CC (État bas) |
| > 8 V CC (État de haut niveau) | |
| Longueur de décapage | 8 mm |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section du conducteur AWG | 24 ... 12 |
| Section de conducteur flexible avec cosse montée et collier en plastique | 0,25 mm² ... 2,5 mm² |
| Section de conducteur flexible avec cosse de câble sans collier en plastique | 0,25 mm² ... 2,5 mm² |
| Sortie d’état | |
| Tension de sortie | 24 V CC (erreur) |
| 0 V DC (Pas d’erreur) | |
| Courant de sortie | max. 0,015 A (résistant aux courts-circuits) |
| Longueur de décapage | 8 mm |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section du conducteur AWG | 24 ... 12 |
| Section de conducteur flexible avec cosse montée et collier en plastique | 0,25 mm² ... 2,5 mm² |
| Section de conducteur flexible avec cosse de câble sans collier en plastique | 0,25 mm² ... 2,5 mm² |
| Section du conducteur AWG | (converti selon IEC) |
| Circuit principal IN+ | |
| Lien | Connexion enfichable |
| Longueur de décapage | 8 mm |
| Section flexible du conducteur | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section du conducteur AWG | 24 ... 12 |
| Section de conducteur flexible avec cosse montée et collier en plastique | 0,2 mm² ... 2,5 mm² |
| Section de conducteur flexible avec cosse de câble sans collier en plastique | 0,2 mm² ... 2,5 mm² |
| Circuit principal IN- | |
| Lien | Connexion enfichable |
| Longueur de décapage | 8 mm |
| Section flexible du conducteur | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section du conducteur AWG | 24 ... 12 |
| Section de conducteur flexible avec cosse montée et collier en plastique | 0,2 mm² ... 2,5 mm² |
| Section de conducteur flexible avec cosse de câble sans collier en plastique | 0,2 mm² ... 2,5 mm² |
| Circuit principal OUT | |
| Lien | Connexion enfichable |
| Longueur de décapage | 8 mm |
| Section flexible du conducteur | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section du conducteur AWG | 24 ... 12 |
| Section de conducteur flexible avec cosse montée et collier en plastique | 0,2 mm² ... 2,5 mm² |
| Section de conducteur flexible avec cosse de câble sans collier en plastique | 0,2 mm² ... 2,5 mm² |
| Canal LED désactivé | Désactivé (Canal désactivé) |
| Canal LED jaune | flashes (mode de programmation active) |
| Canal LED vert | s’allume (Channel On) |
| Canal LED rouge | s’allume (canal désactivé, surtension ou sous-tension active) |
| Voyant temporaire (canal désactivé, phase de refroidissement de 5 s, déclenchement en cas de surcharge ou de court-circuit) | |
| flashes (canal désactivé, prêt à réarmer, déclenchement en cas de surcharge ou de court-circuit) | |
| clignotement rapide (canal désactivé, tension de sortie externe, possible erreur d’installation) |
| Dessin coté |  |
| Largeur | 6,2 mm |
| hauteur | 105,8 millimètre |
| profondeur | 55,6 mm (avec rail DIN de 7,5 mm) |
| matériel | PBT |
| PBT | |
| Classe de combustibilité selon UL 94 | S-U |
| Conditions environnementales | |
| Degré de protection | Ip20 |
| Température ambiante (en fonctionnement) | -30 °C ... 60 °C |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Surélevée | ≤ 3000 m jusqu’à 52 °C (amsl) |
| ≤ 4000 m jusqu’à 46 °C (amsl) | |
| Étanche à l’humidité | 96 h, 95 % HR, 40 °C |
| Amortisseurs (exercice) | 30 g (IEC 60068-2-27, Test Ea) |
| Vibration (exercice) | 10 Hz... 59,6 Hz (amplitude ± 0,35 mm ; conformément à IEC 60068-2-6 ; Test Fc) |
| 59,6 Hz ... 150 Hz (accélération 5g ; selon IEC 60068-2-6, test Fc) | |
| 5 Hz... 100 Hz (recherche par résonance 4g ; fréquence résonante 4g ; 90 min selon la classe D D GL) | |
| Répertorié UL | |
| Marquage | Homologué UL/C-UL UL 508 |
| Reconnu UL 2367 | |
| NEC Classe 2 selon UL 1310 | |
| Homologué UL/C-UL ANSI/UL 121201 Classe I, Division 2, Groupes A, B, C, D (Zones dangereuses) | |
| DNV GL | |
| Marquage | Approbation pour le secteur naval |
| Données DNV GL | |
| Températures | à |
| Humidité | B |
| vibration | B |
| Emc | à |
| Enclos | à |
| Normes/Règlements | EN 61000-6-2 |
| note | EMC - Immunité au bruit pour les environnements industriels |
| Normes/Règlements | EN 61000-6-3 |
| note | EMC - Émission de bruit pour les environnements résidentiels, commerciaux et industriels légers |
| Normes/Règlements | EN 60068-2-78 |
| note | Influences environnementales - Humidité et chaleur, constantes |
| Normes/Règlements | EN 50178 |
| note | Équipements électroniques destinés à être utilisés dans les installations électriques |
| Normes/Règlements | EN 60068-2-6 |
| note | Influences environnementales - Vibrations (sinusoïdales) |
| Normes/Règlements | EN 60068-2-27 |
| note | Influences environnementales - Chocs |
| Normes/Règlements | EN 60068-2-30 |
| note | Influences environnementales - Partie 2-30 : Méthodes d’essai - test Db : chaleur humide, cyclique |
| Type de montage | Rail de support : 35 mm |
| Caractéristique | Valeur |
|---|---|
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | Autre |
| Nombre de pôles (EF001391) | 1 |
| Largeur (EF000008) | 6.2 mm |
| Hauteur (EF000040) | 105.8 mm |
| Profondeur (EF000049) | 55.6 mm |
| Type de montage (EF000003) | Autre |
| Tension de fonctionnement (EF000111) | 30 V |
| Courant nominal (EF000001) | 15 A |
| Limitation de l'intensité active x IN (EF011922) | 0 |
| Type de fusible (EF011923) | Électronique |
| Élément de basculement (EF011924) | 4 A |
| Temps de désactivation (EF011925) | 0.6 ms |
| Charge capacitive maximale (EF011926) | 0.0047 µF |
| Avec contact de signalisation à distance (EF000422) | Non |
| Température ambiante en fonctionnement (EF007515) | -30 °C |
