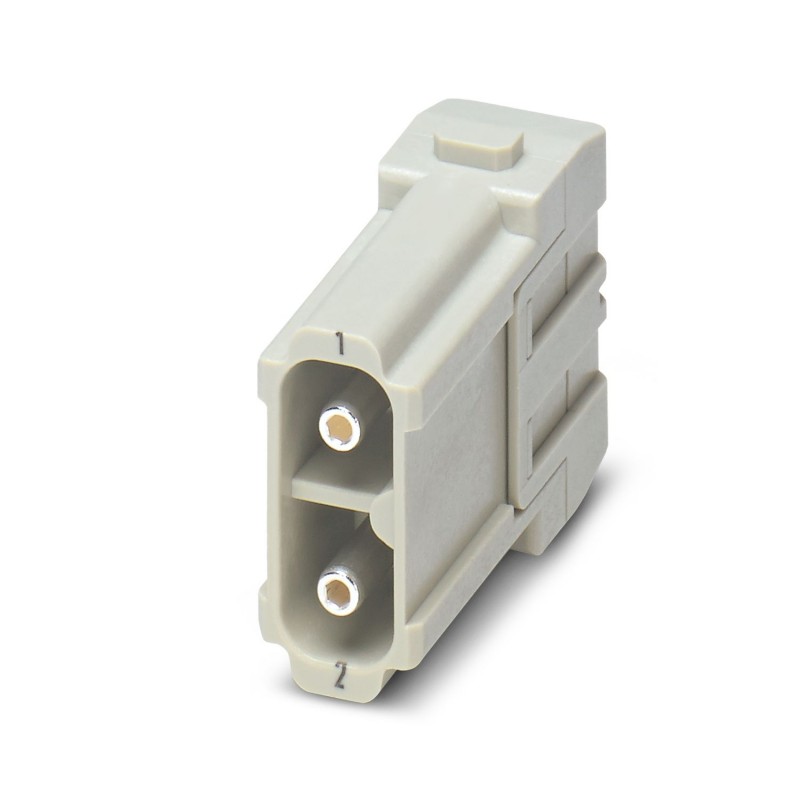

HC-M-02-MOD-ST 1679346 PHOENIX CONTACT Módulo de insertos de contactos HEAVYCON, macho, 2 polos, conexión po..
HC-M-02-MOD-ST
1679346
PHOENIX_CONTACT
2
Módulo de insertos de contactos HEAVYCON, macho, 2 polos, conexión por tornillo axial
Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Generalidades | Para cajas HEAVYCON de la construcción B6 a B48, marco de sujeción articulado HC-M-MHR... necesario |
| Indicaciones de montaje | - Conexión de los conductores con llave Allen de 2 mm. - Altura de carcasa ≥ 52 mm. - Conexión por tornillo axial solo para conductores flexibles. - Las conexiones enchufables deben accionarse sólo sin carga/tensión. |
| Nota acerca de la técnica de conexión axial: Solo para conductores flexibles. Las secciones de conductor indicadas se refieren a la sección geométrica del cable empleado. Debe comprobarse antes de su empleo la utilización de cables cuya sección geométrica difiera considerablemente de la sección nominal del cable. El receptáculo de conexión de la técnica de tornillo axial está concebido para cables flexibles conforme a VDE 0295 clase 5. Las construcciones de líneas que difieran (p. ej.: cables de clase 6) deberán comprobarse antes de su uso. Indicación de montaje Antes de iniciar el montaje es necesario asegurarse de que el tornillo de cabeza cónica esté totalmente desenroscado (la cámara está abierta). No se permite trenzar los cables. Deben deslizarse los conductores en la cámara de contacto hasta el tope (hasta que el aislamiento tope con el contacto). Sujetar el conductor en posición y fijar con una llave Allen. Antes de una nueva conexión deben cortarse los finales de conductor ya utilizados. Solo se permite reapretar el tornillo de conexión una vez (para evitar que se rompan las trenzas). Para evitar daños en el contacto, es preciso apoyar el conductor/la línea mecánicamente a una distancia adecuada del punto de conexión (p. ej.: cuando se utiliza en un corte de chapa). Para instrucciones referentes a la ejecución correcta, consultar la norma DIN VDE 0100-520:2003-06. | |
| Hexágono interior | SW 2 |
| Tipo de producto | Inserto de contactos modular |
| Serie | HC-M-02 |
| Aplicación | Potencia |
| Número de polos | 2 |
| Cara de enchufe | 2 |
| Numeración de contacto | 1 - 2 |
| Cantidad de los puestos de módulo | 1 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Tecnología de conexión | |
| Tecnología de conexión | Conexión por tornillo axial |
| Conexión según norma | IEC / EN |
| Conexión de conductores | |
| Sección de conexión | 2,5 mm² ... 8 mm² (La sección transversal especificada se refiere a la sección geométrica del cable empleado.) |
| Sección de conexión AWG | 12 ... 10 |
| Par de apriete | 1,5 Nm (2,5 mm² ... 4 mm²) |
| 2 Nm (6-8 mm²) | |
| Longitud a desaislar del conductor individual | 8 mm +1 mm (para 6 mm²) |
| 5 mm +1 mm (para 2,5 mm² ... 4 mm²) | |
| 11 mm +1 mm (para 8 mm²) | |
| Esquema de dimensiones |  |
| Anchura | 34,2 mm |
| Altura | 41,8 mm |
| Longitud | 14,6 mm |
| Tensión de dimensionamiento (III/3) | 1000 V |
| Tensión transitoria de dimensionamiento | 8 kV |
| Corriente asignada | 40 A |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 500 |
| Clase de inflamabilidad según UL 94 | V0 |
| Material contacto | Aleación de cobre |
| Material superficie del contacto | Ag |
| Material soporte de contactos | PC |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO ACCESO PARA ARMARIO DE CONTROL PHOENIX ES.pdf | 11 Mbytes |
|
| PHOENIX CONTACT-1679346-HC-M-02-MOD-ST | 123 Kbytes |
|
