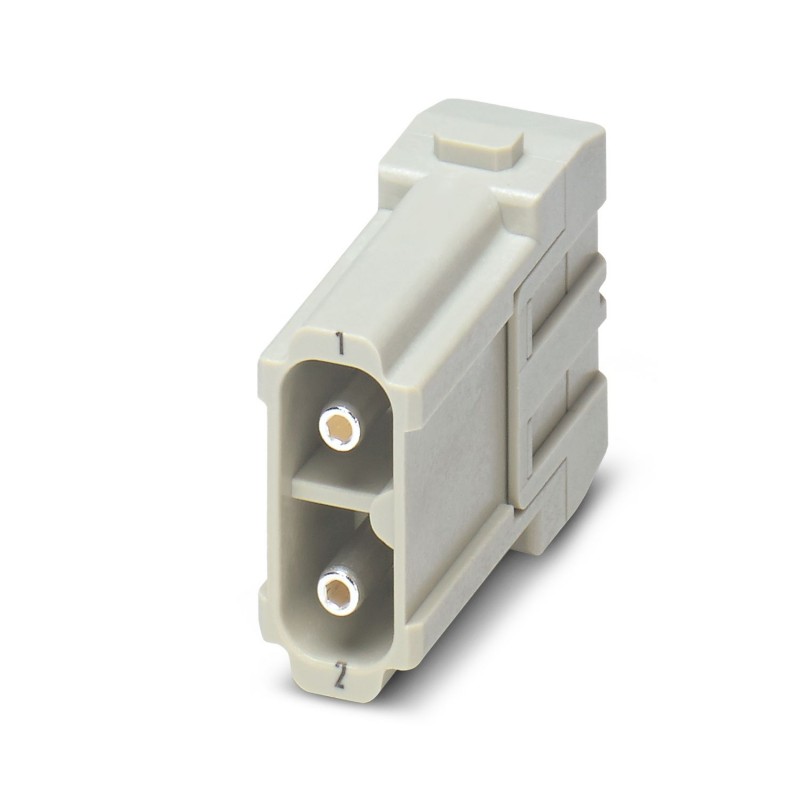

HC-M-02-MOD-ST 1679346 PHOENIX CONTACT Module à isolant pour contacts HEAVYCONNEC, mâle, 2 pôles, raccordeme..
HC-M-02-MOD-ST
1679346
PHOENIX_CONTACT
2
Module à isolant pour contacts HEAVYCONNEC, mâle, 2 pôles, raccordement vissé axial
Connecteurs industriels
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Caractéristiques électriques
| Remarque | Pour boîtiers HEAVYCONNEC de type B6 à B48, cadre-support articulé HC-M-MHR... nécessaire |
|---|---|
| Tension de référence (III/3) | 1000 V |
| Courant de référence | 40 A |
| Tension de choc assignée | 8 kV |
| Nombre de pôles | 2 |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
|---|
Caractéristiques mécaniques
| Section raccordable | 2,5 mm² ... 8 mm² (Les indications de la section transversale se réfèrent à la section géométrique du câble utilisé) |
|---|---|
| Section raccordable AWG | 12 ... 10 |
| Longueur de gaine à dénuder de chaque fil | 8 mm +1 (pour 6 mm²) |
| 5 mm +1 (pour 2,5 mm² ... 4 mm²) | |
| 11 mm +1 (pour 8 mm²) | |
| Couple de serrage | 1,5 Nm (2,5 - 4 mm²) |
| 2 Nm (6-8 mm²) | |
| Diamètre de fil avec isolation | 6 mm (6mm²) |
| 10,5 mm (8 mm²) | |
| 4 mm (2,5 mm² ... 4 mm²) | |
| Vis à 6 pans creux | ouvert. 2 |
| Cycles d'enfichage | ≥ 500 |
Généralités
| Série | HC-M-02 |
|---|---|
| Nombre de prises | 1 |
| Mode de raccordement | Raccordement vissé axial |
| Connexion selon la norme | CEI / EN |
| Classe d'inflammabilité selon UL 94 | V0 |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Conseils pour le montage | - Raccordement des fils avec clé mâle pour vis à six pans creux 2 mm.- Hauteur de boîtier ≥ 52 mm.- Raccordement vissé axial uniquement pour fils flexibles.- Les raccords enfichables ne doivent être manipulés que hors charge/tension. |
| Instruction pour le montage | Remarque concernant la connectique axiale : Uniquement pour fils flexibles. Les sections de conducteur indiquées se rapportent à la section géométrique du câble utilisé.L'utilisation de câbles dont la section géométrique diffère de façon importante de la section nominale du câble est à contrôler avant l'utilisation.Le logement de raccordement de la technique de raccordement à vis est conçu pour les câbles souples selon VDE 0295 classe 5. Les structures de ligne différentes (p.ex. lignes de classe 6) sont à contrôler avant utilisation.Instructions de montage Avant le début du montage, il convient de s'assurer que la vis conique est entièrement dévissée (l'alvéole est ouverte). Il est interdit de torsader les lignes. Les fils doivent être insérés jusqu'à la butée dans l'alvéole de contact (jusqu'à ce que l'isolation soit contre le contact). Maintenir le fil en position et le serrer à l'aide d'une clé Allen. L'extrémité du fil doit être sectionnée avant de procéder à un nouveau raccordement. Le resserrage de la vis de raccordement n'est autorisé qu'une seule fois afin d'éviter une rupture de fil. Afin d'éviter tout endommagement au niveau du contact, le fil / la ligne doit être absorbée mécaniquement à une distance convenable par rapport au point de jonction (p.ex. pour l'utilisation dans une découpe en tôle). La norme DIN VDE 0100-520:2003-06 renferment des indications pour une exécution en bonne et due forme. |
Indications concernant les matériaux
| Matériau de contact | Alliage de cuivre |
|---|---|
| Matériau de surface du contact | Ag |
| Matériau de porte-contacts | PC |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1679346-HC-M-02-MOD-ST | 123 Kbytes |
|
