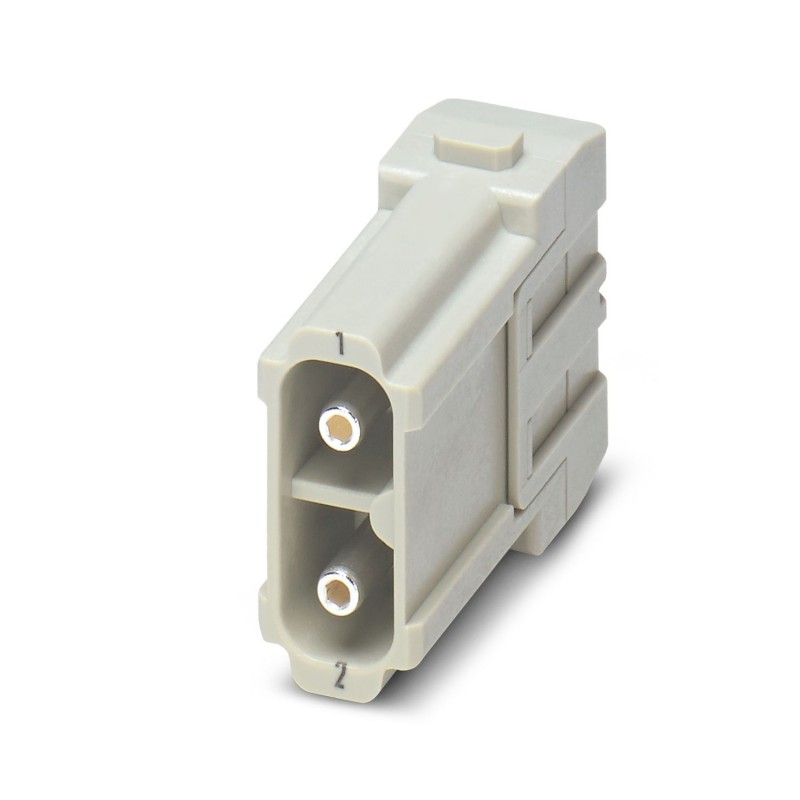

HC-M-02-MOD-ST 1679346 PHOENIX CONTACT Moduli inserto portacontatti HEAVYCON, connettore maschio, 2 poli, pe..
HC-M-02-MOD-ST
1679346
PHOENIX_CONTACT
2
Moduli inserto portacontatti HEAVYCON, connettore maschio, 2 poli, per connessione a vite assiale
Connettori industriali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati elettrici
| Nota | Per custodia HEAVYCON di tipo B6 - B48, telaio di supporto HC-M-MHR... necessario |
|---|---|
| Tensione di dimensionamento (III/3) | 1000 V |
| Corrente di dimensionamento | 40 A |
| Tensione impulsiva di dimensionamento | 8 kV |
| N. poli | 2 |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C |
|---|
Dati meccanici
| Sezione di collegamento | 2,5 mm² ... 8 mm² (La sezione indicata si riferisce alla sezione geometrica del cavo usato) |
|---|---|
| Sezione di collegamento AWG | 12 ... 10 |
| Lunghezza di spelatura nei singoli conduttori | 8 mm +1 (per 6 mm²) |
| 5 mm +1 (per 2,5 mm² ... 4 mm²) | |
| 11 mm +1 (per 8 mm²) | |
| Coppia di serraggio | 1,5 Nm (2,5 - 4 mm²) |
| 2 Nm (6-8 mm²) | |
| Diametro cavo isolamento compreso | 6 mm (6 mm²) |
| 10,5 mm (8 mm²) | |
| 4 mm (2,5 mm² ... 4 mm²) | |
| Ad esagono cavo | SW 2 |
| Cicli di manovra | ≥ 500 |
Generalità
| Serie | HC-M-02 |
|---|---|
| Numero di punti di connessione modulo | 1 |
| Tecnica di connessione | Connessione a vite assiale |
| Attacco a norma | IEC / EN |
| Classe di combustibilità a norma UL 94 | V0 |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Indicazione per il montaggio | - Connessione dei fili con chiave ad esagono cavo da 2 mm.- Altezza custodia ≥ 52 mm.- Connessione a vite assiale solo per cavi flessibili.- I connettori possono essere estratti solo in assenza di carico/tensione. |
| Montaggio | Nota per la tecnica di connessione assiale: Solo per cavi flessibili. Le sezioni dei conduttori qui indicate si riferiscono alle sezioni geometriche del cavo utilizzato.L'impiego di cavi la cui sezione geometrica è molto differente dalla sezione nominale del cavo è da verificare prima dell'utilizzo.Il vano di collegamento per la tecnica di connessione a vite è stato studiato per cavi a fili sottili flessibili secondo VDE 0295 classe 5. Realizzazioni diverse per cavi (ad es. cavi classe 6) sono da verificare prima dell'utilizzo.Nota per il montaggio Prima di iniziare il montaggio bisogna accertarsi che la vite a cono sia completamente svitata (il vano è aperto). Non è possibile la ritorcitura dei cavi. I fili vanno inseriti nel vano fino all'arresto (fino a quando l'isolamento e il contatto coincidano). Mantenere il filo in posizione e serrarlo con la chiave. L'estremità utilizzata del filo è da tagliare prima di una nuova connessione. Per evitare la rottura dei fili è permesso un singolo ulteriore serraggio della vite di connessione. Per evitare danni al contatto, il filo / il conduttore deve essere intercettato meccanicamente ad una distanza adeguata dal punto di connessione (ad es. inserendolo in una sezione di lamiera). Note per un'esecuzione corretta sono offerte da DIN VDE 0100-520:2003-06. |
Dati materiale
| Materiale contatto | Lega di rame |
|---|---|
| Materiale superficie contatti | Ag |
| Materiale inserto portacontatti | PC |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1679346-HC-M-02-MOD-ST | 123 Kbytes |
|
