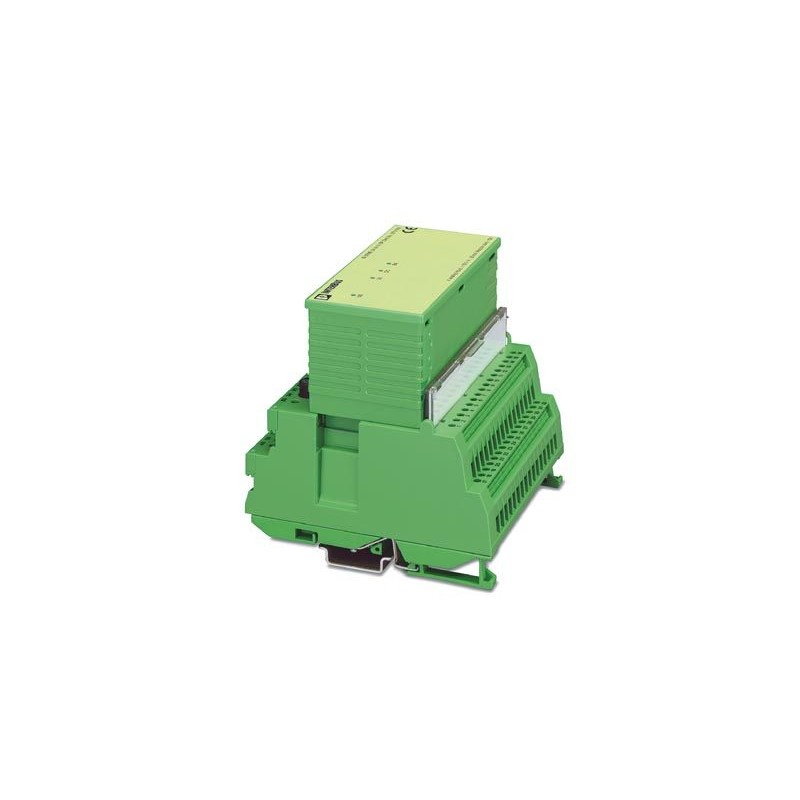

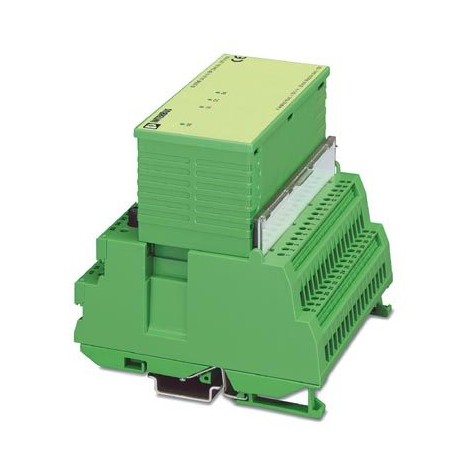

IB ST 24 AI 4/SF 2754309 PHOENIX CONTACT Módulo E/S
IB ST 24 AI 4/SF
2754309
PHOENIX_CONTACT
Módulo E/S
Inicio > PHOENIX_CONTACT
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2754309 |
|---|---|
| Unidad de embalaje | 1 |
| Página del catálogo | Página 250 (C-8-2013) |
| EAN | 4017918063061 |
| Número de tarifa arancelaria | 85389091 |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Interfaces
| Interfaz | Bus local ST |
|---|---|
| Tipo de conexión | Conector bus local ST |
| Velocidad de transmisión | 500 kBit/s |
| Física de transmisión | Cobre |
Alimentación
| Tensión de lógica UL | 9 V DC (del bus local ST) |
|---|---|
| Absorción de corriente típica | 65 mA (sin sensores pasivos) |
| Absorción de corriente máxima | 125 mA (sin sensores pasivos) |
| Tensión periférica | ± 24 V DC 5 % (ondulación) |
| Margen de tensión de periféricos | 20 V DC ... 30 V DC |
| Absorción máx. de corriente del bus local | 150 mA (del bus local ST) |
| 120 mA (del bus local ST) |
Separación galvánica
| Trayecto de comprobación | Bus/entradas 500 V AC 50 Hz 1 min. |
|---|---|
| Tensión de alimentación/entradas 500 V AC 50 Hz 1 min. | |
| Tensión de alimentación/conductor de protección 500 V AC 50 Hz 1 min. | |
| Tensión periférica/conductor de protección 500 V AC 50 Hz 1 min. |
Entradas
| Número de canales | 4 |
|---|---|
| Observación acerca del número de los canales | Entradas diferenciales, tensión o corriente |
| Técnica de conexión | 2, 3, 4 conductores |
| Señal de entrada Tensión | 0 V ... 10 V |
| Resistencia de entrada Entrada de tensión | > 200 kΩ |
| Cuantificación Entrada de tensión | 2,44 mV |
| Limite de error intrínseco | 0,05 % |
| Señal de entrada Corriente | 0 mA ... 20 mA |
| Resistencia de entrada Entrada de corriente | 50 Ω |
| Cuantificación Entrada de corriente | 4,88 µA |
| Limite de error intrínseco | 0,05 % |
| Sistema de medición | Aproximación sucesiva |
| Control del valor de medición al mando | Todos los canales al mismo tiempo |
| Representación del valor de medición | 16 bits complemento a dos |
| Resolución del valor de medición | 12 bits |
| Tiempo de conversión A/D | 10 µs (por canal) |
| Actualización de los datos de proceso | 0,75 ms (por canal/3 ms todos los canales) |
| Frecuencia límite (3 dB) | 58,5 Hz |
Clasificaciones
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242601eCl@ss 6.027242601eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| Ficha técnica 1: 2754309 - IB ST 24 AI 4/SF | 187 Kbytes |
 |
| Catálogo completo 1: 2754309 - IB ST 24 AI 4/SF | 19 Mbytes |
|
