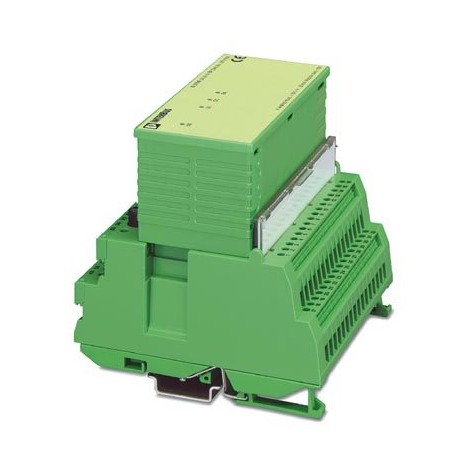

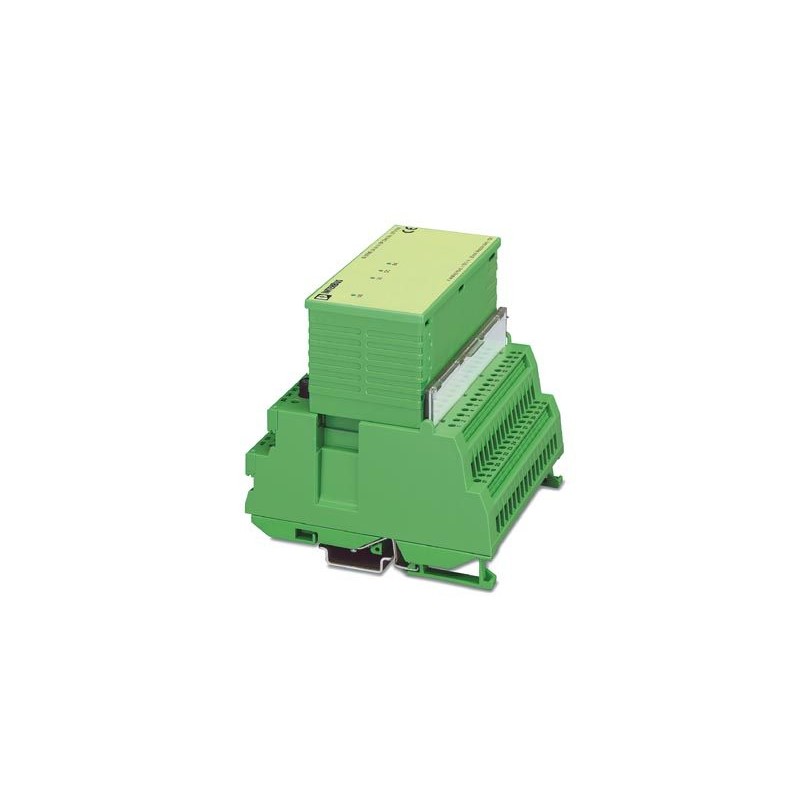

IB ST 24 AI 4/SF 2754309 PHOENIX CONTACT Modulo I/O
IB ST 24 AI 4/SF
2754309
PHOENIX_CONTACT
Modulo I/O
Home > PHOENIX_CONTACT
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2754309 |
|---|---|
| Pezzi/conf. | 1 |
| Pagina catalogo | Pagina 250 (C-8-2013) |
| GTIN | 4017918063061 |
| Numero tariffa doganale | 85389091 |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Interfacce
| Interfaccia | bus locale ST |
|---|---|
| Collegamento | connettore bus locale ST |
| Velocità di trasmissione | 500 kBit/s |
| Fisica di trasmissione | Rame |
Alimentazione
| Tensione logica UL | 9 V DC (dal bus locale ST) |
|---|---|
| Corrente assorbita tipica | 65 mA (senza sensori passivi) |
| Max. corrente assorbita | 125 mA (senza sensori passivi) |
| Tensione periferia | ± 24 V DC 5 % (ripple) |
| Range tensione periferia | 20 V DC ... 30 V DC |
| Corrente assorbita dal bus locale max. | 150 mA (dal bus locale ST) |
| Corrente assorbita dal bus locale max | 120 mA (dal bus locale ST) |
Separazione del potenziale
| Test di verifica | Bus/Ingressi 500 V AC 50 Hz 1 min. |
|---|---|
| Tensione di alimentazione/Ingressi 500 V AC 50 Hz 1 min. | |
| Tensione di alimentazione/Conduttore di terra 500 V AC 50 Hz 1 min. | |
| Tensione periferica/Conduttore di terra 500 V AC 50 Hz 1 min. |
Ingressi
| Numero di canali | 4 |
|---|---|
| Nota sul numero di canali | Ingressi differenziali, tensione o corrente |
| Tecnica di connessione | 2, 3, 4 conduttori |
| Segnale d'ingresso, tensione | 0 V ... 10 V |
| Resistenza d'ingresso ingresso tensione | > 200 kΩ |
| Quantizzazione ingresso tensione | 2,44 mV |
| Limite errore base | 0,05 % |
| Segnale d'ingresso, corrente | 0 mA ... 20 mA |
| Resistenza d'ingresso ingresso corrente | 50 Ω |
| Quantizzazione ingresso corrente | 4,88 µA |
| Limite errore base | 0,05 % |
| Principio di misura | approssimazione successiva |
| Monitoraggio valore misurato per controllore | tutti i canali contemporaneamente |
| Rappresentazione del valore misurato | 16 bit complemento a due |
| Risoluzione dei valori di misura | 12 bit |
| Tempo di conversione A/D | 10 µs (per canale) |
| Aggiornamento dati di processo | 0,75 ms (per ciascun canale / 3 ms per tutti i canali) |
| Frequenza limite (3 dB) | 58,5 Hz |
Classifiche
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242601eCl@ss 6.027242601eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| Datasheet 1: 2754309 - IB ST 24 AI 4/SF | 190 Kbytes |
 |
| Complete catalogue 1: 2754309 - IB ST 24 AI 4/SF | 19 Mbytes |
|
