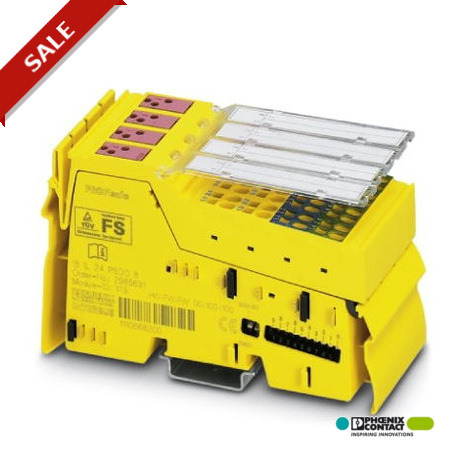

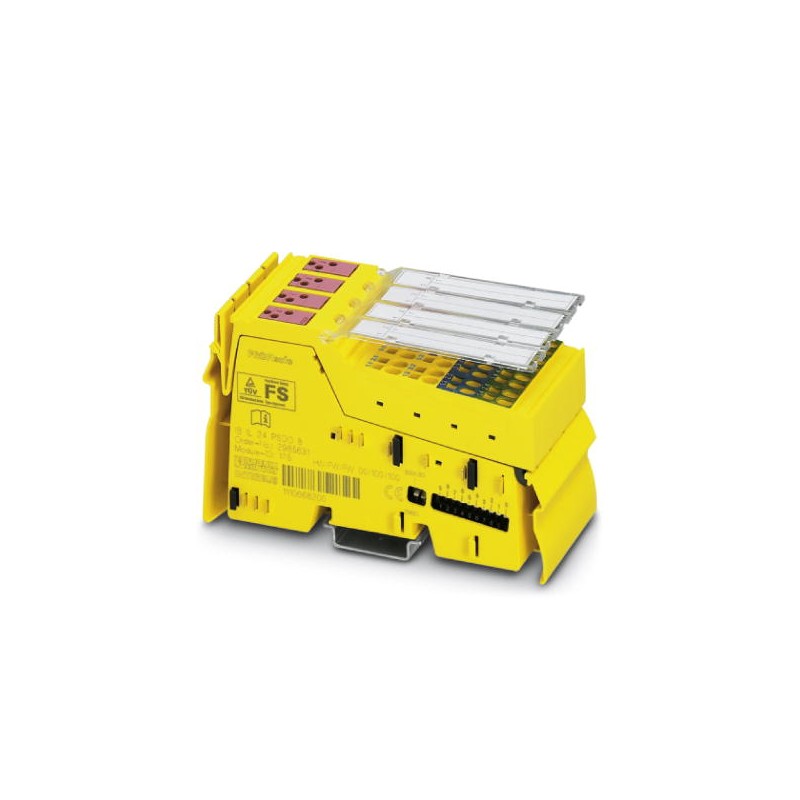

IB IL 24 PSDO 8-PAC 2985631 PHOENIX CONTACT Modulo di uscita digitale legato alla sicurezza, grado di protez..
IB IL 24 PSDO 8-PAC
2985631
PHOENIX_CONTACT
Modulo di uscita digitale legato alla sicurezza, grado di protezione IP20 per sistema INTERBUS-Safety e PROFIsafe. Inoltre, dispone di quattro uscite digitali sicure nel caso della struttura a due canali o di otto ingressi digitali protetti nel caso di una struttura a canale singolo.
Modulo di uscita digitale orientato alla sicurezza, con grado di protezione IP20, per sistemi SafetyBridge, INTERBUS-Safety e PROFIsafe. Il modulo dispone di 4 uscite digitali sicure con occupazione a due canali o 8 uscite digitali sicure con occupazione a canale singolo
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo I/O digitale
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Descrizione prodotto
Il modulo di sicurezza è un modulo di uscita della linea Inline che può essere impiegato in un sistema Interbus-Safety o PROFIsafe. Il modulo di sicurezza può essere impiegato come componente di una stazione Inline in qualsiasi posto all'interno di un sistema Interbus-Safety o PROFIsafe-Inline. La velocità di trasmissione può essere regolata dal modulo di sicurezza mediante interruttore a 500 kBaud o 2 MBaud. All'interno di una stazione si deve lavorare con una velocità di trasmissione universale. Il modulo dispone di quattro uscite digitali sicure nel caso della struttura a due canali, o di otto uscite digitali sicure nel caso di una struttura a canale singolo. I parametri delle uscite si possono impostare e consentono l'integrazione di attuatori nel sistema INTERBUS (INTERBUS-Safety) e nel sistema PROFIsafe protetto. In base all'installazione e alla parametrizzazione, in questi sistemi è possibile raggiungere con il modulo di sicurezza la seguente integrità di sicurezza:
– fino alla categoria 4 in base alla norma EN 954-1,
– fino a SIL 3 in base alle norme EN 61508 e EN 62061,
– fino a PL e in base alla norma EN ISO 13849-1
Dimensioni
| Larghezza | 48,8 mm |
|---|---|
| Altezza | 119,8 mm |
| Profondità | 71,5 mm |
| Nota sulle dimensioni | Dimensioni |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 85 % (Nel range di temperature ammesse adottate le dovute misure contro l'elevato tasso di umidità dell'aria dell'aria.) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 85 % (Nel range di temperature ammesse adottate le dovute misure contro l'elevato tasso di umidità dell'aria dell'aria.) |
| Pressione aria (funzionamento) | 80 kPa ... 108 kPa (fino a 2000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 66 kPa ... 108 kPa (fino a 3.500 m s.l.m.) |
| Grado di protezione | IP20 |
Interfacce
| Sistema bus di campo | INTERBUS |
|---|---|
| Denominazione | bus locale Inline |
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/ / 2 MBit/s (commutabile) |
Uscite digitali
| Denominazione uscita | Uscite digitali |
|---|---|
| Collegamento | Connessione a molla |
| Tecnica di connessione | 2, 3, 4 conduttori |
| Numero uscite | 4 (con struttura a due canali) |
| 8 | |
| Circuito di protezione | Protezione contro il sovraccarico, protezione delle uscite contro il cortocircuito |
| Tensione d'uscita | 24 V DC (US- 1 V) |
| Tensione di uscita nominale | 24 V DC |
| Corrente d'uscita | max. 6 A (Corrente cumulativa di tutte le uscite, -25°C ... 50°C) |
| max. 4 A (Corrente cumulativa di tutte le uscite, >50°C ... 55°C) | |
| Corrente massima d'uscita per canale | 2 A |
| Corrente di uscita massima per modulo | 3 A (Vedere dati tecnici) |
| Corrente di uscita massima per gruppo | 3 A |
| Carico nominale induttivo | vedere dati tecnici di sicurezza |
| Carico nominale lampade | vedere dati tecnici di sicurezza |
| Carico nominale ohmico | vedere dati tecnici di sicurezza |
Alimentazione dell'elettronica
| Tensione di alimentazione | 24 V DC (tramite ripartitore di potenziale) |
|---|---|
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC |
| Tensione logica UL | 7,5 V (tramite ripartitore di potenziale) |
| Corrente assorbita (a carico nominale) | max. 230 mA (dal bus locale) |
Generalità
| Peso netto | 245,6 g |
|---|---|
| Nota per i dati sul peso | con connettori |
| Tipo di montaggio | Guida di supporto |
| Categoria a norma EN 13849-1 | 4 |
| Messaggi di diagnostica | Cortocircuito / Sovraccarico delle uscite digitali Segnalazione di errore nel codice diagnostica (bus) e segnalazione sul modulo tramite LED |
Potenziali Inline
| Tensione logica UL | 7,5 V DC (vedere dati tecnici di sicurezza) |
|---|---|
| Corrente assorbita da UL | max. 230 mA (vedere dati tecnici di sicurezza) |
| Alimentazione del circuito principale UM | 24 V DC |
| Range di tensione di alimentazione UM | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita da UM | tip. 30 mA (Tutte le uscite impostate; più corrente degli attuatori) |
| max. 6,03 A |
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione DC (EF007534) | 19.2 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| numero di ingressi digitali (EF001992) | 0 |
| numero di uscite digitali (EF001993) | 4 |
| ingressi digitali configurabili (EF008516) | No |
| uscite digitali configurabili (EF008520) | No |
| tipo di tensione d'ingresso (EF003033) | DC |
| tipo di uscita digitale (EF003601) | altro |
| corrente d'uscita (EF003202) | 2 A |
| tensione ammessa nell'uscita (EF007553) | 24 V |
| protezione da corto circuito, uscite presenti (EF003203) | Sì |
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 0 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 0 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW USB (EF003025) | 0 |
| numero di interfacce HW altre (EF003027) | 2 |
| con interfaccia ottica (EF003028) | No |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per TCP/IP (EF003050) | No |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per INTERBUS (EF003054) | Sì |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | No |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | No |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio GSM (EF008524) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| tempo di ritardo al cambio di segnale (EF002382) | 0 ms |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | Sì |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 48.6 mm |
| altezza (EF000040) | 120.11 mm |
| profondità (EF000049) | 71.44 mm |
