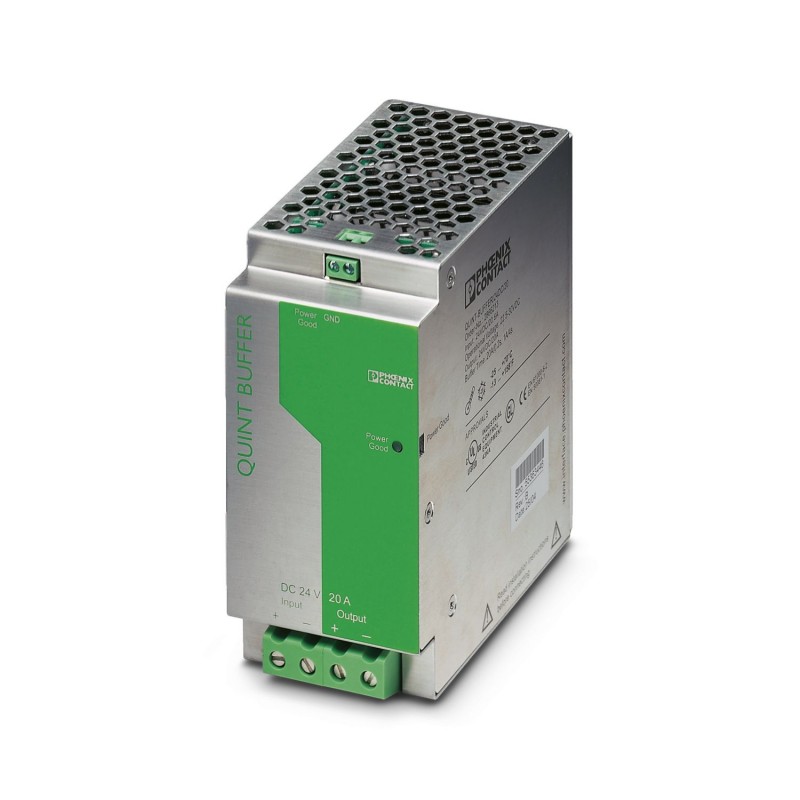

QUINT-BUFFER/24DC/20 2866213 PHOENIX CONTACT Módulo buffer de 24 V DC/20 A, acumulador de energía sin manten..
QUINT-BUFFER/24DC/20
2866213
PHOENIX_CONTACT
Módulo buffer de 24 V DC/20 A, acumulador de energía sin mantenimiento basado en condensador. Entrada y salida desacopladas. En la zona de descargas hay, entre otras cosas, una tabla de selección de clara disposición con corrientes de carga y tiempos buffer, así como de tiempos de carga según el tiempo búfer.
Módulo buffer de 24 V DC/20 A, almacenamiento basado en condensadores sin mantenimiento. Entrada y salida desacopladas. En la zona de descargas, entre otras cosas, encontrarás una tabla de selección clara con corrientes de carga y tiempos de cobertura, así como los tiempos de carga tras el modo buffer.
Material de instalación de redes de telecomunicación DNT / FNT > Accesorios para SAI (Sistema de Alimentación Ininterrumpida)
Fuentes alimentación
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2866213 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CMUP43 - |
| Página del catálogo | Página 586 (IF_2009) |
| EAN | 4017918959739 |
| Peso por unidad (sin incluir el embalaje) | 1.000,000 g |
| Número de tarifa arancelaria | 85049091 |
| País de origen | CN (China) |
Medidas
| Anchura | 64 mm |
|---|---|
| Altura | 130 mm |
| Profundidad | 125 mm |
| Anchura en montaje alternativo | 122 mm |
| Altura en montaje alternativo | 130 mm |
| Profundidad en montaje alternativo | 67 mm |
Condiciones ambientales
| Índice de protección | IP20 |
|---|---|
| Temperatura ambiente (servicio) | -25 °C ... 70 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad del aire máx. admisible (servicio) | ≤ 95 % (a 25 °C, sin condensación) |
| Clase de clima | 3K3 (según EN 60721) |
| Grado de polución | 2 |
Datos de entrada
| Tensión nominal de entrada | 24 V DC |
|---|---|
| Rango de tensión de entrada | 22,5 V DC ... 30 V DC |
| Absorción de corriente | aprox. 0,1 A |
| 0,6 A (proceso de carga) | |
| 20,6 A (máx.) | |
| Absorción de corriente (máxima) | 20,6 A (máx.) |
| Absorción de corriente (circuito abierto) | aprox. 0,1 A |
| Absorción de corriente (proceso de carga) | 0,6 A (proceso de carga) |
| Tiempo buffer | 0,2 s (20 A) |
| 4 s (1 A) | |
| Denominación de la protección | Protección contra sobretensiones transitorias |
| Circuito de protección/componente de protección | Diodo supresor, 35 V DC |
Datos de salida
| Tensión nominal de salida | 24 V DC (en función de la tensión de entrada) |
|---|---|
| Rango de ajuste de la tensión de salida (Uset) | 22 V DC ... 28,5 V DC |
| Corriente nominal de salida (IN) | 20 A |
| Posibilidad de conexión en paralelo | Sí, para aumentar el tiempo buffer y para la redundancia |
| Posibilidad de conexión en serie | Sí |
| Resistencia de recirculación | < 35 V DC (servicio de batería) |
| Protección contra sobretensión a la salida | < 35 V DC |
| Ondulación residual | < 100 mVPP(servicio de batería) |
| Potencia de salida | 480 W |
| Puntas de conexión Carga nominal | < 100 mVPP(20 MHz) |
| Denominación de la protección | Protección contra sobretensiones transitorias |
| Circuito de protección/componente de protección | Diodo supresor, 35 V DC |
Generalidades
| Tecnología IQ | No |
|---|---|
| Peso neto | 1 kg |
| Medio de almacenamiento | Interno, capacidad |
| Indicación de la tensión de servicio | LED verde |
| Rendimiento | > 95 % |
| Tensión de aislamiento entrada/salida | 1 kV (Ensayo individual) |
| 1 kV (ensayo de tipo) | |
| Clase de protección | III |
| Índice de protección | IP20 |
| MTBF (IEC 61709, SN 29500) | > 500000 h |
| Posición para el montaje | Carril horizontal NS 35, EN 60715 |
| Indicaciones de montaje | alineable: horizontal 0 mm, vertical 50 mm |
Datos de conexión Entrada
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Sección de conductor rígido mín. | 0,5 mm² |
| Sección de conductor rígido máx. | 16 mm² |
| Sección de conductor flexible mín. | 0,5 mm² |
| Sección de conductor flexible máx. | 10 mm² |
| Sección de cable AWG mín. | 20 |
| Sección de cable AWG máx. | 6 |
| Longitud a desaislar | 10 mm |
| Rosca de tornillo | M4 |
Datos de conexión Salida
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Sección de conductor rígido mín. | 0,5 mm² |
| Sección de conductor rígido máx. | 16 mm² |
| Sección de conductor flexible mín. | 0,5 mm² |
| Sección de conductor flexible máx. | 10 mm² |
| Sección de cable AWG mín. | 20 |
| Sección de cable AWG máx. | 6 |
| Longitud a desaislar | 10 mm |
| Rosca de tornillo | M4 |
Señalización
| Denominación Salida | Activo (high = módulo buffer está cargado) |
|---|---|
| Descripción de la salida | Power Good |
| Tensión de conmutación máxima | ≤ 24 V |
| Tensión de salida | + 24 V |
| Corriente de carga constante | ≤ 20 mA |
| Indicación de estado | LED "Power Good" verde |
| Observación acerca de la indicación de estado | Módulo buffer está cargado: LED encendido |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
| Par de apriete mín. | 0,5 Nm |
| Par de apriete máx. | 0,6 Nm |
| Rosca de tornillo | M3 |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
|---|---|
| Emisión de interferencias | EN 55011 (EN 55022) |
| Resistencia a interferencias | EN 61000-6-2:2005 |
| Conexión según norma | CUL |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga en contacto | 8 kV |
| Normas/especificaciones | EN 61000-4-3 |
| Gama de frecuencias | 80 MHz ... 1 GHz |
| Intensidad del campo de prueba | 10 V/m |
| Normas/especificaciones | EN 61000-4-4 |
| Observación | Criterio B |
| Normas/especificaciones | EN 61000-6-3 |
| EN 61000-4-6 | |
| Gama de frecuencias | 0,15 MHz ... 80 MHz |
| Tensión | 10 V |
| Normas/especificaciones | EN 61000-4-11 |
| Directiva de baja tensión | De conformidad con la directriz NSR 2006/95/CE |
| Norma de seguridad de transformadores | EN 61558-2-17 |
| Norma - Seguridad eléctrica | EN 60950-1/VDE 0805 (SELV) |
| Norma - Equipamiento de instalaciones de alta intensidad con aparatos eléctricos | EN 50178/VDE 0160 (PELV) |
| Norma - Tensión baja de protección | EN 60950-1 (SELV) y EN 60204 (PELV) |
| Norma - Separación segura | DIN VDE 0106-101 |
| Homologación para la construcción naval | DNV GL (EMC A), ABS |
| Homologaciones UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL/C-UL Listed UL 1604 Class I, Division 2, Groups A, B, C, D | |
| Choque | 18 ms, 30g, por dirección en espacio (según IEC 60068-2-27) |
| Vibración (servicio) | < 15 Hz, amplitud ±2,5 mm (según IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 mín. |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 25 años; |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027040603eCl@ss 4.127040603eCl@ss 5.027040603eCl@ss 5.134174000eCl@ss 6.027049200eCl@ss 7.027049201eCl@ss 8.027049201eCl@ss 9.027049201
