Vergrößern

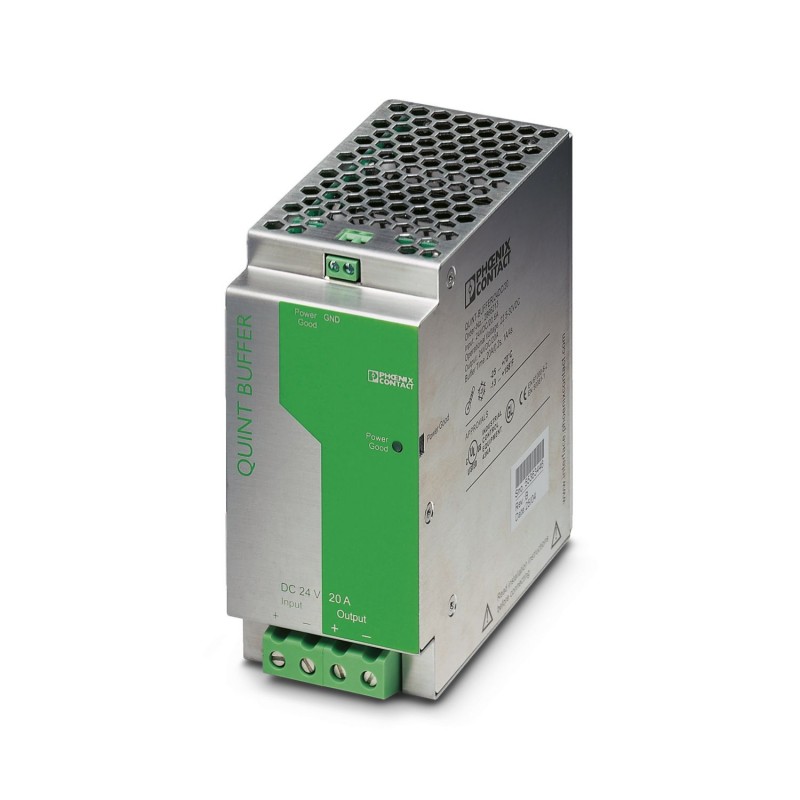

QUINT-BUFFER/24DC/20 2866213 PHOENIX CONTACT Puffermodul
QUINT-BUFFER/24DC/20
2866213
PHOENIX_CONTACT
Puffermodul
24 V DC/20 A Puffermodul, wartungsfreier Energiespeicher auf Basis eines Kondensators. Entkoppelter Ein- und Ausgang. Im Downloadbereich gibt es unter anderem eine übersichtliche Auswahltabelle mit Ladeströmen und Pufferzeiten sowie Ladezeiten nach Pufferzeit.
Puffermodul 24 V DC/20 A, wartungsfreier Energiespeicher auf Kondensatorbasis. Entkoppelter Eingang und Ausgang. Im Download-Bereich stehen u. a. eine übersichtliche Auswahltabelle mit Lastströmen und Pufferzeiten sowie die Aufladezeiten nach Pufferbetrieb bereit.
Installationsmaterial Kommunikationsnetze DNT/FNT > Zubehör/Ersatzteile für USV-Anlagen
Netzteile
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Technische Daten
Eingangsdaten
| Eingangsspannung | 24 V DC |
| Eingangsspannungsbereich | 22,5 V DC ... 30 V DC |
| Eingangsspannungsbereich DC | 22,5 V DC ... 30 V DC |
| Pufferzeit | 0,2 s (20 A) |
| 4 s (1 A) | |
| Stromaufnahme | ca. 0,1 A |
| 0,6 A (Ladevorgang) | |
| 20,6 A (max.) | |
| Verpolschutz | ja |
| Ladeverzögerung | nein |
| Zuschaltschwelle fix | < 22 V DC |
| Zuschaltschwelle variabel | (UIN- 1 V) / 0,1 s |
| Schutzbeschaltung | Transientenüberspannungsschutz; Suppressordiode, 35 V DC |
Ausgangsdaten
| Wirkungsgrad | > 95 % |
| Nennausgangsspannung | 24 V DC (abhängig von der Eingangsspannung) |
| Einstellbereich der Ausgangsspannung (USet) | 22 V DC ... 28,5 V DC |
| Nennausgangsstrom (IN) | 20 A |
| Ausgangsstrombegrenzung | 27 A (Pufferbetrieb) |
| Überbrückungszeit | 200 ms |
| Rückspeisefestigkeit | < 35 V DC (Pufferbetrieb) |
| Schutz gegen Überspannung am Ausgang (OVP) | < 35 V DC |
| Restwelligkeit | < 100 mVSS(Pufferbetrieb) |
| Ausgangsleistung | 480 W |
| Schaltspitzen Nennlast | < 100 mVSS(20 MHz) |
| Verlustleistung | 2,5 W (Bereitschaft bei 27 A) |
| 9,8 W (Pufferbetrieb bei 27 A) | |
| Schutzbeschaltung | Transientenüberspannungsschutz; Suppressordiode, 35 V DC |
| Parallelschaltbarkeit | ja, zur Erhöhung der Pufferzeit und zur Redundanz |
| Serienschaltbarkeit | ja |
| Netzbetrieb | |
| Nennausgangsspannung | 24 V DC |
| Nennausgangsstrom (IN) | 20 A |
| Batteriebetrieb | |
| Nennausgangsspannung | 24 V DC |
| Nennausgangsstrom (IN) | 20 A |
| Signal: aktiv (High = Puffermodul ist geladen) | |
| Beschreibung des Ausgangs | Power Good |
| Schaltspannung maximal | ≤ 24 V |
| Ausgangsspannung | + 24 V |
| Dauerlaststrom | ≤ 20 mA |
Energiespeicher
| Ladestrom | 500 mA |
| Nennkapazität | 0,1 Ah |
| Ladezeit | < 27 s |
| Speichermedium | intern, Kapazität |
| IQ Technology | nein |
Anschlussdaten
| Eingang | |
| Anschlussart | Schraubanschluss |
| Leiterquerschnitt starr min | 0,5 mm² |
| Leiterquerschnitt starr max | 16 mm² |
| Leiterquerschnitt flexibel min. | 0,5 mm² |
| Leiterquerschnitt flexibel max. | 10 mm² |
| Leiterquerschnitt AWG min | 20 |
| Leiterquerschnitt AWG max | 6 |
| Abisolierlänge | 10 mm |
| Schraubengewinde | M4 |
| Anzugsdrehmoment min | 1,2 Nm |
| Anzugsdrehmoment max | 1,5 Nm |
| Ausgang | |
| Anschlussart | Schraubanschluss |
| Leiterquerschnitt starr min | 0,5 mm² |
| Leiterquerschnitt starr max | 16 mm² |
| Leiterquerschnitt flexibel min. | 0,5 mm² |
| Leiterquerschnitt flexibel max. | 10 mm² |
| Leiterquerschnitt AWG min | 20 |
| Leiterquerschnitt AWG max | 6 |
| Abisolierlänge | 10 mm |
| Schraubengewinde | M4 |
| Anzugsdrehmoment min | 1,2 Nm |
| Anzugsdrehmoment max | 1,5 Nm |
| Signal | |
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 12 |
| Schraubengewinde | M3 |
| Anzugsdrehmoment min | 0,5 Nm |
| Anzugsdrehmoment max | 0,6 Nm |
Signalisierung
| Signalisierungsarten | LED |
| aktiver Schaltausgang | |
| Betriebsspannungsanzeige | LED grün |
| Signalausgang: aktiv (High = Puffermodul ist geladen) | |
| Statusanzeige | LED "Power Good" grün |
| Hinweis zur Statusanzeige | Puffermodul ist geladen: LED leuchtet |
Elektrische Eigenschaften
| Isolationsspannung Eingang/Ausgang | 1 kV (Stückprüfung) |
| 1 kV (Typprüfung) |
Artikeleigenschaften
| Produkttyp | Puffermodul |
| IQ Technology | nein |
| MTBF (IEC 61709, SN 29500) | > 500000 h |
| Datenpflegestand | |
| Artikelrevision | 05 |
| Isolationseigenschaften | |
| Schutzklasse | III |
| Verschmutzungsgrad | 2 |
Maße
| Breite | 64 mm |
| Höhe | 130 mm |
| Tiefe | 125 mm |
| Einbaumaß | |
| Einbauabstand rechts/links | 5 mm / 5 mm |
| Einbauabstand oben/unten | 50 mm / 50 mm |
| Alternative Montage | |
| Breite | 122 mm |
| Höhe | 130 mm |
| Tiefe | 67 mm |
Montage
| Montageart | Tragschienenmontage |
| Montagehinweis | anreihbar: horizontal 0 mm, vertikal 50 mm |
| Einbaulage | waagerechte Tragschiene NS 35, EN 60715 |
Materialangaben
| Gehäusematerial | Metall |
| Ausführung der Gehäuse | AluNox (AlMg1) |
Umwelt- und Lebensdauerbedingungen
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -25 °C ... 70 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Einsatzhöhe | ≤ 2000 m |
| Klimaklasse | 3K3 (nach EN 60721) |
| Max. zul. Luftfeuchtigkeit (Betrieb) | ≤ 95 % (bei 25 °C, keine Betauung) |
| Schock | 18 ms, 30g, je Raumrichtung (nach IEC 60068-2-27) |
| Vibration (Betrieb) | < 15 Hz, Amplitude ±2,5 mm (nach IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
Normen und Bestimmungen
| Norm - Ausrüstung von Starkstromanlagen mit elektronischen Betriebsmitteln | EN 50178/VDE 0160 (PELV) |
| Norm - Elektrische Sicherheit | EN 60950-1/VDE 0805 (SELV) |
| Norm - Schutzkleinspannung | EN 60950-1 (SELV) und EN 60204 (PELV) |
| Norm - Sichere Trennung | DIN VDE 0106-101 |
| Norm - Sicherheit von Transformatoren | EN 61558-2-17 |
Zulassungen
| Schiffbau-Zulassung | DNV GL (EMC A), ABS |
| UL-Zulassungen | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL/C-UL Listed UL 1604 Class I, Division 2, Groups A, B, C, D |
EMV-Daten
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
| Niederspannungs-Richtlinie | Konformität zur NSR-Richtlinie 2014/35/EU |
| Störfestigkeit | EN 61000-6-2:2005 |
| Störabstrahlung | EN 55011 (EN 55022) |
| Entladung statischer Elektrizität | |
| Normen/Bestimmungen | EN 61000-4-2 |
| Gehäuse | Level 4 |
| Entladung statischer Elektrizität | |
| Kontaktentladung | 8 kV |
| Luftentladung | 15 kV |
| Bemerkung | Kriterium B |
| Elektromagnetisches HF-Feld | |
| Normen/Bestimmungen | EN 61000-4-3 |
| Elektromagnetisches HF-Feld | |
| Frequenzbereich | 80 MHz ... 1 GHz |
| Prüffeldstärke | 10 V/m |
| Bemerkung | Kriterium A |
| Schnelle Transienten (Burst) | |
| Normen/Bestimmungen | EN 61000-4-4 |
| Schnelle Transienten (Burst) | |
| Eingang | 2 kV (Level 3 - unsymmetrisch: Leitung gegen Erde) |
| Ausgang | 2 kV (Level 3 - unsymmetrisch: Leitung gegen Erde) |
| Signal | 1 kV (Level 2 - unsymmetrisch: Leitung gegen Erde) |
| Bemerkung | Kriterium B |
| Stoßspannungsbelastung (Surge) | |
| Normen/Bestimmungen | EN 61000-4-5 |
| Stoßspannungsbelastung (Surge) | |
| Eingang/Ausgang | 0,5 kV (Level 1 - unsymmetrisch: Leitung gegen Erde) |
| Eingang/Ausgang/Signal | 0,5 kV (Level 1 - symmetrisch: Leitung gegen Leitung) |
| Leitungsgeführte Beeinflussung | |
| Normen/Bestimmungen | EN 61000-4-6 |
| Leitungsgeführte Beeinflussung | |
| E/A/S | Level 3 |
| Frequenzbereich | 0,15 MHz ... 80 MHz |
| Bemerkung | Kriterium A |
| Spannung | 10 V |
| Spannungseinbrüche | |
| Normen/Bestimmungen | EN 61000-4-11 |
| Störaussendung | |
| Normen/Bestimmungen | EN 61000-6-3 |
| Funkstörspannung nach EN 55011 | EN 55011 (EN 55022) Klasse B Einsatzgebiet Industrie und Wohnbereich |
| Funkstörstrahlung nach EN 55011 | EN 55011 (EN 55022) Klasse B Einsatzgebiet Industrie und Wohnbereich |
| Merkmal | Wert |
|---|---|
| Art des Zubehörs/Ersatzteils (EF000215) | sonstige |
| Zubehör (EF013236) | Ja |
| Ersatzteil (EF013237) | Nein |
| Breite (EF000008) | 64 mm |
| Höhe (EF000040) | 130.05 mm |
| Tiefe (EF000049) | 131.75 mm |
