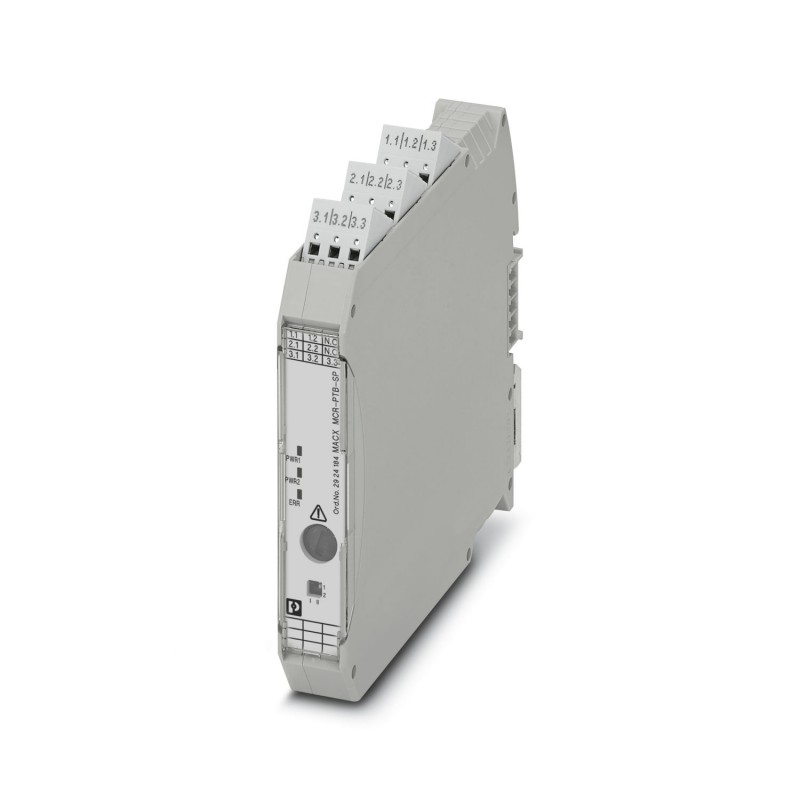

MACX MCR-PTB-SP 2924184 PHOENIX CONTACT Módulo de alimentación y de señalización de errores con conexión pus..
MACX MCR-PTB-SP
2924184
PHOENIX_CONTACT
Módulo de alimentación y de señalización de errores con conexión push-in, conector de bus para carril correspondiente ME 17,5 TBUS 1,5/5-ST-3,81 GY incluido
Controladores industriales (PLC) > Módulo alimentación y segmentación de periférico descentralizado bus de campo
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Módulo de alimentación |
| Familia de productos | MACX Analog |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 08 |
| Propiedades de aislamiento: GB Standard | |
| Categoría de sobretensión | II |
| Grado de polución | 2 |
Propiedades eléctricas
| Separación galvánica Alimentación/salida conmutada | |
| Separación galvánica | 50 V AC/DC |
Datos de entrada
| Señal | |
| Señal de entrada Tensión | 19,2 V DC ... 30 V DC |
| Fusible | 5 A (sustituible), lento 250 V AC |
| Protección contra inversión de polaridad y protección contra sobretensiones | sí |
Datos de salida
| Conmutar: Relé | |
| Tipo de conmutación del contacto | 1 conmutador |
| Material del contacto | Oro (Au) |
| Tensión de conmutación máxima | 50 V AC (2 A) |
| 30 V DC (2 A) | |
| 50 V DC (0,22 A) | |
| Señal | |
| Señal de salida corriente máxima | 3,75 A |
| Tensión de salida | Tensión de entrada - máx. 0,8 V a 3,75 A |
Datos de conexión
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,2 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 1,5 mm² |
| Sección de conductor AWG | 24 ... 16 |
Datos Ex
| Instalación Ex (EPL) | Gc |
| Div. 2 |
Señalización
| Indicación de estado | 1 LED rojo (error) |
| 2 LED verdes (PWR1 y PWR2) |
Dimensiones
| Esquema de dimensiones |  |
| Anchura | 17,5 mm |
| Altura | 108,4 mm |
| Profundidad | 113,7 mm |
| Profundidad NS 35/7,5 | 114,5 mm (encajado sobre carril DIN NS 35/7,5 según EN 60715) |
Datos del material
| Color | gris (RAL 7042) |
| Clase de inflamabilidad según UL 94 | V0 (Carcasa) |
| Material carcasa | Poliamida (PA 6.6) |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 (no evaluado por UL) |
| Temperatura ambiente (servicio) | -40 °C ... 60 °C (Posición de montaje discrecional) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | ≤ 2000 m |
| Humedad de aire admisible (servicio) | 5 % ... 95 % (sin condensación) |
Homologaciones
| CE | |
| Certificado | Conformidad CE |
| ATEX | |
| Marcado | II 3 G Ex ec nC IIC T4 Gc X |
| Certificado | PxCIF08ATEX2865625X |
| UKCA Ex (UKEX) | |
| Marcado | II 3 G Ex nA nC IIC T4 Gc X |
| Certificado | PxCIF21UKEX2865625X |
| IECEx | |
| Marcado | Ex ec nC IIC T4 Gc |
| Certificado | IECEx IBE 08.0004X |
| CCC / China-Ex | |
| Marcado | Ex ec nC IIC T4 Gc |
| Certificado | 2021122303114198 |
| UL, EE. UU. / Canadá | |
| Marcado | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T5 | |
| Class I, Zone 2, Group IIC | |
| Homologación para la construcción naval | |
| Certificado | DNV GL TAA00000AG |
| EAC Ex | |
| Marcado | 2Ex ec nC IIC T4 Gc |
| Certificado | BY/112 02.01 TP012 103.01 00078 |
| Datos DNV GL | |
| Temperature | B |
| Humidity | B |
| Vibración | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Normas y especificaciones
| GB Standard | |
| Normas/especificaciones | GB 3836.1 |
| GB 3836.3 | |
| GB 3836.8 | |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Característica | Valor |
|---|---|
| Número de interfaces HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS232 (EF003021) | 0 |
| Número de interfaces HW RS422 (EF003022) | 0 |
| Número de interfaces HW RS485 (EF003023) | 0 |
| Número de interfaces HW en serie TTY (EF003024) | 0 |
| Número de interfaces HW en paralelo (EF003026) | 0 |
| Número de interfaces HW sin cables (EF006933) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW Otras (EF003027) | 0 |
| Con interfaz óptica (EF003028) | No |
| Componente del sistema (EF004118) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Con aislamiento galvánico (EF003272) | No |
| Con módulo de alimentación (EF003993) | No |
| Adecuado como modulo de segmento (EF004104) | Sí |
| Módulo remoto (EF006653) | No |
| Conexión de bus de campo posible a través de un acoplador de bus separado (EF004002) | Sí |
| Diagnóstico de bus posible (EF003989) | No |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared/directo posible (EF007020) | No |
| Instalación frontal posible (EF007016) | No |
| Montaje en rack posible (EF007018) | No |
| Apto para funciones de seguridad (EF001597) | No |
| SIL según IEC 61508 (EF009889) | Ninguno |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES.pdf | 9 Mbytes |
|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2924184-MACX MCR-PTB-SP | 128 Kbytes |
|
