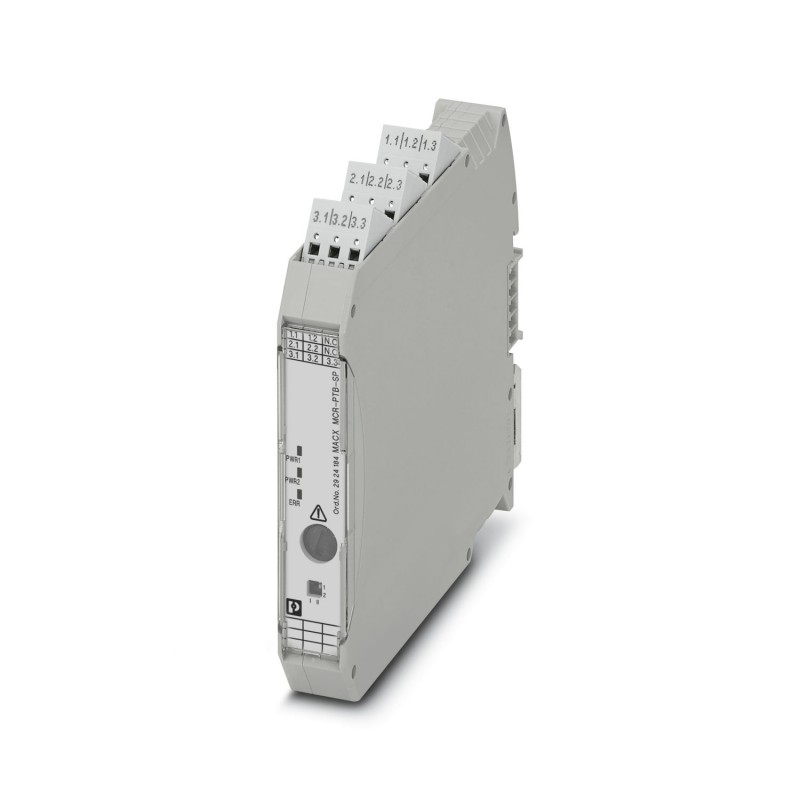

MACX MCR-PTB-SP 2924184 PHOENIX CONTACT Modulo di alimentazione e di segnalazione guasto
MACX MCR-PTB-SP
2924184
PHOENIX_CONTACT
Modulo di alimentazione e di segnalazione guasto
Modulo di alimentazione e segnalazione di errore con connessione push-in, connettore bus per il relativo binario ME 17.5 TBUS 1.5/5-ST-3.81 GY incluso
Modulo di alimentazione e di segnalazione errore con connessione push-in, incluso connettore per guida di supporto ME 17,5 TBUS 1,5/5-ST-3,81 GY
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo di alimentazione e segmentazione
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Modulo di alimentazione |
| Famiglia di prodotti | MACX Analog |
| Stato di manutenzione dei dati | |
| Revisione articolo | 08 |
| Caratteristiche di isolamento: GB Standard | |
| Categoria di sovratensione | II |
| Grado di inquinamento | 2 |
| Isolamento galvanico Alimentazione/uscita di commutazione | |
| Separazione galvanica | 50 V AC/DC |
| Segnale | |
| Segnale d'ingresso, tensione | 19,2 V DC ... 30 V DC |
| Fusibile | 5 A (sostituibile), ritardato 250 V AC |
| Protezione contro inversione di polarità e contro le sovratensioni | sì |
| Commutazione: Relè | |
| Tipo di commutazione del contatto | 1 contatto deviatore |
| Materiale dei contatti | Oro (Au) |
| Max. tensione commutabile | 50 V AC (2 A) |
| 30 V DC (2 A) | |
| 50 V DC (0,22 A) | |
| Segnale | |
| Segnale d'uscita, corrente massima | 3,75 A |
| Tensione d'uscita | Tensione d'ingresso - max. 0,8 V a 3,75 A |
| Collegamento | Connessione Push-in |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore rigida | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 24 ... 16 |
| Installazione Ex (EPL) | Gc |
| Div. 2 |
| Segnalazione stato | 1 x LED rosso (errore) |
| 2 x LED verdi (PWR1 e PWR2) |
| Disegno quotato |  |
| Larghezza | 17,5 mm |
| Altezza | 108,4 mm |
| Profondità | 113,7 mm |
| Profondità NS 35/7,5 | 114,5 mm (agganciato su guida DIN NS 35/7,5 a norma EN 60715) |
| Colore | grigio (RAL 7042) |
| Classe di combustibilità a norma UL 94 | V0 (Custodia) |
| Materiale custodia | poliammide (PA 6,6) |
| Condizioni ambientali | |
| Grado di protezione | IP20 (non sottoposto a valutazione UL) |
| Temperatura ambiente (esercizio) | -40 °C ... 60 °C (Posizione di montaggio a piacere) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % (senza condensa) |
| CE | |
| Certificato | Conformità CE |
| ATEX | |
| Siglatura | II 3 G Ex ec nC IIC T4 Gc X |
| Certificato | PxCIF08ATEX2865625X |
| UKCA Ex (UKEX) | |
| Siglatura | II 3 G Ex nA nC IIC T4 Gc X |
| Certificato | PxCIF21UKEX2865625X |
| IECEx | |
| Siglatura | Ex ec nC IIC T4 Gc |
| Certificato | IECEx IBE 08.0004X |
| CCC / China-Ex | |
| Siglatura | Ex ec nC IIC T4 Gc |
| Certificato | 2021122303114198 |
| UL, USA / Canada | |
| Siglatura | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T5 | |
| Class I, Zone 2, Group IIC | |
| Omologazione per settore navale | |
| Certificato | DNV GL TAA00000AG |
| EAC Ex | |
| Siglatura | 2Ex ec nC IIC T4 Gc |
| Certificato | BY/112 02.01 TP012 103.01 00078 |
| Dati DNV GL | |
| Temperature | B |
| Humidity | B |
| Vibrazione | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| GB Standard | |
| Norme/Disposizioni | GB 3836.1 |
| GB 3836.3 | |
| GB 3836.8 | |
| Tipo di montaggio | Montaggio su guida DIN |
| Caratteristica | Valore |
|---|---|
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 0 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 0 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW USB (EF003025) | 0 |
| numero di interfacce HW altre (EF003027) | 0 |
| con interfaccia ottica (EF003028) | No |
| componenti del sistema (EF004118) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| tipo di collegamento elettrico (EF003961) | altro |
| con separazione del potenziale (EF003272) | No |
| con modulo di alimentazione (EF003993) | No |
| adatto come modulo di segmento (EF004104) | Sì |
| modulo di distanza (EF006653) | No |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| diagnosi bus possibile (EF003989) | No |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
