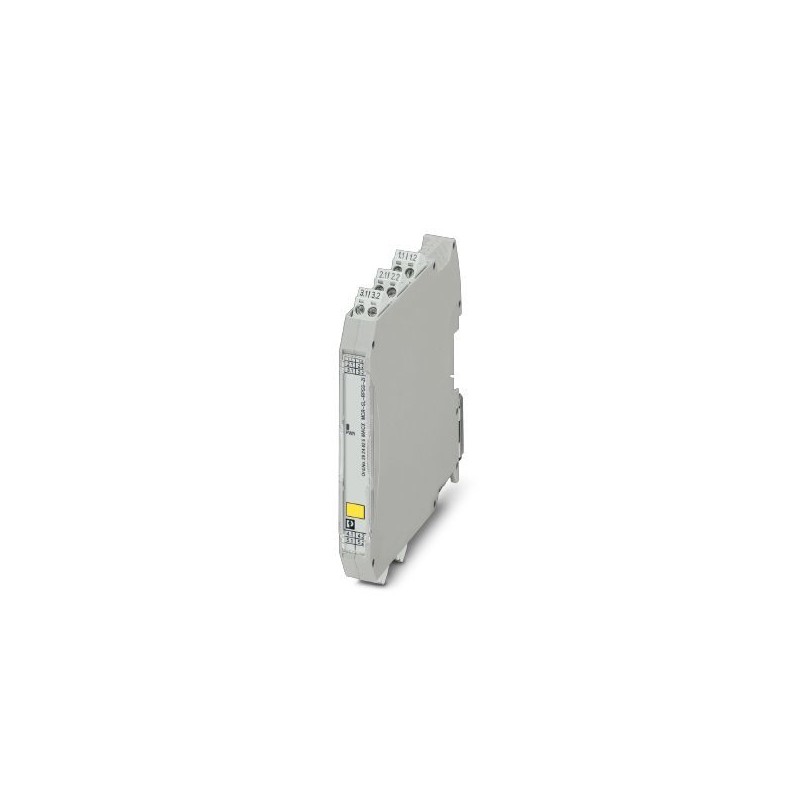

MACX MCR-SL-RPSSI-2I 2924825 PHOENIX CONTACT El acondicionador de señal de entrada y de alimentación de tran..
MACX MCR-SL-RPSSI-2I
2924825
PHOENIX_CONTACT
El acondicionador de señal de entrada y de alimentación de transductor de medida transfiere señales alimentadas o activas de 0 mA / 4 mA ... 20 mA desde el campo separadas galvánicamente en dos cargas.. número de canales: 1, Con transparencia HART, Configuración estándar, Separación de 3 vías, Safety Integrity Level (SIL, IEC 61508): 2, Performance Level (ISO 13849): d / KAT 2, Systematic Capability: 3, Conexión por tornillo
Acondicionador de señal de alimentación de transductor de potencia y acondicionador de señal de entrada, transparente HART. Transfiere señales alimentadas o activadas de 0/4 ... 20 mA separadas galvánicamente desde el campo en dos cargas. Separación galvánica de 4 vías, conexión por tornillo, SIL, PL.
Sensores > Amplificador de aislamiento
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2924825 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK1111 - |
| Página del catálogo | Página 121 (C_5_2017) |
| EAN | 4046356572040 |
| Peso por unidad (sin incluir el embalaje) | 156,000 g |
| Número de tarifa arancelaria | 85437090 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 60 °C (Posición de montaje discrecional) |
|---|---|
| -20 °C ... 70 °C (Cualquier posición de montaje, distancia entre módulos de 5 mm, factor de reducción MTBF de 2,5, no evaluado por UL) | |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Máx. Altura de fijación | ≤ 2000 m |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Inmun. interf. | EN 61000-6-2 |
Datos de entrada
| Entrada de señales | Func. amplificadores separador alimentador |
|---|---|
| Señal de entrada Corriente | 4 mA ... 20 mA |
| Tensión de alimentación para transmisor | > 21,5 V (20 mA) |
| > 21 V (23 mA) | |
| Área de señal de sobrecarga/infracarga | 0 mA ... 24 mA (Rango de transmisión ampliado para diagnósticos) |
| Entrada de señales | Func. amplificador sep. |
| Señal de entrada Corriente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Caída de tensión | < 3,9 V (en modo de amplificador de separación de entrada) |
| Área de señal de sobrecarga/infracarga | 0 mA ... 24 mA (Rango de transmisión ampliado para diagnósticos) |
Datos de salida
| Salida de señal | Funcionam. amplificadores separador alimentador |
|---|---|
| Señal de salida corriente | 4 mA ... 20 mA (activo) |
| 0 mA ... 20 mA | |
| Carga/Carga de salida Salida de corriente | < 450 Ω (20 mA) |
| < 380 Ω (23 mA) | |
| Ondulación de salida | < 20 mVef. |
| Comportamiento de salida en caso de fallo | 0 mA (Rotura de cable en la entrada) |
| ≥ 23 mA (Cortocircuito de línea en la entrada) | |
| Salida de señal | Amplificador separador alimentador |
| Señal de salida corriente | 0 mA ... 20 mA (activo) |
| 4 mA ... 20 mA (activo) | |
| Carga/Carga de salida Salida de corriente | < 450 Ω (20 mA) |
| < 380 Ω (23 mA) | |
| Ondulación de salida | < 20 mVef. |
| Comportamiento de salida en caso de fallo | 0 mA (Rotura de cable en la entrada) |
| 0 mA (Cortocircuito de línea en la entrada) |
Alimentación
| Denominación | Func. amplificador sep. alimentador |
|---|---|
| Tensión nominal de alimentación | 24 V DC |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (24 V DC -20 %...+25 %) |
| Absorción de corriente máxima | < 75 mA (24 V DC / 20 mA) |
| Disipación | < 1,45 W (24 V DC/20 mA) |
| Denominación | Func. amplificador sep. |
| Zona de tensión nominal de alimentación | 19,2 V DC ... 30 V DC (24 V DC -20 %...+25 %) |
| Absorción de corriente máxima | < 46 mA (24 V DC / 20 mA) |
| Disipación | < 1,2 W (24 V DC / 20 mA) |
Datos de conexión
| Sección de conductor rígido mín. | 0,2 mm² |
|---|---|
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 14 |
| Longitud a desaislar | 7 mm |
| Rosca de tornillo | M3 |
| Tipo de conexión | Conexión por tornillo |
| Par de apriete mín. | 0,5 Nm |
| Par de apriete máx. | 0,6 Nm |
Generalidades
| Número de canales | 1 |
|---|---|
| Error de transmisión máximo | < 0,1 % (del valor final) |
| Error de transmisión típico | < 0,05 % (del valor final) |
| Coeficiente de temperatura máximo | < 0,01 %/K |
| Respuesta gradual (10-90%) | 1,3 ms (con salto de 4 mA ... 20 mA, típico) |
| Indicación de estado | LED verde (tensión alimentación PWR) |
| Clase de combustibilidad según UL 94 | V0 |
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Emisión de interferencias | EN 61000-6-4 |
| Material carcasa | PA 6.6-FR |
| Color | gris |
| Denominación | Entrada/salida/alimentación |
| Separación galvánica | 300 Veff(Tensión de aislamiento de dimensionamiento (categoría de sobretensiones II; grado de suciedad 2, separación segura según EN 61010-1)) |
| 2,5 kV (50 Hz, 1 min., tensión de prueba) | |
| Denominación | Salida 1 / salida 2 |
| Separación galvánica | 1,5 kV AC (50 Hz, 1 min., tensión de prueba) |
| Conformidad | Conformidad CE, adicionalmente EN 61326-1 |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EE.UU. / Canadá | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Clase I, zona 2, grupo IIC T4 | |
| SIL | 2 |
Datos CEM
| Denominación | Campo electromagnético HF |
|---|---|
| Normas/especificaciones | EN 61000-4-3 |
| Desviación típica del valor final del margen de medición | 3 % |
| Denominación | Averías transitorias rápidas (ráfaga) |
| Normas/especificaciones | EN 61000-4-4 |
| Desviación típica del valor final del margen de medición | 3 % |
| Denominación | Magnitudes perturbadoras conducidas |
| Normas/especificaciones | EN 61000-4-6 |
| Desviación típica del valor final del margen de medición | 3 % |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
|---|---|
| Emisión de interferencias | EN 61000-6-4 |
| Denominación | Campo electromagnético HF |
| Normas/especificaciones | EN 61000-4-3 |
| EN 61000-4-4 | |
| Denominación | Magnitudes perturbadoras conducidas |
| Normas/especificaciones | EN 61000-4-6 |
| Clase de combustibilidad según UL 94 | V0 |
| Conformidad | Conformidad CE, adicionalmente EN 61326-1 |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EE.UU. / Canadá | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Clase I, zona 2, grupo IIC T4 | |
| Temperatura DNV GL | B |
| Humedad DNV GL | B |
| Vibración DNV GL | A |
| DNV GL-EMC | A |
| Carcasa DNV GL | Required protection according to the Rules shall be provided upon installation on board |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127210120eCl@ss 6.027210120eCl@ss 7.027210120eCl@ss 8.027210120eCl@ss 9.027210120
| Característica | Valor |
|---|---|
| Tipo de corriente de alimentación (EF001469) | Otros |
| Voltaje de suministro de CC nominal (EF007078) | 19.2 V |
| Número de rangos de entrada -60 mV ... +60 mV (EF006927) | 0 |
| Número de rangos de entrada -100 mV ... +100 mV (EF006912) | 0 |
| Número de rangos de entrada -300 mV ... +300 mV (EF006920) | 0 |
| Número de rangos de entrada -500 mV ... +500 mV (EF006926) | 0 |
| Número de rangos de entrada -1 V ... +1 V (EF006906) | 0 |
| Número de rangos de entrada -2 V ... +2 V (EF006913) | 0 |
| Número de rangos de entrada -2,5 V ... +2,5 V (EF006915) | 0 |
| Número de rangos de entrada -5 V ... +5 V (EF006923) | 0 |
| Número de rangos de entrada -10 V ... +10 V (EF006909) | 0 |
| Número de rangos de entrada -20 V ... +20 V (EF006917) | 0 |
| Número de rangos de entrada 0 mV ... 60 mV (EF006905) | 0 |
| Número de rangos de entrada 0 mV ... 100 mV (EF006893) | 0 |
| Número de rangos de entrada 0 mV ... 200 mV (EF006898) | 0 |
| Número de rangos de entrada 0 mV ... 300 mV (EF006901) | 0 |
| Número de rangos de entrada 0 mV ... 500 mV (EF006904) | 0 |
| Número de rangos de entrada 0 V ... 1 V (EF006890) | 0 |
| Número de rangos de entrada 0 V ... 2 V (EF006894) | 0 |
| Número de rangos de entrada 0 V ... 2,5 V (EF006895) | 0 |
| Número de rangos de entrada 0 V ... 5 V (EF006903) | 0 |
| Número de rangos de entrada 0 V ... 10 V (EF006892) | 0 |
| Número de rangos de entrada 0 V ... 20 V (EF006897) | 0 |
| Número de rangos de entrada 0 V ... 24 V (EF006899) | 0 |
| Número de rangos de entrada 0 V ... 30 V (EF006900) | 0 |
| Número de rangos de entrada 1 V ... 5 V (EF006907) | 0 |
| Número de rangos de entrada 2 V ... 10 V (EF006914) | 0 |
| Número de rangos de entrada +5 V ... -5 V (EF006889) | 0 |
| Número de rangos de entrada +10 V ... -10 V (EF006888) | 0 |
| Número de rangos de entrada 5 V ... 0 V (EF006924) | 0 |
| Número de rangos de entrada 5 V ... 1 V (EF006925) | 0 |
| Número de rangos de entrada 10 V ... 0 V (EF006910) | 0 |
| Número de rangos de entrada 10 V ... 2 V (EF006911) | 0 |
| Número de rangos de entrada 0 mA ... 5 mA (EF006902) | 0 |
| Número de rangos de entrada 0 mA ... 10 mA (EF006891) | 0 |
| Número de rangos de entrada 0 mA ... 20 mA (EF006896) | 0 |
| Número de rangos de entrada 4 mA ... 20 mA (EF006921) | 1 |
| Número de rangos de entrada -5 mA ... +5 mA (EF006922) | 0 |
| Número de rangos de entrada -10 mA ... +10 mA (EF006908) | 0 |
| Número de rangos de entrada -20 mA ... +20 mA (EF006916) | 0 |
| Número de rangos de entrada 20 mA ... 0 mA (EF006918) | 0 |
| Número de rangos de entrada 20 mA ... 4 mA (EF006919) | 0 |
| Número de rangos de salida -60 mA ... +60 mV (EF006880) | 0 |
| Número de rangos de salida -100 mA ... +100 mV (EF006865) | 0 |
| Número de rangos de salida -300 mA ... +300 mV (EF006873) | 0 |
| Número de rangos de salida -500 mA ... +500 mV (EF006879) | 0 |
| Número de rangos de salida -1 V ... +1 V (EF006859) | 0 |
| Número de rangos de salida -2 V ... +2 V (EF006866) | 0 |
| Número de rangos de salida -2,5 V ... +2,5 V (EF006868) | 0 |
| Número de rangos de salida -5 V ... +5 V (EF006876) | 0 |
| Número de rangos de salida -10 V ... +10 V (EF006862) | 0 |
| Número de rangos de salida -20 V ... +20 V (EF006870) | 0 |
| Número de rangos de salida 0 mA ... 60 mV (EF006858) | 0 |
| Número de rangos de salida 0 mA ... 100 mV (EF006846) | 0 |
| Número de rangos de salida 0 mA ... 200 mV (EF006851) | 0 |
| Número de rangos de salida 0 mA ... 300 mV (EF006854) | 0 |
| Número de rangos de salida 0 mA ... 500 mV (EF006857) | 0 |
| Número de rangos de salida 0 V ... 1 V (EF006843) | 0 |
| Número de rangos de salida 0 V ... 2 V (EF006847) | 0 |
| Número de rangos de salida 0 V ... 2,5 V (EF006848) | 0 |
| Número de rangos de salida 0 V ... 5 V (EF006856) | 0 |
| Número de rangos de salida 0 V ... 10 V (EF006845) | 0 |
| Número de rangos de salida 0 V ... 20 V (EF006850) | 0 |
| Número de rangos de salida 0 V ... 24 V (EF006852) | 0 |
| Número de rangos de salida 0 V ... 30 V (EF006853) | 0 |
| Número de rangos de salida 1 V ... 5 V (EF006860) | 0 |
| Número de rangos de salida 2 V ... 10 V (EF006867) | 0 |
| Número de rangos de salida +5 V ... -5 V (EF006842) | 0 |
| Número de rangos de salida +10 V ... -10 V (EF006841) | 0 |
| Número de rangos de salida 5 V ... 0 V (EF006877) | 0 |
| Número de rangos de salida 5 V ... 1 V (EF006878) | 0 |
| Número de rangos de salida 10 V ... 0 V (EF006863) | 0 |
| Número de rangos de salida 10 V ... 2 V (EF006864) | 0 |
| Número de rangos de salida 0 mA ... 5 mA (EF006855) | 0 |
| Número de rangos de salida 0 mA ... 10 mA (EF006844) | 0 |
| Número de rangos de salida 0 mA ... 20 mA (EF006849) | 1 |
| Número de rangos de salida 4 mA ... 20 mA (EF006874) | 1 |
| Número de rangos de salida -5 mA ... +5 mA (EF006875) | 0 |
| Número de rangos de salida -10 mA ... +10 mA (EF006861) | 0 |
| Número de rangos de salida -20 mA ... +20 mA (EF006869) | 0 |
| Número de rangos de salida 20 mA ... 0 mA (EF006871) | 0 |
| Número de rangos de salida 20 mA ... 4 mA (EF006872) | 0 |
| Número de canales (EF000259) | 1 |
| Salida de mensaje de fallo (EF007499) | No |
| Intrínsecamente seguro según EN 60947-5-6 NAMUR (EF007112) | No |
| Aislamiento galvánico entre las entradas (EF007224) | No |
| Altura (EF000040) | 112.5 mm |
| Anchura (EF000008) | 12.5 mm |
| Profundidad (EF000049) | 113.7 mm |
| Consumo de energía (EF000346) | 1.8 W |
| Carga (EF007096) | 450 Ohm |
| Temperatura de operatividad (EF002393) | -40 °C |
| Deriva de la temperatura (EF007507) | 0.01 %/K |
| Tipo de dispositivo (EF007276) | Dispositivo integrado |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Método de montaje (EF000003) | Carril de montaje rápido |
| Grado de protección (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES.pdf | 9 Mbytes |
|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2924825-MACX MCR-SL-RPSSI-2I | 138 Kbytes |
|
Opiniones: (0) ▲
Ningún comentario por el momento.
Añadir comentario
ocultar
| Valoración: |
|
| Nombre: | |
| Email: | |
| Título: | |
| Opinión: | |
| ¿Recomienda la compra de este producto? | |
|
|
|
| Añadir comentario | |
Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.
