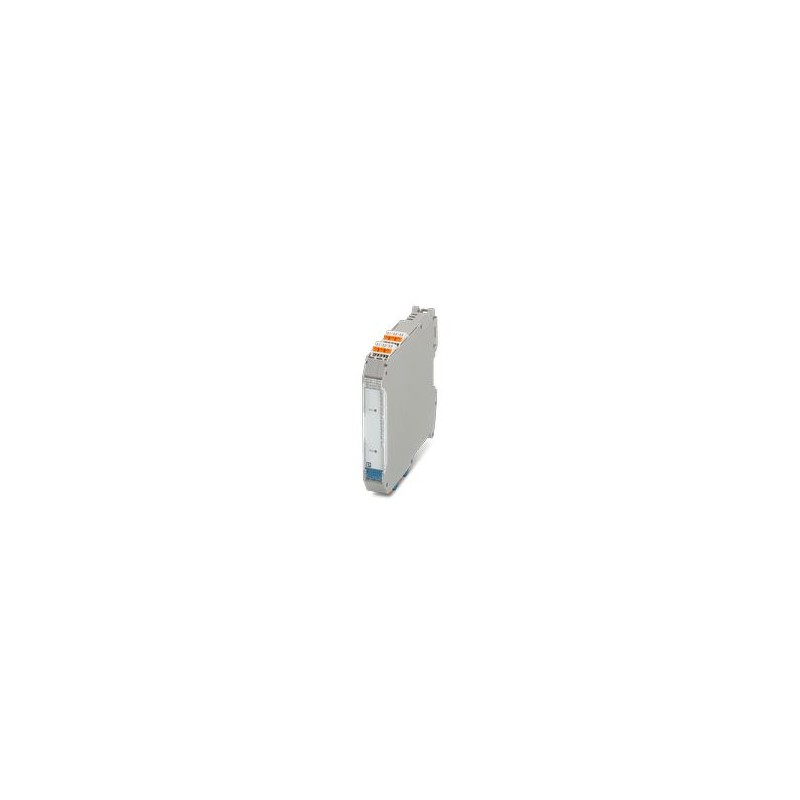

MACX MCR-EX-AP-2SD-25-35-LP-SP 1291186 PHOENIX CONTACT Ex i-Bloque de control de válvulas para activar válvu..
MACX MCR-EX-AP-2SD-25-35-LP-SP
1291186
PHOENIX_CONTACT
Ex i-Bloque de control de válvulas para activar válvulas magnéticas Ex i, transmisores de alarma o indicadores con seguridad intrínseca instalados en la zona Ex. número de canales: 2, Configuración estándar, Loop-powered, Separación de 4 vías, Safety Integrity Level (SIL, IEC 61508): 3, Conexión push-in
Controlador de solenoide Ex i para la activación intrínsecamente segura de válvulas de solenoide Ex i, transmisores de alarma o pantallas instaladas en áreas potencialmente explosivas. Configuración estándar, Alimentado por bucle, Aislamiento de 4 vías, Nivel de integridad de seguridad (SIL, IEC 61508): 3, Conexión a presión
Sensores > Amplificador de aislamiento
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Notas
| General | Las condiciones de instalación influyen en la temperatura ambiente. Consulte las "Instrucciones de instalación del armario de control". |
Propiedades del producto
| Tipo de producto | Controlador de solenoide |
| familia de productos | MACX Analógico |
| No. de canales | 2 |
Propiedades eléctricas
| No. de canales | 2 |
| Aislamiento eléctrico | Aislamiento de 4 vías |
| Protección de polaridad inversa | Sí |
| Aislamiento eléctrico Entrada/salida IEC/EN 60079-11 | |
| Normas/reglamentos | IEC/EN 60079-11 |
| Tensión nominal de aislamiento | 375 VPP |
| Aislamiento eléctrico Salida 1/salida 2 | |
| Voltaje de prueba | 500 V (50 Hz, 60 s) |
| Aislamiento eléctrico Entrada 1 / entrada 2 | |
| Voltaje de prueba | 350 V (50 Hz, 60 s) |
| abastecimiento | |
| Rango de tensión de alimentación | alimentado por bucle, no necesita alimentación externa |
| Consumo de energía | 0,5 W (+ (lunx 37 mW/mA)) |
Datos de entrada
| Señal: Digital | |
| Señal de nivel de conmutación "0" | 0 V ... 5 V |
| Señal de nivel de conmutación "1" | 18 V ... 31,2 V |
Datos de salida
| Conmutación: Digital | |
| Descripción de la salida | Intrínsecamente seguro |
| Tiempo de respuesta típico | ≤ 18 ms |
| Tiempo de apagado típico | ≤ 50 ms |
| Frecuencia de conmutación | ≤ 10 Hz |
Datos de conexión
| Sección transversal AWG | (convertido según IEC) |
| Método de conexión | Conexión push-in |
| Longitud de extracción | 8 milímetros |
| Sección transversal del conductor rígida | 0,2 mm² ... 1,5 mm² |
| Sección transversal del conductor flexible | 0,2 mm² ... 1,5 mm² |
| Sección transversal del conductor AWG | 24 ... 16 |
Datos Ex
| Ex instalación (EPL) | Gc |
| Circuitos Ex i (EPL) | Ga |
| Da | |
| Mamá | |
| Datos de seguridad: Valores más altos por salida | |
| Inductancia interna máx. LYo | insignificante |
| Capacitancia interna máx. CYo | 1.1 nF |
| Tensión de salida máx. Uo | 27,6 V |
| Corriente de salida máx. Io | 110 mA (Ex ia) |
| 50 mA (Ex ib) | |
| Potencia de salida máx. Po | 760 mW |
| Tensión máxima relacionada con la seguridad UM | 253 V CA |
| IIA (circuito simple): Inductividad externa máx. Lo/ Capacitancia externa máx. Co | 100 mH / 2.22 μF |
| IIB (circuito simple): Inductividad externa máx. Lo/ Capacitancia externa máx. Co | 9 mH / 667 nF |
| IIC (circuito simple): Inductividad externa máx. Lo/ Capacitancia externa máx. Co | 1,2 mH / 85 nF |
| I (circuito simple): Inductividad externa máx. Lo/ Capacitancia externa máx. Co | 100 mH / 3,5 μF |
| Datos de seguridad: Valores más altos con dos salidas conectadas en paralelo | |
| Inductancia interna máx. LYo | insignificante |
| Capacitancia interna máx. CYo | 2.2 nF |
| Tensión de salida máx. Uo | 27,6 V |
| Corriente de salida máx. Io | 220 mA (Ex ia) |
| 100 mA (Ex ib) | |
| Potencia de salida máx. Po | 1520 mW |
| Tensión máxima relacionada con la seguridad UM | 253 V CA |
| IIA (circuito simple): Inductividad externa máx. Lo/ Capacitancia externa máx. Co | 25 mH / 2,22 μF |
| IIB/IIIC (circuito simple): Inductividad externa máx. Lo/ Capacitancia externa máx. Co | 1,8 mH / 665 nF |
| I (circuito simple): Inductividad externa máx. Lo/ Capacitancia externa máx. Co | 40 mH / 3,5 μF |
Señalización
| Visualización de estado | LED amarillo/por canal |
Dimensiones
| Dibujo dimensional |  |
| Ancho | 17,5 mm |
| altura | 107,8 milímetros |
| profundidad | 113,7 milímetros |
| Profundidad NS 35/7,5 | 114,5 mm (Encajado en carril DIN NS 35/7,5 según EN 60715) |
Especificaciones del material
| Clasificación de inflamabilidad según UL 94 | V0 |
| Material de vivienda | Poliamida (PA 6.6) |
Condiciones ambientales y de la vida real
| Condiciones ambientales | |
| Grado de protección | IP20 (Bloques de terminales) |
| IP30 (Carcasa) | |
| Temperatura ambiente (funcionamiento) | -20 °C ... 70 °C (Dispositivo autónomo: cualquier posición de montaje) |
| -20 °C ... 50 °C (Montaje de grupo: carril DIN vertical sin circulación de aire) | |
| -20 °C ... 60 °C (Montaje de grupo: carril DIN vertical con circulación de aire) | |
| -20 °C ... 60 °C (Conjunto de grupo: carril DIN horizontal sin circulación de aire) | |
| -20 °C ... 65 °C (Conjunto de grupo: carril DIN horizontal con circulación de aire) | |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 80 °C |
| altitud | ≤ 2000 m |
| Humedad admisible (funcionamiento) | ≤ 95 % (sin condensación) |
Aprobaciones
| ATEX | |
| Identificación | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia da] IIIC | |
| II 3 (1) G ex nA [ia Ga] IIC T4 Gc | |
| I (M1) [Ex ia Ma] I | |
| IECEx | |
| Identificación | [Ex ia Ga] CII |
| [Ex ia da] IIIC | |
| Ex nA [ia Ga] IIC T4 Gc | |
| [Ex ia ma] Yo | |
| Nivel de integridad de seguridad (SIL, IEC 61508) | |
| Identificación | 3 |
Datos de EMC
| Compatibilidad electromagnética | Probado de acuerdo con las siguientes normas y reglamentos: EN 61326-1 Para uso industrial, NAMUR NE 21 |
Normas y reglamentos
| Aislamiento eléctrico | Aislamiento de 4 vías |
montura
| Tipo de montaje | NS 35/15, NS 35/7,5 |
| Posición de montaje | vertical, horizontal |
| Característica | Valor |
|---|---|
| Número de rangos de entrada -60 mV ... +60 mV (EF006927) | 0 |
| Número de rangos de entrada -100 mV ... +100 mV (EF006912) | 0 |
| Número de rangos de entrada -300 mV ... +300 mV (EF006920) | 0 |
| Número de rangos de entrada -500 mV ... +500 mV (EF006926) | 0 |
| Número de rangos de entrada -1 V ... +1 V (EF006906) | 0 |
| Número de rangos de entrada -2 V ... +2 V (EF006913) | 0 |
| Número de rangos de entrada -2,5 V ... +2,5 V (EF006915) | 0 |
| Número de rangos de entrada -5 V ... +5 V (EF006923) | 0 |
| Número de rangos de entrada -10 V ... +10 V (EF006909) | 0 |
| Número de rangos de entrada -20 V ... +20 V (EF006917) | 0 |
| Número de rangos de entrada 0 mV ... 60 mV (EF006905) | 0 |
| Número de rangos de entrada 0 mV ... 100 mV (EF006893) | 0 |
| Número de rangos de entrada 0 mV ... 200 mV (EF006898) | 0 |
| Número de rangos de entrada 0 mV ... 300 mV (EF006901) | 0 |
| Número de rangos de entrada 0 mV ... 500 mV (EF006904) | 0 |
| Número de rangos de entrada 0 V ... 1 V (EF006890) | 0 |
| Número de rangos de entrada 0 V ... 2 V (EF006894) | 0 |
| Número de rangos de entrada 0 V ... 2,5 V (EF006895) | 0 |
| Número de rangos de entrada 0 V ... 5 V (EF006903) | 0 |
| Número de rangos de entrada 0 V ... 10 V (EF006892) | 0 |
| Número de rangos de entrada 0 V ... 20 V (EF006897) | 0 |
| Número de rangos de entrada 0 V ... 24 V (EF006899) | 0 |
| Número de rangos de entrada 0 V ... 30 V (EF006900) | 0 |
| Número de rangos de entrada 1 V ... 5 V (EF006907) | 0 |
| Número de rangos de entrada 2 V ... 10 V (EF006914) | 0 |
| Número de rangos de entrada +5 V ... -5 V (EF006889) | 0 |
| Número de rangos de entrada +10 V ... -10 V (EF006888) | 0 |
| Número de rangos de entrada 5 V ... 0 V (EF006924) | 0 |
| Número de rangos de entrada 5 V ... 1 V (EF006925) | 0 |
| Número de rangos de entrada 10 V ... 0 V (EF006910) | 0 |
| Número de rangos de entrada 10 V ... 2 V (EF006911) | 0 |
| Número de rangos de entrada 0 mA ... 5 mA (EF006902) | 0 |
| Número de rangos de entrada 0 mA ... 10 mA (EF006891) | 0 |
| Número de rangos de entrada 0 mA ... 20 mA (EF006896) | 0 |
| Número de rangos de entrada 4 mA ... 20 mA (EF006921) | 0 |
| Número de rangos de entrada -5 mA ... +5 mA (EF006922) | 0 |
| Número de rangos de entrada -10 mA ... +10 mA (EF006908) | 0 |
| Número de rangos de entrada -20 mA ... +20 mA (EF006916) | 0 |
| Número de rangos de entrada 20 mA ... 0 mA (EF006918) | 0 |
| Número de rangos de entrada 20 mA ... 4 mA (EF006919) | 0 |
| Número de rangos de salida -60 mA ... +60 mV (EF006880) | 0 |
| Número de rangos de salida -100 mA ... +100 mV (EF006865) | 0 |
| Número de rangos de salida -300 mA ... +300 mV (EF006873) | 0 |
| Número de rangos de salida -500 mA ... +500 mV (EF006879) | 0 |
| Número de rangos de salida -1 V ... +1 V (EF006859) | 0 |
| Número de rangos de salida -2 V ... +2 V (EF006866) | 0 |
| Número de rangos de salida -2,5 V ... +2,5 V (EF006868) | 0 |
| Número de rangos de salida -5 V ... +5 V (EF006876) | 0 |
| Número de rangos de salida -10 V ... +10 V (EF006862) | 0 |
| Número de rangos de salida -20 V ... +20 V (EF006870) | 0 |
| Número de rangos de salida 0 mA ... 60 mV (EF006858) | 0 |
| Número de rangos de salida 0 mA ... 100 mV (EF006846) | 0 |
| Número de rangos de salida 0 mA ... 200 mV (EF006851) | 0 |
| Número de rangos de salida 0 mA ... 300 mV (EF006854) | 0 |
| Número de rangos de salida 0 mA ... 500 mV (EF006857) | 0 |
| Número de rangos de salida 0 V ... 1 V (EF006843) | 0 |
| Número de rangos de salida 0 V ... 2 V (EF006847) | 0 |
| Número de rangos de salida 0 V ... 2,5 V (EF006848) | 0 |
| Número de rangos de salida 0 V ... 5 V (EF006856) | 0 |
| Número de rangos de salida 0 V ... 10 V (EF006845) | 0 |
| Número de rangos de salida 0 V ... 20 V (EF006850) | 0 |
| Número de rangos de salida 0 V ... 24 V (EF006852) | 0 |
| Número de rangos de salida 0 V ... 30 V (EF006853) | 0 |
| Número de rangos de salida 1 V ... 5 V (EF006860) | 0 |
| Número de rangos de salida 2 V ... 10 V (EF006867) | 0 |
| Número de rangos de salida +5 V ... -5 V (EF006842) | 0 |
| Número de rangos de salida +10 V ... -10 V (EF006841) | 0 |
| Número de rangos de salida 5 V ... 0 V (EF006877) | 0 |
| Número de rangos de salida 5 V ... 1 V (EF006878) | 0 |
| Número de rangos de salida 10 V ... 0 V (EF006863) | 0 |
| Número de rangos de salida 10 V ... 2 V (EF006864) | 0 |
| Número de rangos de salida 0 mA ... 5 mA (EF006855) | 0 |
| Número de rangos de salida 0 mA ... 10 mA (EF006844) | 0 |
| Número de rangos de salida 0 mA ... 20 mA (EF006849) | 0 |
| Número de rangos de salida 4 mA ... 20 mA (EF006874) | 0 |
| Número de rangos de salida -5 mA ... +5 mA (EF006875) | 0 |
| Número de rangos de salida -10 mA ... +10 mA (EF006861) | 0 |
| Número de rangos de salida -20 mA ... +20 mA (EF006869) | 0 |
| Número de rangos de salida 20 mA ... 0 mA (EF006871) | 0 |
| Número de rangos de salida 20 mA ... 4 mA (EF006872) | 0 |
| Número de canales (EF000259) | 2 |
| Salida de mensaje de fallo (EF007499) | No |
| Intrínsecamente seguro según EN 60947-5-6 NAMUR (EF007112) | No |
| Altura (EF000040) | 107.8 mm |
| Anchura (EF000008) | 17.5 mm |
| Profundidad (EF000049) | 113.7 mm |
| Consumo de energía (EF000346) | 0.5 W |
| Temperatura de operatividad (EF002393) | -20 °C |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Método de montaje (EF000003) | Carril de montaje rápido |
| Grado de protección (IP) (EF005474) | IP20 |
