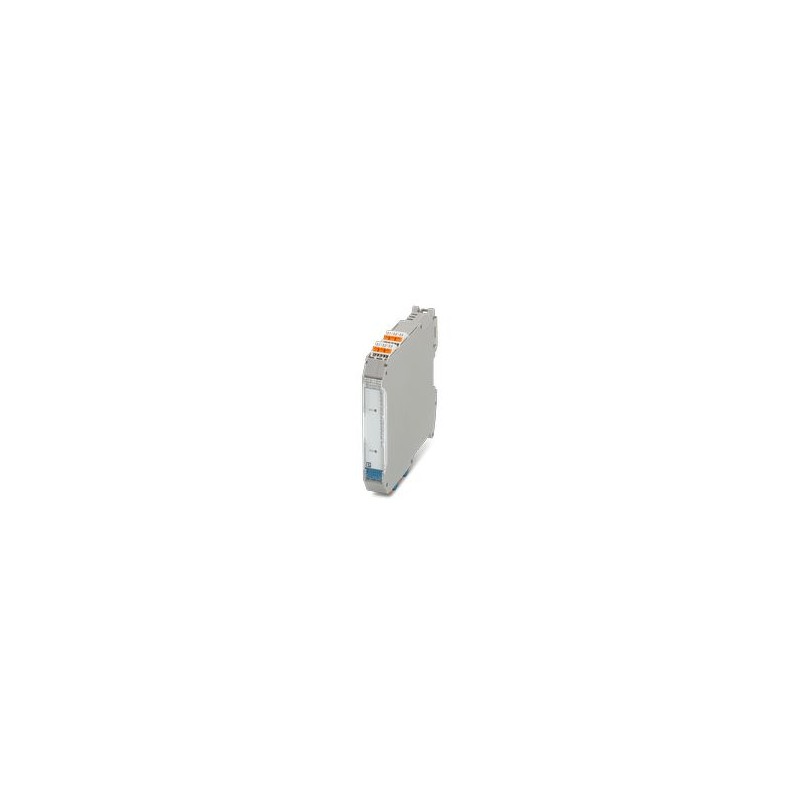

MACX MCR-EX-AP-2SD-25-35-LP-SP 1291186 PHOENIX CONTACT Bloc de commande Ex i-Valve pour activer les vannes m.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

MACX MCR-EX-AP-2SD-25-35-LP-SP 1291186 PHOENIX CONTACT Bloc de commande Ex i-Valve pour activer les vannes m..

MACX MCR-EX-AP-2SD-25-35-LP-SP

1291186

PHOENIX_CONTACT

Bloc de commande Ex i-Valve pour activer les vannes magnétiques Ex i, les émetteurs d’alarme ou les indicateurs de sécurité intrinsèque installés dans la zone Ex. Configuration standard, alimentation en boucle, séparation à 4 voies, niveau d’intégrité de sécurité (SIL, IEC 61508) : 3, connexion enfichable

Ex i, bloc de commande de vanne pour l’activation de vannes magnétiques Ex i, d’émetteurs d’alarme ou d’indicateurs de sécurité intrinsèque installés dans la zone Ex. 2 canaux, Alimentation en boucle, Séparation à 4 voies, Niveau d’intégrité de sécurité (SIL, IEC61508) : 3, Connexion enfichable

Pilote d’électrovanne Ex i-Solénoïde pour l’activation à sécurité intrinsèque des électrovannes, des émetteurs d’alarme ou des écrans Ex i installés dans des zones potentiellement explosives. Configuration standard, alimentation en boucle, isolation à 4 voies, niveau d’intégrité de sécurité (SIL, IEC 61508) : 3, connexion enfichable

Plus de détails


Détecteurs > Amplificateur séparateur

Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

Prix total: $489.26
Prix unitaire: $489.26
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Fiche technique
Notes
GénéralitésLes conditions d’installation influencent la température ambiante.
Veuillez vous référer aux « Instructions d’installation de l’armoire électrique ».
Propriétés du produit
Type de produitPilote de solénoïde
Famille de produitsMACX Analogique
Non. de canaux2
Propriétés électriques
Non. de canaux2
Isolation électriqueIsolation à 4 voies
Protection contre l’inversion de polaritéoui
Isolation électrique Entrée/sortie IEC/EN 60079-11
Normes/réglementationsIEC/EN 60079-11
Tension d’isolation nominale375 VPP
Isolation électrique Sortie 1/sortie 2
Tension d’essai500 V (50 Hz, 60 s)
Isolation électrique Entrée 1 / entrée 2
Tension d’essai350 V (50 Hz, 60 s)
approvisionnement
Plage de tension d’alimentationAlimenté par boucle, aucune alimentation externe n’est nécessaire
Consommation d’énergie0,5 W (+ (lunx 37 mW/mA))
Données d’entrée
Signal : Numérique
Niveau de commutation du signal « 0 »0 V ... 5 V
Signal de niveau de commutation « 1 »18 V ... 31,2 V
Données de sortie
Commutation : Numérique
Description de la sortieSécurité intrinsèque
Temps de réponse typique≤ 18 ms
Temps d’arrêt typique≤ 50 ms
Fréquence de commutation≤ 10 Hz
Données de connexion
Section transversale AWG(converti selon IEC)
Méthode de connexionConnexion enfichable
Longueur de décapage8 mm
Section du conducteur rigide0,2 mm² ... 1,5 mm²
Section du conducteur flexible0,2 mm² ... 1,5 mm²
Section du conducteur AWG24 ... 16
Données Ex
Installation Ex (EPL)Gc
Circuits Ex i (EPL)Ga
Da
Maman
Données de sécurité : valeurs les plus élevées par sortie
Inductance interne max. LJenégligeable
Capacité interne max. CJe1,1 nF
Tension de sortie max. Uo27,6 V
Courant de sortie max. Io110 mA (Ex ia)
50 mA (Ex ib)
Puissance de sortie max. Po760 mW
Tension maximale de sécurité UM253 V c.a.
IIA (circuit simple) : Inductivité externe max. Lo/ Capacité externe max. Co100 mH / 2,22 μF
IIB (circuit simple) : Inductivité externe max. Lo/ Capacité externe max. Co9 mH / 667 nF
IIC (circuit simple) : Inductivité externe max. Lo/ Capacité externe max. Co1,2 mH / 85 nF
I (circuit simple) : Inductivité externe max. Lo/ Capacité externe max. Co100 mH / 3,5 μF
Données de sécurité : valeurs maximales avec deux sorties connectées en parallèle
Inductance interne max. LJenégligeable
Capacité interne max. CJe2,2 nF
Tension de sortie max. Uo27,6 V
Courant de sortie max. Io220 mA (Ex ia)
100 mA (Ex ib)
Puissance de sortie max. Po1520 mW
Tension maximale de sécurité UM253 V c.a.
IIA (circuit simple) : Inductivité externe max. Lo/ Capacité externe max. Co25 mH / 2,22 μF
IIB/IIIC (circuit simple) : Inductivité externe max. Lo/ Capacité externe max. Co1,8 mH / 665 nF
I (circuit simple) : Inductivité externe max. Lo/ Capacité externe max. Co40 mH / 3,5 μF
Signalisation
Affichage de l’étatLED jaune/par canal
taille
Dessin dimensionnelkrbhdfxwui.jpg
Largeur17,5 mm
hauteur107,8 millimètre
profondeur113,7 millimètre
Profondeur NS 35/7,5114,5 mm (Encliquetable sur rail DIN NS 35/7,5 conformément à la norme EN 60715)
Caractéristiques des matériaux
Indice d’inflammabilité selon UL 94V0
Matériau de logementPolyamide (PA 6.6)
Conditions environnementales et réelles
Conditions ambiantes
Degré de protectionIP20 (Borniers)
IP30 (boîtier)
Température ambiante (fonctionnement)-20 °C ... 70 °C (Appareil autonome : n’importe quelle position de montage)
-20 °C ... 50 °C (Montage en groupe : rail DIN vertical sans circulation d’air)
-20 °C ... 60 °C (Montage en groupe : rail DIN vertical avec circulation d’air)
-20 °C ... 60 °C (Montage en groupe : rail DIN horizontal sans circulation d’air)
-20 °C ... 65 °C (Montage en groupe : rail DIN horizontal avec circulation d’air)
Température ambiante (stockage/transport)-40 °C ... 80 °C
altitude≤ 2000 m
Humidité admissible (fonctionnement)≤ 95 % (sans condensation)
Approbations
ATEX
Identification II (1) G [Ex ia Ga] IIC
 II (1) D [Ex ia Da] IIIC
 II 3 (1) G Ex nA [ia Ga] IIC T4 Gc
 I (M1) [Ex ia Ma] I
IECEx
Identification[Ex ia Ga] L’IIC
[Ex ia Da] L’IIIC
Ex nA [ia Ga] IIC T4 Gc
[Ex ia Ma] Je
Niveau d’intégrité de sécurité (SIL, IEC 61508)
Identification3
Données CEM
Compatibilité électromagnétiqueTesté conformément aux normes et réglementations suivantes : EN 61326-1 Pour un usage industriel, NAMUR NE 21
Normes et réglementations
Isolation électriqueIsolation à 4 voies
montage
Type de montageNS 35/15, NS 35/7,5
Position de montagevertical, horizontal

ETIM for 1291186 Détecteurs (EC002653)
Caractéristique Valeur
Nombre de plages d'entrée -60 mV ... +60 mV (EF006927) 0
Nombre de plages d'entrée -100 mV ... +100 mV (EF006912) 0
Nombre de plages d'entrée -300 mV ... +300 mV (EF006920) 0
Nombre de plages d'entrée -500 mV ... +500 mV (EF006926) 0
Nombre de plages d'entrée -1 V ... +1 V (EF006906) 0
Nombre de plages d'entrée -2 V ... +2 V (EF006913) 0
Nombre de plages d'entrée -2,5 V ... +2,5 V (EF006915) 0
Nombre de plages d'entrée -5 V ... +5 V (EF006923) 0
Nombre de plages d'entrée -10 V ... +10 V (EF006909) 0
Nombre de plages d'entrée -20 V ... +20 V (EF006917) 0
Nombre de plages d'entrée 0 mV ... 60 mV (EF006905) 0
Nombre de plages d'entrée 0 mV ... 100 mV (EF006893) 0
Nombre de plages d'entrée 0 mV ... 200 mV (EF006898) 0
Nombre de plages d'entrée 0 mV ... 300 mV (EF006901) 0
Nombre de plages d'entrée 0 mV ... 500 mV (EF006904) 0
Nombre de plages d'entrée 0 V ... 1 V (EF006890) 0
Nombre de plages d'entrée 0 V ... 2 V (EF006894) 0
Nombre de plages d'entrée 0 V ... 2,5 V (EF006895) 0
Nombre de plages d'entrée 0 V ... 5 V (EF006903) 0
Nombre de plages d'entrée 0 V ... 10 V (EF006892) 0
Nombre de plages d'entrée 0 V ... 20 V (EF006897) 0
Nombre de plages d'entrée 0 V ... 24 V (EF006899) 0
Nombre de plages d'entrée 0 V ... 30 V (EF006900) 0
Nombre de plages d'entrée 1 V ... 5 V (EF006907) 0
Nombre de plages d'entrée 2 V ... 10 V (EF006914) 0
Nombre de plages d'entrée +5 V ... -5 V (EF006889) 0
Nombre de plages d'entrée +10 V ... -10 V (EF006888) 0
Nombre de plages d'entrée 5 V ... 0 V (EF006924) 0
Nombre de plages d'entrée 5 V ... 1 V (EF006925) 0
Nombre de plages d'entrée 10 V ... 0 V (EF006910) 0
Nombre de plages d'entrée 10 V ... 2 V (EF006911) 0
Nombre de plages d'entrée 0 mA ... 5 mA (EF006902) 0
Nombre de plages d'entrée 0 mA ... 10 mA (EF006891) 0
Nombre de plages d'entrée 0 mA ... 20 mA (EF006896) 0
Nombre de plages d'entrée 4 mA ... 20 mA (EF006921) 0
Nombre de plages d'entrée -5 mA ... +5 mA (EF006922) 0
Nombre de plages d'entrée -10 mA ... +10 mA (EF006908) 0
Nombre de plages d'entrée -20 mA ... +20 mA (EF006916) 0
Nombre de plages d'entrée 20 mA ... 0 mA (EF006918) 0
Nombre de plages d'entrée 20 mA ... 4 mA (EF006919) 0
Nombre de plages de sortie -60 mV ... +60 mV (EF006880) 0
Nombre de plages de sortie -100 mV ... +100 mV (EF006865) 0
Nombre de plages de sortie -300 mV ... +300 mV (EF006873) 0
Nombre de plages de sortie -500 mV ... +500 mV (EF006879) 0
Nombre de plages de sortie -1 V ... +1 V (EF006859) 0
Nombre de plages de sortie -2 V ... +2 V (EF006866) 0
Nombre de plages de sortie -2,5 V ... +2,5 V (EF006868) 0
Nombre de plages de sortie -5 V ... +5 V (EF006876) 0
Nombre de plages de sortie -10 V ... +10 V (EF006862) 0
Nombre de plages de sortie -20 V ... +20 V (EF006870) 0
Nombre de plages de sortie 0 mV ... 60 mV (EF006858) 0
Nombre de plages de sortie 0 mV ... 100 mV (EF006846) 0
Nombre de plages de sortie 0 mV ... 200 mV (EF006851) 0
Nombre de plages de sortie 0 mV ... 300 mV (EF006854) 0
Nombre de plages de sortie 0 mV ... 500 mV (EF006857) 0
Nombre de plages de sortie 0 V ... 1 V (EF006843) 0
Nombre de plages de sortie 0 V ... 2 V (EF006847) 0
Nombre de plages de sortie 0 V ... 2,5 V (EF006848) 0
Nombre de plages de sortie 0 V ... 5 V (EF006856) 0
Nombre de plages de sortie 0 V ... 10 V (EF006845) 0
Nombre de plages de sortie 0 V ... 20 V (EF006850) 0
Nombre de plages de sortie 0 V ... 24 V (EF006852) 0
Nombre de plages de sortie 0 V ... 30 V (EF006853) 0
Nombre de plages de sortie 1 V ... 5 V (EF006860) 0
Nombre de plages de sortie 2 V ... 10 V (EF006867) 0
Nombre de plages de sortie +5 V ... -5 V (EF006842) 0
Nombre de plages de sortie +10 V ... -10 V (EF006841) 0
Nombre de plages de sortie 5 V ... 0 V (EF006877) 0
Nombre de plages de sortie 5 V ... 1 V (EF006878) 0
Nombre de plages de sortie 10 V ... 0 V (EF006863) 0
Nombre de plages de sortie 10 V ... 2 V (EF006864) 0
Nombre de plages de sortie 0 mA ... 5 mA (EF006855) 0
Nombre de plages de sortie 0 mA ... 10 mA (EF006844) 0
Nombre de plages de sortie 0 mA ... 20 mA (EF006849) 0
Nombre de plages de sortie 4 mA ... 20 mA (EF006874) 0
Nombre de plages de sortie -5 mA ... +5 mA (EF006875) 0
Nombre de plages de sortie -10 mA ... +10 mA (EF006861) 0
Nombre de plages de sortie -20 mA ... +20 mA (EF006869) 0
Nombre de plages de sortie 20 mA ... 0 mA (EF006871) 0
Nombre de plages de sortie 20 mA ... 4 mA (EF006872) 0
Nombre de canaux (EF000259) 2
Sortie de signalisation de défaut (EF007499) Non
À sécurité intrinsèque selon EN 60947-5-6 NAMUR (EF007112) Non
Hauteur (EF000040) 107.8 mm
Largeur (EF000008) 17.5 mm
Profondeur (EF000049) 113.7 mm
Puissance absorbée (EF000346) 0.5 W
Température de fonctionnement (EF002393) -20 °C
Finition du raccordement électrique (EF003961) Autre
Type de montage (EF000003) Barre profilée fixation à vis
Classe de protection (IP) (EF005474) IP20
