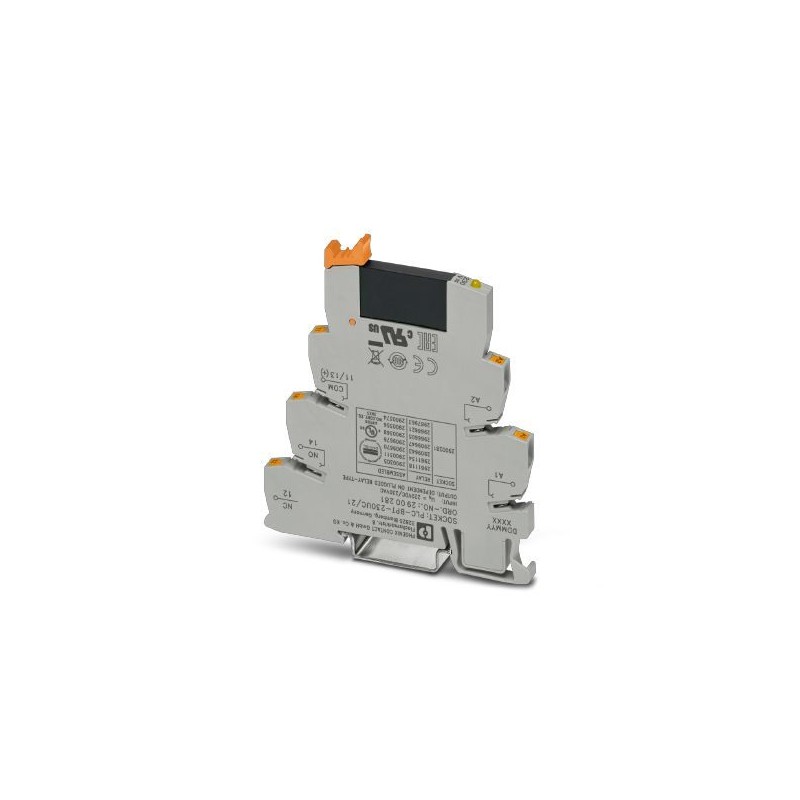

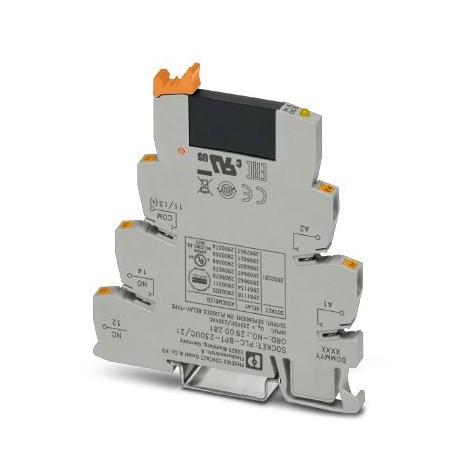

PLC-OPT-230UC/230AC/1 2900374 PHOENIX CONTACT PLC-INTERFACE, compuesto de borne de base PLC-BPT.../21 con co..
PLC-OPT-230UC/230AC/1
2900374
PHOENIX_CONTACT
PLC-INTERFACE, compuesto de borne de base PLC-BPT.../21 con conexión push-in y relé de estado sólido en miniatura enchufable, para el montaje sobre carril NS 35/7,5, 1 contacto de cierre, entrada: 230 V AC/ 220 V DC, salida: 24-253 V AC/ 0,75 A
Relés > Optoacoplador
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2900374 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CK6234 - |
| Página del catálogo | Página 377 (C_5_2017) |
| EAN | 4046356525640 |
| Peso por unidad (sin incluir el embalaje) | 31,270 g |
| Número de tarifa arancelaria | 85364900 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Ambient conditions
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 70 °C |
Datos de entrada
| Tensión nominal de entrada UN | 230 V AC |
|---|---|
| 220 V DC | |
| Margen de tensión de entrada referido a UN | 0,8 ... 1,1 |
| Rango de tensión de entrada | 184 V AC ... 253 V AC |
| 176 V DC ... 242 V DC | |
| Umbral de conmutación Señal "0" referido a UN | ≤ 0,25 |
| Umbral de conmutación Señal "1" referido a UN | ≥ 0,8 |
| Corriente de entrada típica a UN | 3,5 mA |
| Tiempo de conexión típico | 10 ms (Con UN) |
| Tiempo de desconexión típico | 10 ms (Con UN) |
| Indicación de la tensión de servicio | LED amarillo |
| Denominación de la protección | Puente rectificador |
| Circuito de protección/componente de protección | Puente rectificador |
| Frecuencia de transmisión | 3 Hz |
| Disipación con condición nominal | 0,81 W |
Datos de salida
| Gama de tensión de salida | 24 V AC ... 253 V AC |
|---|---|
| Corriente constante límite | 0,75 A (ver curva derating) |
| Corriente de conexión máxima | 30 A (10 ms) |
| Corriente de carga mínima | 10 mA |
| Corriente de fuga | < 1 mA (en estado desconectado) |
| Integral de carga límite | 4,5 A2s |
| Caída de tensión con corriente constante límite máxima | < 1 V |
| Circuito de salida | 2 conductores sin masa |
| Denominación de la protección | Módulo RCV |
Connection data 1
| Denominación Conexión | Lado de entrada |
|---|---|
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
Connection data 2
| Denominación Conexión | Lado de salida |
|---|---|
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
Generalidades
| Tensión de prueba Entrada/salida | 2,5 kV (50 Hz, 1 min) |
|---|---|
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
| Modo operativo | Tiempo de trabajo 100 % |
| Clase de combustibilidad según UL 94 | V0 |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
| Denominación | Normas / especificaciones |
| Normas/especificaciones | IEC 60664 |
| IEC 60664A | |
| DIN VDE 0110 |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Denominación | Normas / especificaciones |
| Normas/especificaciones | IEC 60664 |
| IEC 60664A | |
| DIN VDE 0110 | |
| Aislamiento | Aislamiento básico |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 5.027371001eCl@ss 5.127371000eCl@ss 6.027371600eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
| Característica | Valor |
|---|---|
| Tensión de entrada (EF003840) | 184 V |
| Tipo de corriente (entrada) (EF003033) | CA |
| Tensión de salida (EF003933) | 24 V |
| Tipo de corriente de salida (EF008222) | CA |
| Corriente nominal de funcionamiento Ie (EF001443) | 0.75 A |
| Tipo de salida digital (EF003601) | Electrónico |
| Con indicador LED (EF005950) | Sí |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES.pdf | 9 Mbytes |
|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2900374-PLC-OPT-230UC/230AC/1 | 125 Kbytes |
|
