PHOENIX_CONTACTindustrielle RelaisPLC-OPT-230UC/230AC/1 2900374 PHOENIX CONTACT Solid-State-Relaismodul

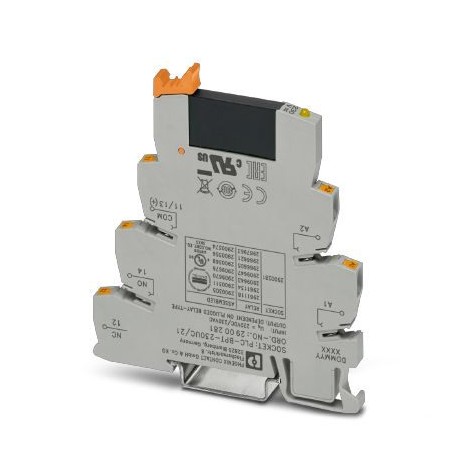

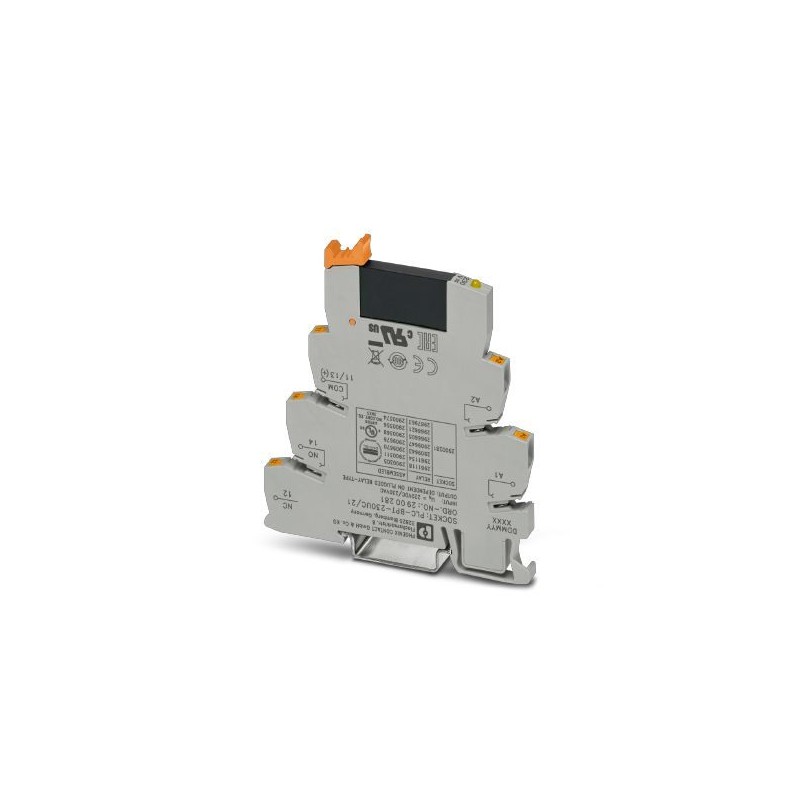

PHOENIX_CONTACT PLC-OPT-230UC/230AC/1 2900374 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PLC-OPT-230UC/230AC/1 2900374 PHOENIX CONTACT Solid-State-Relaismodul

Artikel-Nr.: PLC-OPT-230UC/230AC/1

Code: 2900374

Hersteller: PHOENIX_CONTACT

Beschreibung:

Solid-State-Relaismodul
SPS-INTERFACE, bestehend aus PLC-BPT.../21 Basisklemme mit Push-in-Anschluss und steckbarem Miniatur-Halbleiterrelais, zum Einbau auf Schiene NS 35/7,5, 1 Schließkontakt, Eingang: 230 V AC/ 220 V DC, Ausgang: 24-253 V AC/ 0,75 A

Kategorien:

  • Relais > Optokoppler
  • PHOENIX_CONTACT > industrielle Relais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 41,35 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel2900374
Verpackungseinheit10 STK
VerkaufsschlüsselG1 - Relais
HinweisAuftragsgebundene Fertigung (keine Rücknahme)
KatalogseiteSeite 377 (C-5-2017)
GTIN4046356525640
Gewicht pro Stück (exklusive Verpackung)31,270 g
Gewicht pro Stück (inklusive Verpackung)33,530 g
Zolltarifnummer85364900
HerkunftslandDE (Deutschland)

Hinweis

NutzungsbeschränkungEMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich

Maße

Breite6,2 mm
Höhe80 mm
Tiefe94 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 70 °C

Eingangsdaten

Eingangsnennspannung UN230 V AC
220 V DC
Eingangsspannungsbereich bezogen auf UN0,8 ... 1,1
Eingangsspannungsbereich184 V AC ... 253 V AC
176 V DC ... 242 V DC
Schaltschwelle "0"-Signal bezogen auf UN≤ 0,25
Schaltschwelle "1"-Signal bezogen auf UN≥ 0,8
Typischer Eingangsstrom bei UN3,5 mA
Einschaltzeit typisch10 ms (bei UN)
Ausschaltzeit typisch10 ms (bei UN)
BetriebsspannungsanzeigeLED gelb
SchutzbenennungBrückengleichrichter
Schutzschaltung/-BauteilBrückengleichrichter
Übertragungsfrequenz3 Hz
Verlustleistung bei Nennbedingung0,81 W

Ausgangsdaten

Ausgangsspannungsbereich24 V AC ... 253 V AC
Grenzdauerstrom0,75 A (siehe Derating-Kurve)
Einschaltstrom maximal30 A (10 ms)
Laststrom minimal10 mA
Leckstrom< 1 mA (im Auszustand)
Grenzlastintegral4,5 A2s
Spannungsabfall bei max. Grenzdauerstrom< 1 V
Ausgangsschaltung2-Leiter, massefrei
SchutzbenennungRCV-Beschaltung

Anschlussdaten 1

Benennung AnschlussEingangsseite
AnschlussartPush-in-Anschluss
Abisolierlänge8 mm
Leiterquerschnitt starr0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG26 ... 14

Anschlussdaten 2

Benennung AnschlussAusgangsseite
AnschlussartPush-in-Anschluss
Abisolierlänge8 mm
Leiterquerschnitt starr0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG26 ... 14

Allgemein

Prüfspannung Eingang/Ausgang2,5 kV (50 Hz, 1 min.)
Einbaulagebeliebig
Montagehinweisanreihbar ohne Abstand
Betriebsart100 % ED
Brennbarkeitsklasse nach UL 94V0
Verschmutzungsgrad2
ÜberspannungskategorieIII
BenennungNormen / Bestimmungen
Normen/BestimmungenIEC 60664
IEC 60664A
DIN VDE 0110

Normen und Bestimmungen

Anschluss gemäß NormCUL
BenennungNormen / Bestimmungen
Normen/BestimmungenIEC 60664
IEC 60664A
DIN VDE 0110
IsolierungBasisisolierung
Brennbarkeitsklasse nach UL 94V0

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads"

Klassifikationen

ETIM for 2900374 Relais (EC001504)

MerkmalsnameEingangsspannung (EF003840)
Merkmalswert184 V
MerkmalsnameArt der Eingangsspannung (EF003033)
MerkmalswertAC
MerkmalsnameAusgangsspannung (EF003933)
Merkmalswert24 V
MerkmalsnameArt der Ausgangsspannung (EF008222)
MerkmalswertAC
MerkmalsnameBemessungsbetriebsstrom Ie (EF001443)
Merkmalswert0.75 A
MerkmalsnameArt des Digitalausgangs (EF003601)
Merkmalswertelektronisch
MerkmalsnameMit LED-Anzeige (EF005950)
MerkmalswertJa
