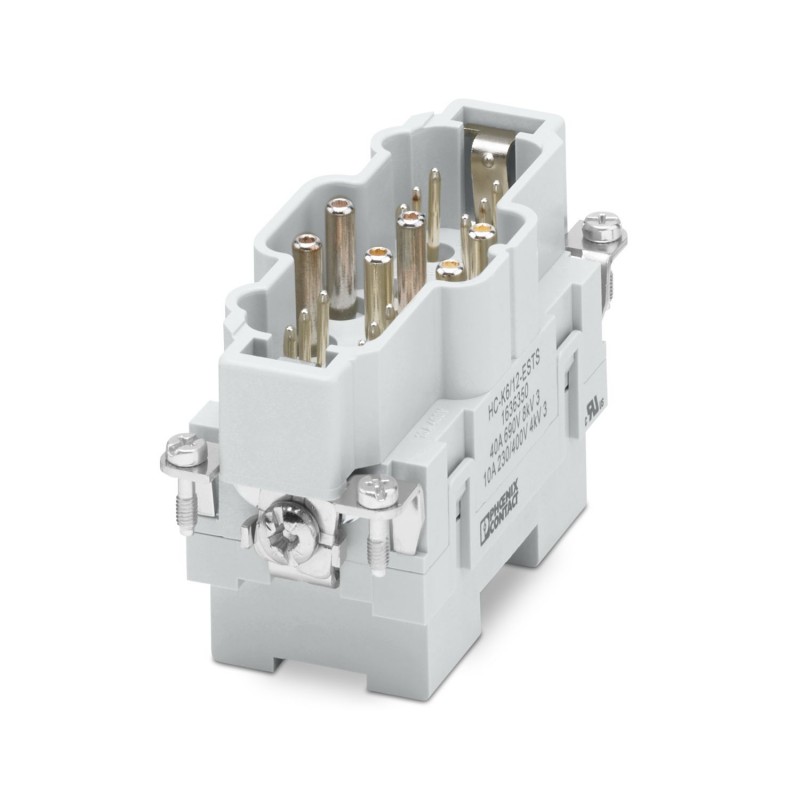

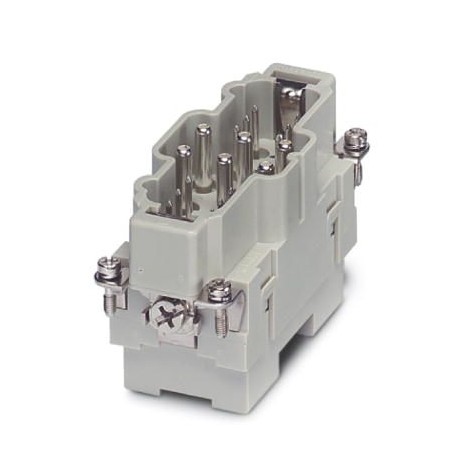

HC-K 6/12-ESTS 1636350 PHOENIX CONTACT Inserto de contactos, número de polos: 6+12+PE, tamaño: B16, contacto..
HC-K 6/12-ESTS
1636350
PHOENIX_CONTACT
Inserto de contactos, número de polos: 6+12+PE, tamaño: B16, contactos de potencia: 6, contactos de mando: 12, Macho, Conexión por tornillo axial, 690 V, 40 A, 2,5 mm² ... 10 mm², aplicación: Potencia/señal
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Notas
| Generalidades | Para carcasa HEAVYCON-ADVANCE y HEAVYCON de construcción B16/B32, conexión axial para llave macho hexagonal de 2 mm |
| Generalidades | Los conectores deben accionarse sólo sin carga/tensión. |
| Generalidades | La conexión por tornillo axial debe accionarse con una llave Allen de 2 mm (solo para conductores flexibles) |
Montaje
| Indicaciones de montaje | El uso correcto prevé el montaje en una carcasa con el índice de protección IP54 o superior |
| Nota sobre tecnología de conexión axial: Solamente para hilos flexibles. Las secciones del cable especificadas se refieren a la sección geométrica del cable empleado. El inserto de cables cuya sección transversal geométrica difiera mucho de la sección nominal del cable, deberá comprobarse antes de su uso. El receptáculo de conexión de la técnica de tornillo axial está concebido para cables de hilos finos conforme a VDE 0295 clase 5. Las construcciones de cables que difieran (p. ej. cables de clase 6) deberán comprobarse antes de su uso. Indicaciones de montaje Antes de iniciar el montaje deberá cerciorarse de que el tornillo de cabeza cónica esté totalmente desenroscado (la cámara está abierta). No se permite trenzar los cables. Los hilos deberán introducirse en la cámara de contacto hasta el tope (hasta que el aislamiento se ajuste en el contacto). Sujetar el hilo en la posición y fijar con una llave Allen. Antes de una nueva conexión deben cortarse los extremos usados del hilo. Solamente se podrá reapretar el tornillo de conexión una vez para evitar que se rompan los hilos trenzados. Para evitar daños en el contacto, el hilo/cable deberá sujetarse mecánicamente a una distancia adecuada del punto de conexión (p. ej., si se emplea en una abertura de chapa). Las indicaciones para una ejecución correcta están recogidas en DIN VDE 0100-520:2003-06. Las conexiones no utilizadas deben apretarse con un par de apriete máximo. |
Propiedades del artículo
| Tipo de producto | Inserto de contactos polos fijos |
| Serie | HC-K |
| Aplicación | Potencia/señal |
| Construcción | B16 |
| B32 | |
| Número de polos | 18 |
| Cara de enchufe | 6+12+PE |
| Numeración de contacto | 1 - 6 (Contactos de potencia) |
| 11 - 22 (Contactos de mando) | |
| Número de contactos de potencia | 6 |
| Número de contactos de mando | 12 |
| Tipo de material del contacto | mecanizado |
| Cuchilla de destornillador | 0,5 x 3,5 mm (Contactos de mando) |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 04 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
Dimensiones
| Esquema de dimensiones |  |
| Anchura | 34 mm |
| Altura | 47,2 mm |
| Longitud | 84,5 mm |
| Distancia entre taladros horizontal | 77,5 mm |
| Parámetros mecánicos | |
| Diámetro de contacto | 4 mm |
Datos de conexión
| Tecnología de conexión | |
| Tecnología de conexión | Conexión por tornillo axial (Contactos de potencia) |
| Conexión por tornillo (Contactos de mando) | |
| Conexión de conductores | |
| Sección de conexión | 2,5 mm² ... 10 mm² (Contactos de potencia) |
| 0,2 mm² ... 2,5 mm² (Contacto de mando) | |
| Sección de conexión AWG | 12 ... 8 (Contactos de potencia) |
| 24 ... 14 (Contactos de mando) | |
| Par de apriete | 2 Nm ... 2,5 Nm (Conexión PE) |
| 0,5 Nm ... 0,8 Nm (Tornillos de fijación para montaje en carcasa HEAVYCON) | |
| 0,5 Nm ... 0,8 Nm (Contactos de mando) | |
| 1,5 Nm (Capacidad 2,5 mm² ... 4 mm²) | |
| 2 Nm (Capacidad 6 mm² ... 10 mm²) | |
| Longitud a desaislar del conductor individual | 8 mm +1 mm (Capacidad 6 mm² ... 10 mm²) |
| 10 mm (Señal) | |
| 5 mm +1 mm (Capacidad 2,5 mm² ... 4 mm²) | |
Propiedades eléctricas
| Tensión de dimensionamiento (III/3) | 690 V |
| 230 V (Conductor-tierra) | |
| 400 V (Contactos de señal, Leiter-Leiter) | |
| Tensión asignada Contactos de potencia | 230/400 V |
| Tensión transitoria de dimensionamiento | 8 kV (Contactos de potencia) |
| 4 kV (Contactos de mando) | |
| Corriente asignada | 40 A (Contactos de potencia) |
| 10 A (Contactos de mando) |
Propiedades mecánicas
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 500 |
Datos del material
| Clase de inflamabilidad según UL 94 | V0 |
| Material contacto | Aleación de Cu |
| Material soporte de contactos | PC |
| Material superficie del contacto, contacto de potencia | Ag |
| Material superficie del contacto, contacto de mando | Ag |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C |
| Característica | Valor |
|---|---|
| Número de contactos de potencia (EF012216) | 6 |
| Número de contactos de control (EF012217) | 12 |
| Inserto de contactos sin contactos (EF007324) | No |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 18 |
| Diámetro del contacto del enchufe (EF007320) | 4 mm |
| Material del inserto del conector (EF007545) | Termoplástico |
| Corriente nominal In (EF008250) | 40 A |
| Temperatura ambiente (EF002386) | 125 °C |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tensión nominal (EF000228) | 690 V |
| Picos de tensión nominal (EF002993) | 8 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 3 |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Con protección de cable (EF000550) | No |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 2.5 mm² |
| Sección de conductor conectable (EF007343) | 2.5 mm² |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Material del inserto de contacto (EF008521) | Termoplástico |
| Material del contacto (EF007544) | Otras aleaciones de cobre |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | Sí |
| Número mín. de ciclos de acoplamiento (EF012212) | 500 |
| Anchura (EF000008) | 34 mm |
| Altura (EF000040) | 47.2 mm |
| Profundidad (EF000049) | 84.5 mm |
