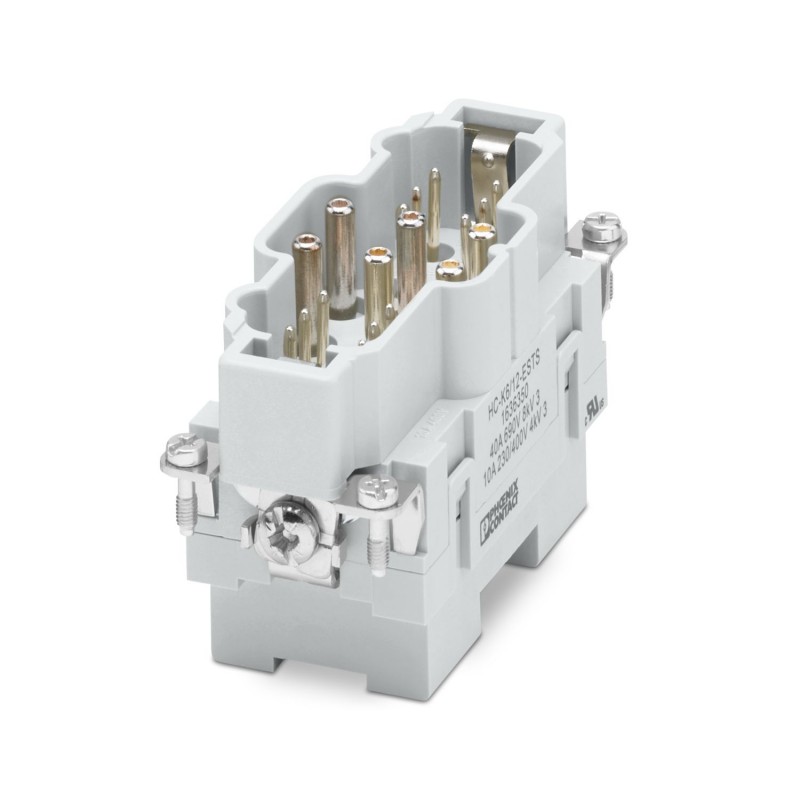

HC-K 6/12-ESTS 1636350 PHOENIX CONTACT Eléments de contact
HC-K 6/12-ESTS
1636350
PHOENIX_CONTACT
Eléments de contact
Insert de contact, nombre de pôles : 6+12+PE, taille : B16, contacts de puissance : 6, contacts de commande : 12, mâle, raccord à vis axiale, 690 V, 40 A, 2,5 mm² ... 10 mm², application : Puissance/signal
Élément de contact, nombre de pôles: 6+12+PE, taille: B16, contacts de puissance: 6, contacts de commande: 12, Mâle, Raccordement vissé axial, 690 V, 40 A, 2,5 mm2 ... 10 mm2, application: Puissance / signal
Connecteurs > Bloc de contacts
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Remarques
| Généralités | Pour boîtiers HEAVYCONNEC-ADVANCE et HEAVYCONNEC de type B16/B32, raccordement axial pour clé mâle pour vis à six pans creux de 2 mm |
| Généralités | Les connecteurs ne doivent être manipulés que hors charge/tension. |
| Généralités | Pour manipuler le raccordement vissé axial, il faut une clé Allen de 2 mm (pour les conducteurs souples uniquement) |
Montage
| Instructions de montage | L'utilisation conforme à la destination prévoit le montage dans un boîtier avec l'indice de protection IP54 ou plus élevé. |
| Remarque concernant la connectique axiale : Uniquement pour fils flexibles. Les sections de conducteur indiquées se rapportent à la section géométrique du câble utilisé. L'utilisation de câbles dont la section géométrique diffère considérablement de la section nominale du câble doit être contrôlée avant l'emploi. Le logement de raccordement de la connectique axiale à vis est conçu pour les câbles à faible diamètre selon VDE 0295 classe 5. Les structures de ligne différentes (p.ex. lignes de classe 6) sont à contrôler avant utilisation. Instructions de montage Avant le début du montage, il convient de s'assurer que la vis conique est entièrement dévissée (l'alvéole est ouverte). Il est interdit de torsader les câbles. Les fils doivent être insérés jusqu'à la butée dans l'alvéole de contact (jusqu'à ce que l'isolation se trouve contre le contact). Maintenir le fil en position et le serrer à l'aide d'une clé Allen. L'extrémité du fil doit être sectionnée avant de procéder à un nouveau raccordement. Le resserrage de la vis de raccordement n'est autorisé qu'une seule fois afin d'éviter une rupture de fil. Afin d'éviter tout endommagement au niveau du contact, le fil / le câble doit être absorbé mécaniquement à une distance convenable par rapport au point de jonction (p. ex. pour l'utilisation dans une découpe en tôle). La norme DIN VDE 0100-520:2003-06 contient des indications pour une exécution correcte. Les raccordements non utilisés doivent être serrés au couple de serrage maximal. |
Propriétés du produit
| Type de produit | Élément de contact à polarité fixe |
| Série | HC-K |
| Application | Puissance / signal |
| Type | B16 |
| B32 | |
| Nombre de pôles | 18 |
| Enfichable | 6+12+PE |
| Numérotation des contacts | 1 - 6 (Contacts de puissance) |
| 11 - 22 (Contacts de commande) | |
| Nombre de contacts de puissance | 6 |
| Nombre de contacts de commande | 12 |
| Type de matériau du contact | tourné |
| Lame de tournevis | 0,5 x 3,5 mm (Contacts de commande) |
| État de la gestion des données | |
| Révision de l'article | 04 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
Dimensions
| Dessin coté |  |
| Largeur | 34 mm |
| Hauteur | 47,2 mm |
| Longueur | 84,5 mm |
| Distance horizontale entre les trous de perçage | 77,5 mm |
| Caractéristiques mécaniques | |
| Diamètre de contact | 4 mm |
Caractéristiques de raccordement
| Technologie de raccordement | |
| Technologie de raccordement | Raccordement vissé axial (Contacts de puissance) |
| Raccordement vissé (Contacts de commande) | |
| Raccordement du conducteur | |
| Section raccordable | 2,5 mm² ... 10 mm² (Contacts de puissance) |
| 0,2 mm² ... 2,5 mm² (Contact de commande) | |
| Section raccordable AWG | 12 ... 8 (Contacts de puissance) |
| 24 ... 14 (Contacts de commande) | |
| Couple de serrage | 2 Nm ... 2,5 Nm (Raccordement PE) |
| 0,5 Nm ... 0,8 Nm (Vis de fixation pour le montage dans le boîtier HEAVYCONNEC) | |
| 0,5 Nm ... 0,8 Nm (Contacts de commande) | |
| 1,5 Nm (puissance 2,5 mm² ... 4 mm²) | |
| 2 Nm (Puissance 6 mm² ... 10 mm²) | |
| Longueur de gaine à dénuder de chaque fil | 8 mm +1 mm (Puissance 6 mm² ... 10 mm²) |
| 10 mm (Signal) | |
| 5 mm +1 mm (puissance 2,5 mm² ... 4 mm²) | |
Propriétés électriques
| Tension de référence (III/3) | 690 V |
| 230 V (Conducteur-terre) | |
| 400 V (Contacts de signalisation, conducteur-conducteur) | |
| Contacts de puissance de la tension de référence | 230/400 V |
| Tension de tenue aux chocs assignée | 8 kV (Contacts de puissance) |
| 4 kV (Contacts de commande) | |
| Courant de référence | 40 A (Contacts de puissance) |
| 10 A (Contacts de commande) |
Propriétés mécaniques
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 500 |
Indications sur les matériaux
| Classe d'inflammabilité selon UL 94 | V0 |
| Matériau de contact | Alliage de Cu |
| Matériau de porte-contacts | PC |
| Matériau surface de contact, contact de puissance | Ag |
| Matériau surface de contact, contact de commande | Ag |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
| Caractéristique | Valeur |
|---|---|
| Nombre de contacts de puissance (EF012216) | 6 |
| Nombre de contacts de commande (EF012217) | 12 |
| Insert de contact sans contact (EF007324) | Non |
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 18 |
| Diamètre du contact à fiche (EF007320) | 4 mm |
| Matériau de l'insert de connecteur (EF007545) | Thermoplastique |
| Courant assigné In (EF008250) | 40 A |
| Température ambiante (EF002386) | 125 °C |
| Température de fonctionnement (EF002393) | -40 °C |
| Tension assignée (EF000228) | 690 V |
| Tension nominale de tenue aux chocs (EF002993) | 8 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 3 |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Avec protection des fils (EF000550) | Non |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 2.5 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 2.5 mm² |
| Matériau du revêtement de contact (EF004020) | Autre |
| Matériau de l'insert de contact (EF008521) | Thermoplastique |
| Matériau du contact (EF007544) | Autres alliages de cuivre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Oui |
| Nombre minimal de cycles d'insertion (EF012212) | 500 |
| Largeur (EF000008) | 34 mm |
| Hauteur (EF000040) | 47.2 mm |
| Profondeur (EF000049) | 84.5 mm |
