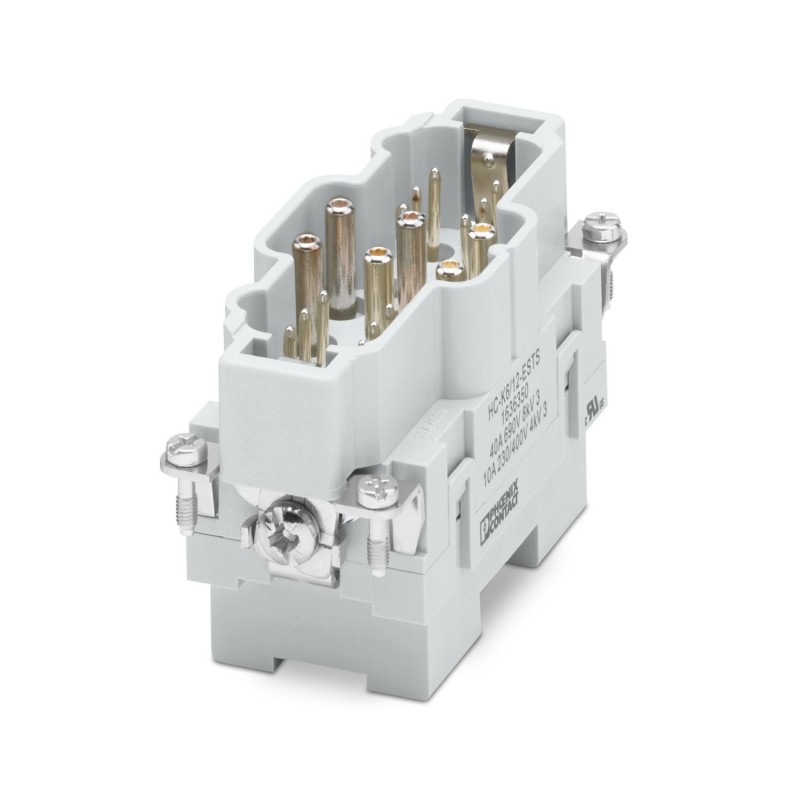

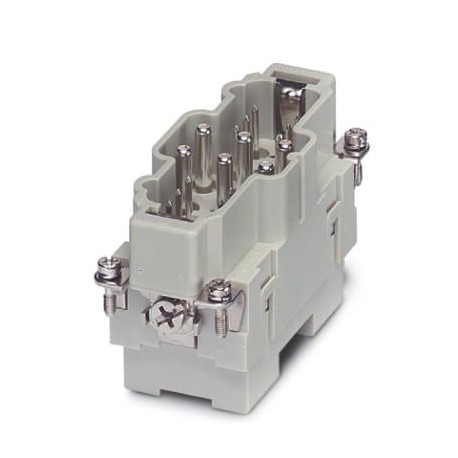

HC-K 6/12-ESTS 1636350 PHOENIX CONTACT Kontakteinsatz
HC-K 6/12-ESTS
1636350
PHOENIX_CONTACT
Kontakteinsatz
Steckverbinder > Kontakteinsatz für Rechtecksteckverbinder
Industrielle Steckverbinder
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1636350 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | D1 - Steckverbinder |
| Katalogseite | Seite 557 (C-2-2017) |
| GTIN | 4046356011495 |
| Gewicht pro Stück (exklusive Verpackung) | 146,500 g |
| Gewicht pro Stück (inklusive Verpackung) | 146,500 g |
| Zolltarifnummer | 85366990 |
| Herkunftsland | DE (Deutschland) |
Allgemein
| Hinweis | Für HEAVYCON-ADVANCE und HEAVYCON-Gehäuse der Bauform B16/B32, Axialanschluss für 2 mm Innensechskantschlüssel |
|---|---|
| Der Axialschraubanschluss ist mittels 2 mm-Innensechskantschlüssel zu bedienen (nur für flexible Leiter) | |
| Anschlusstechnik | Axialschraubanschluss (Leistungskontakte) |
| Schraubanschluss (Steuerkontakte) | |
| Anzugsdrehmoment | 1,5 Nm (Leistungskontakte 2,5 ... 4 mm²) |
| 0,8 Nm (Steuerkontakte) | |
| 2 Nm (Leistungskontakte 6 ... 8 mm²) | |
| 2 Nm (Leistungskontakte 6 ... 8 mm²) | |
| Schraubendreherklinge | 0,5 x 3,5 mm (Steuerkontakte) |
| 0,5 x 3,5 mm (Steuerkontakte) | |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Polzahl | 6+12+PE |
| Anzahl Leistungskontakte | 6 |
| Anzahl Steuerkontakte | 12 |
| Steckzyklen | ≥ 500 |
| Baugröße | B16 |
| Kontaktnummerierung | 1 - 6 |
| Anschlussquerschnitt | 2,5 mm² ... 8 mm² (Leistungskontakte) |
| 0,2 mm² ... 2,5 mm² (Steuerkontakt) | |
| Anschlussquerschnitt AWG | 12 ... 10 (Leistungskontakte) |
| 24 ... 14 (Steuerkontakte) | |
| Abisolierlänge der Einzelader | 8 mm +1 (Leistungskontakte 6 ... 8 mm²) |
| 10 mm (Steuerkontakte) | |
| 5 mm +1 (Leistungskontakte 2,5 ... 4 mm²) | |
| Aderdurchmesser inkl. Isolation | 6,1 mm (max., Leistungskontakte) |
| Montagehinweis | Der bestimmungsgemäße Gebrauch sieht den Einbau in ein Gehäuse mit Schutzart IP54 oder besser vor |
| Hinweis zur Axialanschlusstechnik: Nur für flexible Adern. Die angegebenen Leiterquerschnitte beziehen sich auf den geometrischen Querschnitt der eingesetzten Leitung. Der Einsatz von Leitungen, deren geometrischer Querschnitt stark vom Nennquerschnitt der Leitung abweicht, ist vor Einsatz zu prüfen. Der Anschlussraum der Axialschraubtechnik ist für feindrähtige Leitungen gemäß VDE 0295 Klasse 5 ausgelegt. Abweichende Leitungsaufbauten (z. B. Klasse 6 Leitungen) sind vor Einsatz zu prüfen. Montagehinweis Vor Montagebeginn ist sicherzustellen, dass die Kegelschraube vollständig zurückgedreht (Kammer ist geöffnet) ist. Ein Verdrillen der Leitungen ist nicht gestattet. Die Adern sind bis zum Anschlag in die Kontaktkammer zu schieben (bis die Isolation am Kontakt anliegt). Ader in Position halten und mit Imbusschlüssel festziehen. Das gebrauchte Aderende ist vor einem erneuten Anschluss abzuschneiden. Das Nachziehen der Anschlussschraube ist, zur Vermeidung von Litzenbruch, nur einmal gestattet. Zur Vermeidung von Beschädigungen am Kontakt ist die Ader / die Leitung in einem angemessenen Abstand zur Anschlussstelle mechanisch abzufangen (z. B. bei Einsatz in einem Blechausschnitt). Hinweise zur fachgerechten Ausführung bietet die DIN VDE 0100-520:2003-06. Nicht benutzte Anschlüsse sind mit maximalem Drehmoment festzuziehen. |
Materialangaben
| Material Kontakt | Cu-Legierung |
|---|---|
| Material Kontaktoberfläche, Leistungskontakt | Ag |
| Material Kontaktoberfläche, Steuerkontakt | Ag |
| Material Kontaktträger | PC |
Elektrische Kennwerte
| Bemessungsspannung Leistungskontakte | 230/400 V |
|---|---|
| Bemessungsspannung (III/3) | 690 V |
| 230 V (Leiter-Erde) | |
| 400 V (Signalkontakte, Leiter-Leiter) | |
| Bemessungsstoßspannung | 8 kV (Leistungskontakte) |
| 4 kV (Steuerkontakte) | |
| Bemessungsstrom | 40 A (Leistungskontakte) |
| 10 A (Steuerkontakte) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1636350-HC-K 6/12-ESTS | 139 Kbytes |
|
